怎么用ppt制作電路圖？ppt如何制作電路圖？下面我就來演示一下如何用Microsoft PowerPoint制作電路圖。

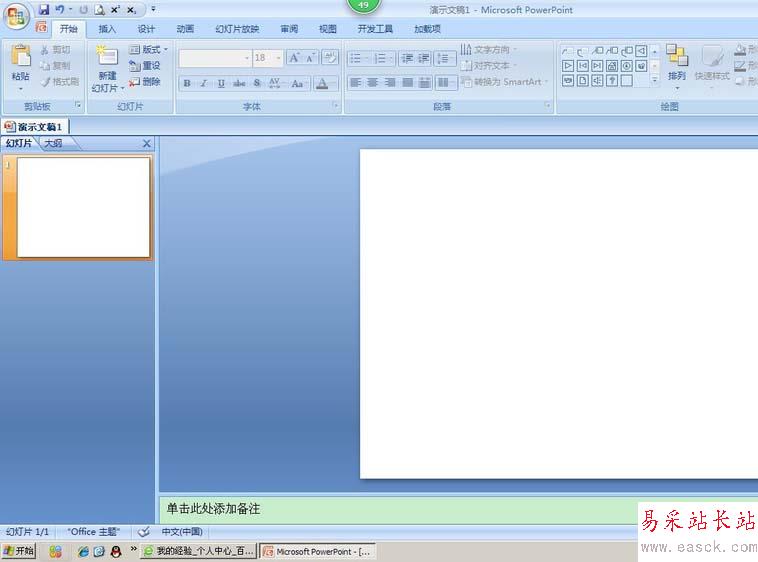

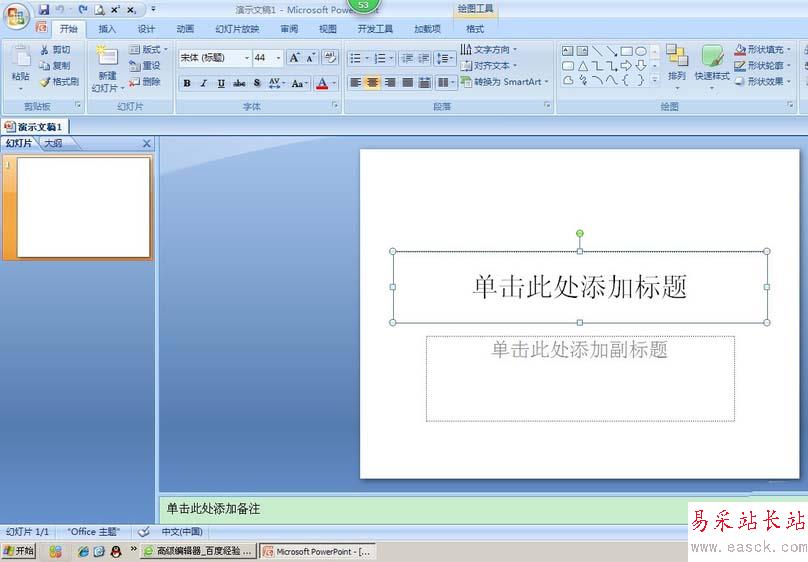

1、首先，打開PPT。點擊圖中兩個方框，刪除delete。白色畫面不夠大的話，按住Ctrl，中指將鼠標滑動輪向前滑動，放大畫面。

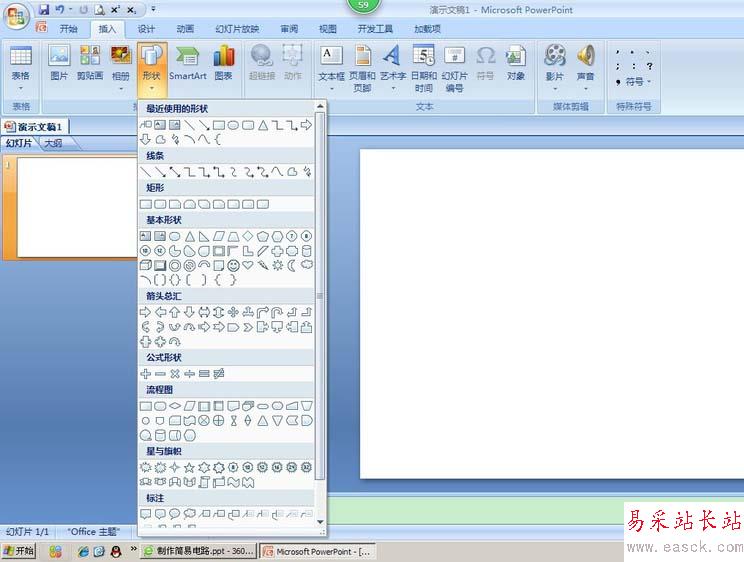

2、然后，點擊插入欄，點擊形狀。找到你想要的圖形或可以通過旋轉等操作制作的圖形。

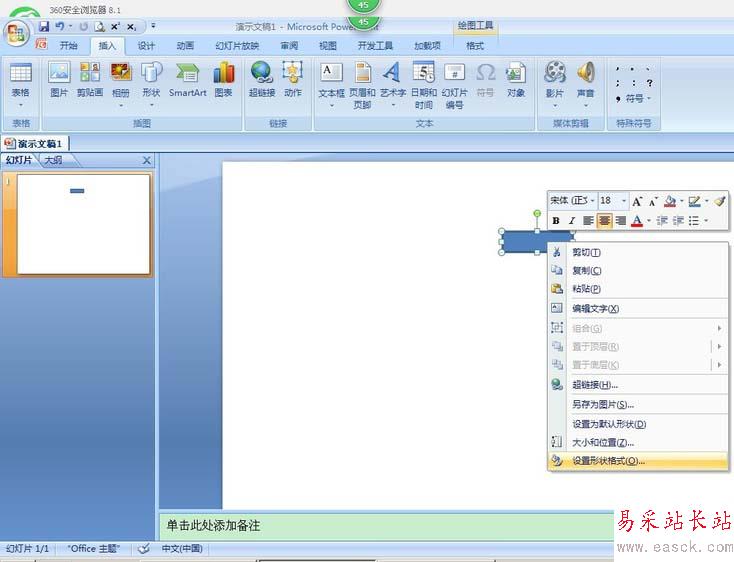

3、比如電阻。點擊長方形，再點擊畫面，假如出現藍色陰影，鼠標放在長方形上，右擊鼠標。出現設置形狀格式，點擊，之后點擊無填充，關閉。

4、點擊長方形，Ctrl+C復制長方形，出現第二個長方形電阻。點擊長方形上面的旋轉中心，旋轉九十度。出現第三個長方形電阻。

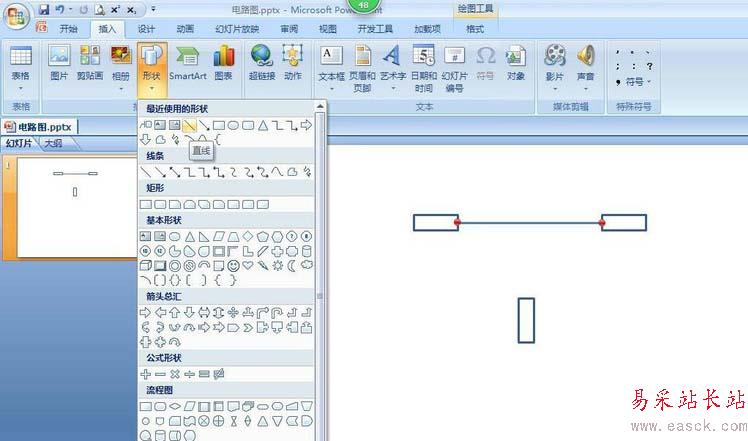

5、點擊插入欄，形狀中的直線。

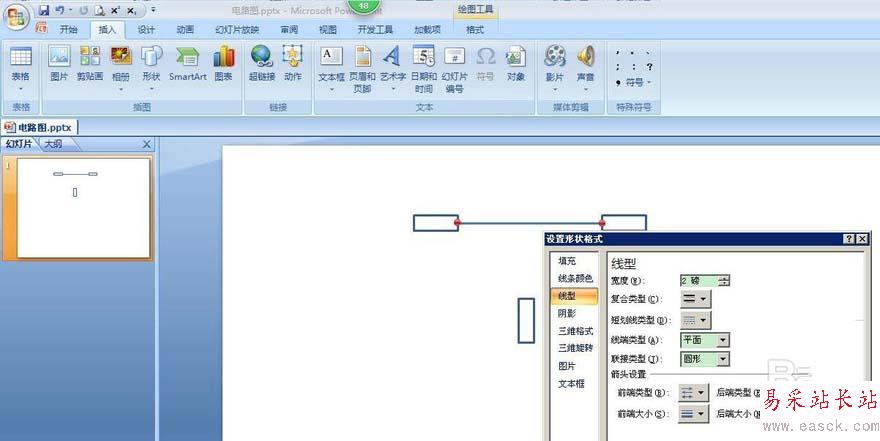

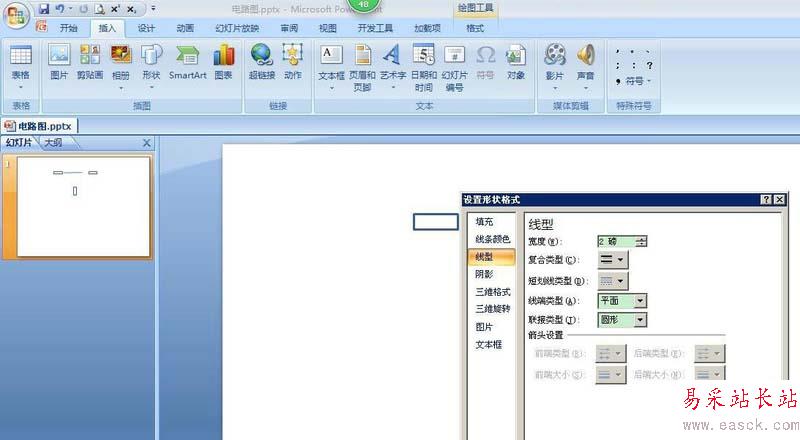

6、按住長方形電阻右擊鼠標，點擊設置形狀格式，查看長方形電阻的線型中的寬度，2磅。

7、同樣，設置直線的形狀格式，線型中的寬度同樣改為2磅。寬度可以自由調整，線條粗細統一即可。

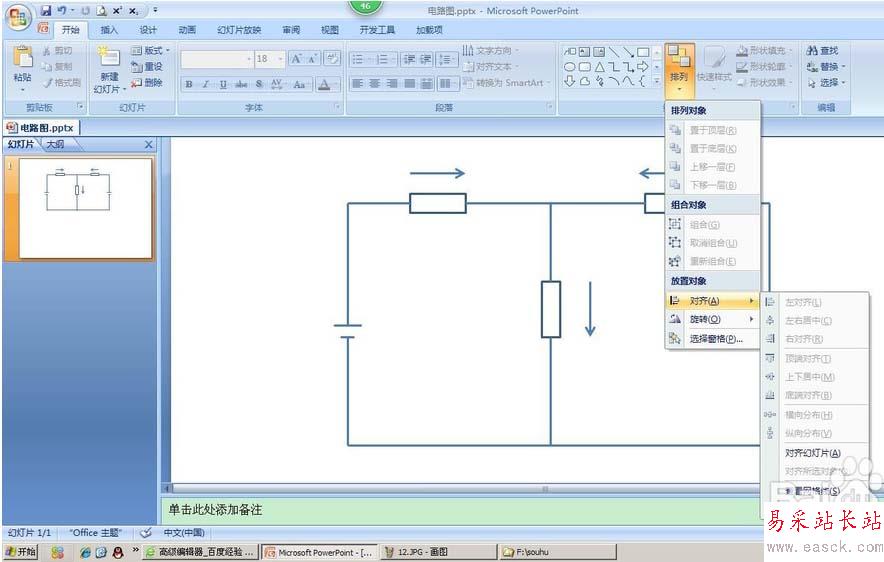

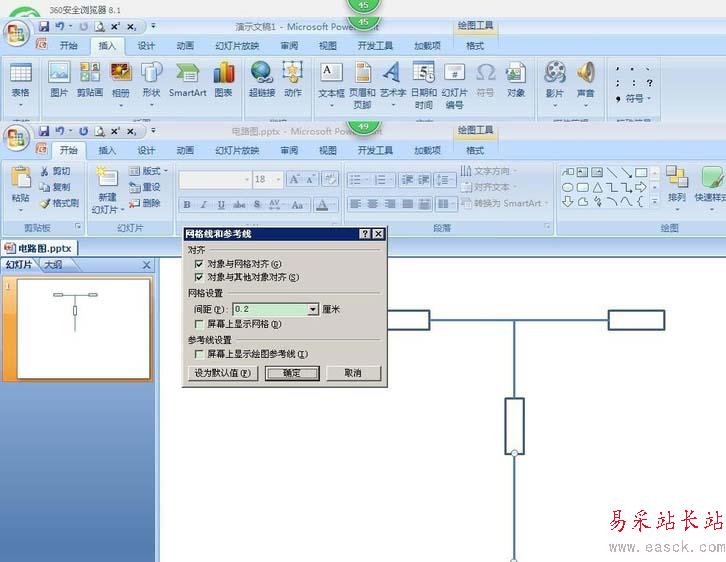

8、這時候，必須相繼點擊開始欄中的排列，對齊，網格設置。勾選對象與其它對象對齊之后，才可以自由組合直線和長方形之類的圖形。根據你想要的電路，選擇對應的圖形，通過不斷的復制，將它們連接在一起。

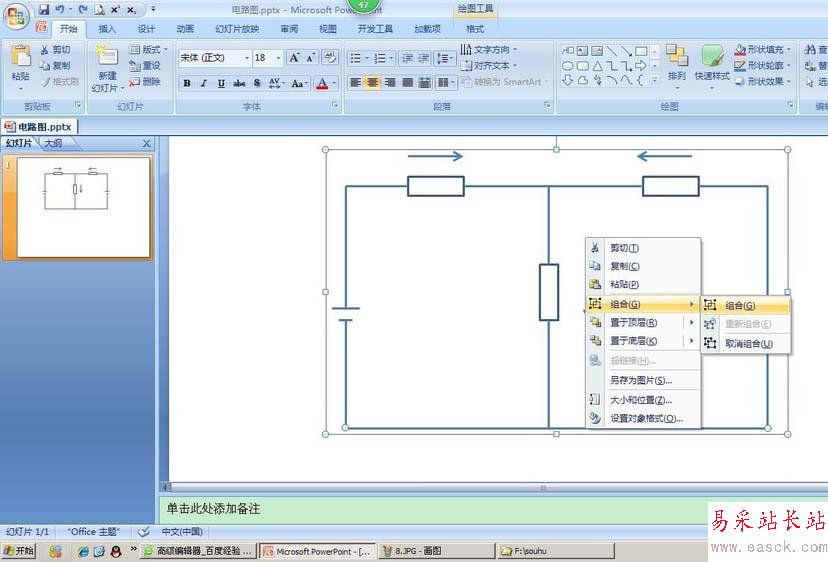

9、隨便點擊一個線條，然后按住Ctrl，點擊剩余的所有線條，右擊鼠標，點擊組合。所有的線路就合并在了一起。

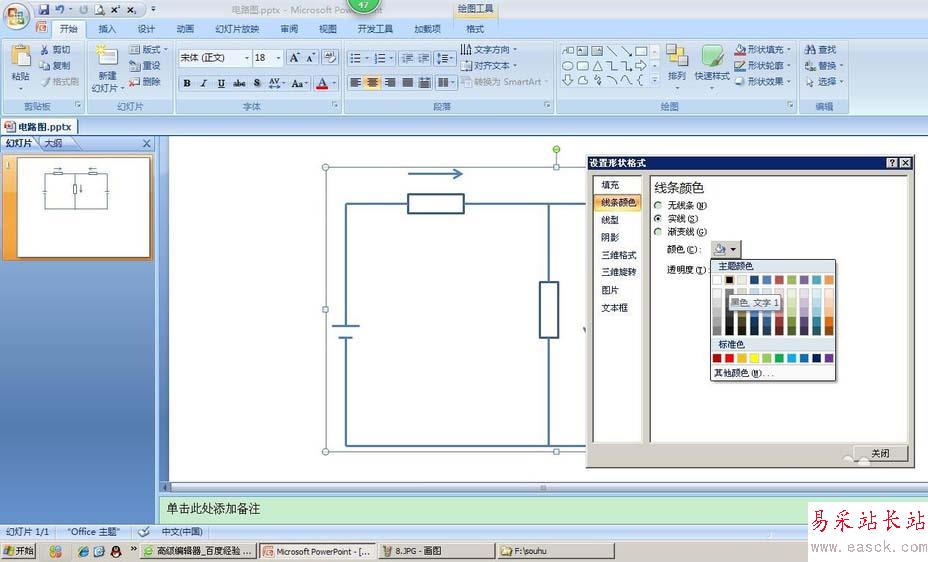

10、線條顏色也可以自行調整，比如黑色。按住圖形，右擊鼠標，點擊設置形狀格式，線條顏色，實線，主題顏色中找到黑色。

11、標注電流，電壓，電阻和電源的時候，點擊插入欄中的文本框，再點擊要標注的位置，文本框就出現了。然后修改字體的大小即可。最后按住Ctrl，點擊所有圖形，右擊鼠標，點擊組合，整個電路圖就完成了。
