3.1.1 直接管理模式
【企業管理器】直接管理模式的原理如圖3.1所示,共有3層結構。
1. 管理客戶機
在管理客戶機上安裝【企業管理器】,通過【企業管理器】調用其他的集成管理工具,利用sql *net協議建立與數據庫服務器的連接。
2. 連接網絡
常用tcp/ip協議構建連接網絡。
3. 數據庫服務器組
分布式的數據庫服務器組,服務器運行sql *net協議響應客戶機的連接,在每個服務器上可能有若干個數據庫。
3.1.2 【管理服務器】集中管理模式

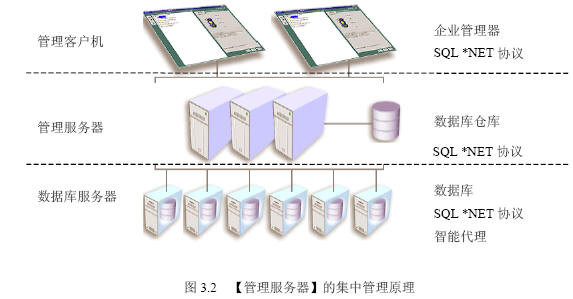

集中管理模式原理如圖3.2所示,除了連接網絡層外還有3層結構。
1. 【管理客戶機】
在【管理客戶機】上安裝【企業管理器】,從【企業管理器】登錄【管理服務器】,然后調用其他集成管理工具。
【企業管理器】不直接連接數據庫,而是通過【管理服務器】登錄數據庫。
2. 【管理服務器】
【管理服務器】是連接數據庫服務器和管理客戶機的中間層。
在【管理服務器】上建立了數據庫倉庫用于存儲來自管理客戶機的管理信息,然后將管理任務下達給數據庫服務器的【智能代理】執行。
要使用事件、作業、組、電子郵件、調度等高級管理功能必須建立管理服務器。
3.【數據庫服務器】
【數據庫服務器】由管理目標(包括節點、數據庫、web服務器、應用服務器等)和【智能代理】構成。通過【智能代理】完成【管理服務器】下發的管理任務。
【智能代理】是專門完成【管理服務器】下達的任務的程序,在選擇【典型】安裝oracle 9i數據庫服務器時已經自動安裝上了【智能代理】。
