LVS是Linux Virtual Server的簡寫，意即Linux虛擬服務器，是一個虛擬的服務器集群系統。這篇文章主要介紹了Linux利用keepalived實現lvs的高可用性 ,需要的朋友可以參考下

　　lvs+keepalived是什么？

　　keepalived工作原理

　　keepalived是集群管理中保證集群高可用的一個服務軟件，其功能類似于heartbeat，用來防止單點故障。 keepalived是以VRRP協議為實現基礎的，VRRP全稱Virtual Router Redundancy Protocol，即虛擬路由冗余協議。 虛擬路由冗余協議，可以認為是實現路由器高可用的協議，即將N臺提供相同功能的路由器組成一個路由器組，這個組里面有一個master和多個backup，master上面有一個對外提供服務的vip（該路由器所在局域網內其他機器的默認路由為該vip），master會發組播，當backup收不到vrrp包時就認為master宕掉了，這時就需要根據VRRP的優先級來選舉一個backup當master。這樣的話就可以保證路由器的高可用了。

　　LVS簡介

　　LVS是Linux Virtual Server的簡寫，意即Linux虛擬服務器，是一個虛擬的服務器集群系統。本項目在1998年5月由章文嵩博士成立，是中國國內最早出現的自由軟件項目之一。目前有三種IP負載均衡技術（VS/NAT、VS/TUN和VS/DR），十種調度算法。

　　本文重點給大家介紹Linux利用keepalived實現lvs的高可用性的操作方法，感興趣的朋友參考下吧。

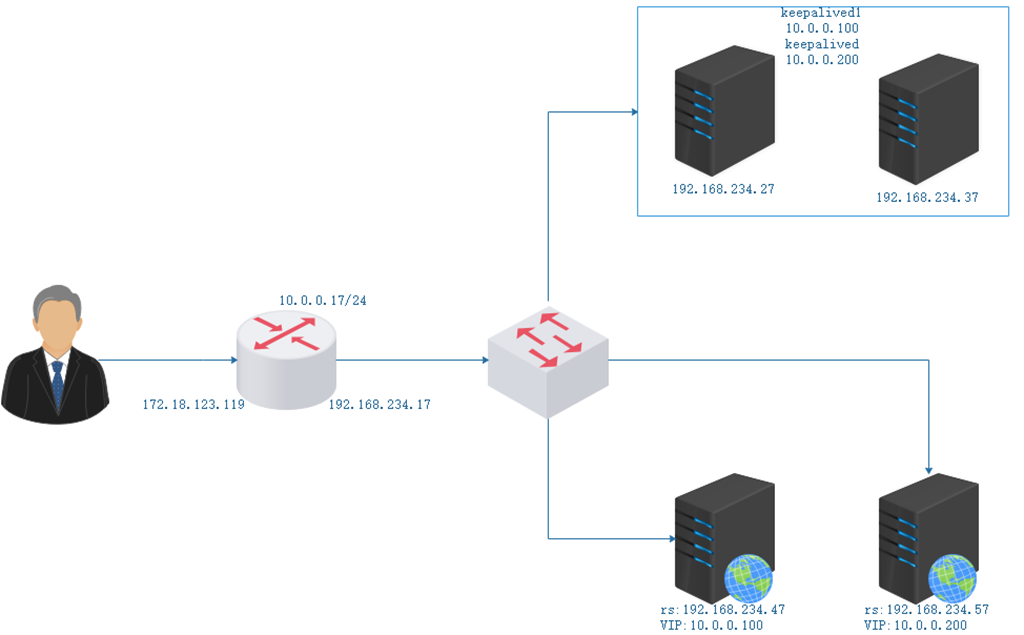

　　單主模型IPVS示例

　　配置keepalive

　　高可用的ipvs集群示例：修改keepalived配置文件

　　修改主機：192.168.234.27的keepalived配置文件

　　[root@234c27 ——]# vim /etc/keepalived/keepalived.conf

　　! Configuration File for keepalived

　　global_defs {

　　notification_email {

　　root@localhost //接受郵件地址

　　}

　　notification_email_from keepalived@localhost //發送郵件地址

　　smtp_server 127.0.0.1 //發送郵件服務器IP

　　smtp_connect_timeout 30 //郵件連接超時時長

　　router_id kptwo //路由id

　　vrrp _mcast_group4 234.10.10.10 //指定vrrp協議的多播地址

　　}

　　vrrp_instance VI_1 { //vrrp協議的

　　state MASTER //lvs的MASTER服務器

　　interface ens37 //

　　virtual_router_id 50 //虛擬路由

　　priority 100 //權重為100.越大越先

　　advert_int 1 //發送組博包的間隔

　　authentication { //驗證

　　auth_type PASS //方式為pass( 明文)

　　auth_pass 1111 //密碼

　　}

　　virtual_ipaddress { //keepalived虛擬ip

　　10.0.0.100/24

　　}

　　}

　　virtual_server 10.0.0.100 80 {

　　delay_loop 6 //檢查后端服務器的時間間隔

　　lb_algo wrr //定義調度方法

　　lb_kind DR //集群的類型

　　#persistence_timeout 50 //持久連接時長

　　protocol TCP //服務協議，僅支持TCP

　　real_server 192.168.234.47 80 { //后端real_server服務器地址

　　weight 1 //權重

　　HTTP_GET { //應用層檢測

　　url {

　　path / //定義要監控的URL

　　status_code 200 //判斷上述檢測機制為健康狀態的響應碼

　　}

　　connect_timeout 3 //連接請求的超時時長

　　nb_get_retry 3 //重試次數

　　delay_before_retry 3 //重試之前的延遲時長

　　}

　　}

　　real_server 192.168.234.57 80 {

　　weight 2

　　HTTP_GET {

　　url {

　　path /

　　status_code 200

　　}

　　connect_timeout 3

　　nb_get_retry 3

　　delay_before_retry 3

　　}

　　}

　　}

　　修改主機：192.168.234.37的keepalived配置文件

　　[root@234c37 ——]# vim /etc/keepalived/keepalived.conf

　　! Configuration File for keepalived

　　global_defs {

　　notification_email {

　　root@localhost

　　}

　　notification_email_from keepalived@localhost

　　smtp_server 127.0.0.1

　　smtp_connect_timeout 30

　　router_id kptwo

　　vrrp _mcast_group4 234.10.10.10

　　}

　　vrrp_instance VI_1 {

　　state BACKUP

　　interface ens37

　　virtual_router_id 50

　　priority 80

　　advert_int 1

　　authentication {

　　auth_type PASS

　　auth_pass 1111

　　}

　　virtual_ipaddress {

　　10.0.0.100/24

　　}

　　}

　　virtual_server 10.0.0.100 80 {

　　delay_loop 6

　　lb_algo wrr

　　lb_kind DR

　　#persistence_timeout 50

　　protocol TCP

　　sorry_server 127.0.0.1:80

　　real_server 192.168.234.47 80 {

　　weight 1

　　HTTP_GET {

　　url {

　　path /

　　status_code 200

　　}

　　connect_timeout 3

　　nb_get_retry 3

　　delay_before_retry 3

　　}

　　}

　　real_server 192.168.234.57 80 {

　　weight 2

　　HTTP_GET {

　　url {

　　path /

　　status_code 200

　　}

　　connect_timeout 3

　　nb_get_retry 3

　　delay_before_retry 3

　　}

　　}

　　}

　　查看keepalived

　　[root@234c37 ——]# systemctl status keepalived

　　● keepalived.service - LVS and VRRP High Availability Monitor

　　Loaded: loaded (/usr/lib/systemd/system/keepalived.service; disabled; vendor preset: disabled)

　　Active: inactive (dead)

　　…………

　　[root@234c37 ——]# ipvsadm -Ln

　　IP Virtual Server version 1.2.1 (size=4096)

　　Prot LocalAddress:Port Scheduler Flags

　　-> RemoteAddress:Port   Forward Weight ActiveConn InActConn

　　//暫無ipvsadm

　　啟動服務

　　[root@234c27 keepalived]# systemctl start keepalived.service

　　[root@234c27 keepalived]# systemctl status keepalived.service

　　● keepalived.service - LVS and VRRP High Availability Monitor

　　Loaded: loaded (/usr/lib/systemd/system/keepalived.service; disabled; vendor preset: disabled)

　　Active: active (running) since Fri 2018-08-31 20:30:02 CST; 12s ago

　　Process: 9657 ExecStart=/usr/sbin/keepalived $KEEPALIVED_OPTIONS (code=exited, status=0/SUCCESS)

　　Main PID: 9658 (keepalived)

　　………………

　　[root@234c27 keepalived]# ipvsadm -Ln

　　IP Virtual Server version 1.2.1 (size=4096)

　　Prot LocalAddress:Port Scheduler Flags

　　-> RemoteAddress:Port   Forward Weight ActiveConn InActConn

　　TCP 10.0.0.100:80 wrr

　　-> 192.168.234.47:80   Route 1  0   0

　　-> 192.168.234.57:80   Route 2  0   0

　　//啟動服務lvs vs已配置好

　　后端real_server準備

　　增加ip在網卡上 修改限制arp通告及應答級別 rs1 rs2都做，網關并指向路由

　　ip a a 10.0.0.100/32 dev ens37

　　echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

　　echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

　　echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

　　echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

　　route add default gw 192.168.234.17

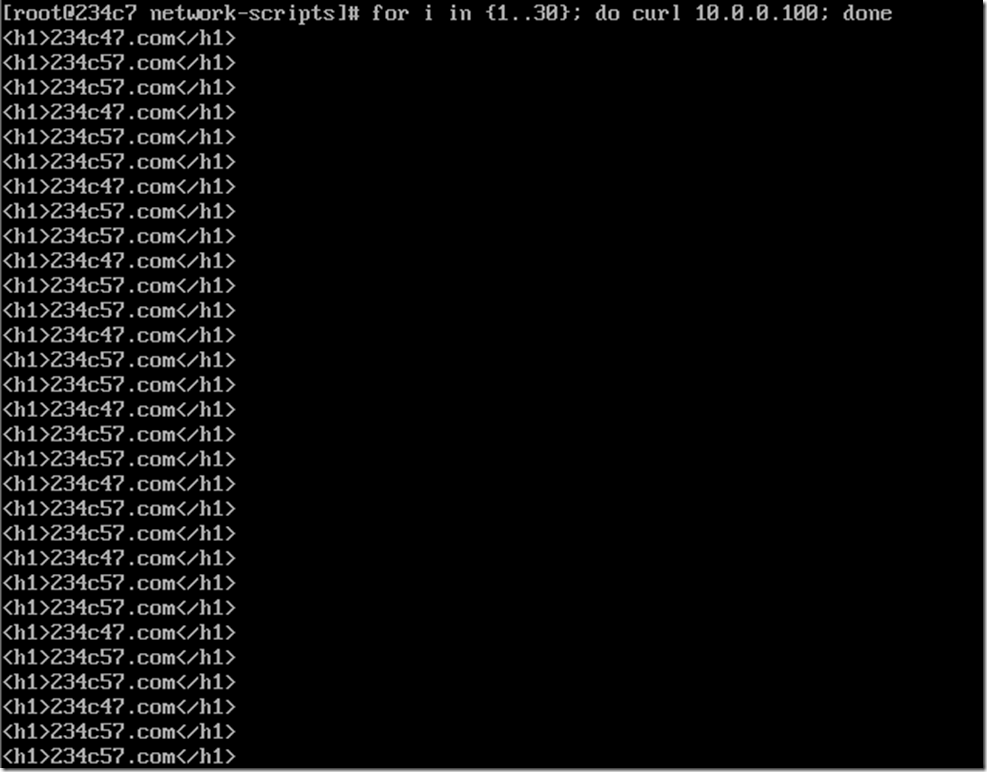

　　安裝httpd服務 寫好網頁文件

　　啟動服務


　　多主模型IPVS示例

　　配置keepalive

　　高可用的ipvs集群示例：修改keepalived配置文件

　　修改主機：192.168.234.27的keepalived配置文件

　　[root@234c27 keepalived]# vim /etc/keepalived/keepalived.conf

　　global_defs {

　　notification_email {

　　root@localhost

　　}

　　notification_email_from keepalived@localhost

　　smtp_server 127.0.0.1

　　smtp_connect_timeout 30

　　router_id kpone

　　vrrp _mcast_group4 234.10.10.10

　　}

　　vrrp_instance VI_1 {

　　state MASTER

　　interface ens37

　　virtual_router_id 50

　　priority 100

　　advert_int 1

　　authentication {

　　auth_type PASS

　　auth_pass 1111

　　}

　　virtual_ipaddress {

　　10.0.0.100/24

　　}

　　}

　　vrrp_instance VI_2 {

　　state BACKUP

　　interface ens37

　　virtual_router_id 51

　　priority 80

　　advert_int 1

　　authentication {

　　auth_type PASS

　　auth_pass 2222

　　}

　　virtual_ipaddress {

　　10.0.0.200/24

　　}

　　}

　　virtual_server 10.0.0.100 80 {

　　delay_loop 6

　　lb_algo wrr

　　lb_kind DR

　　#persistence_timeout 50

　　protocol TCP

　　#sorry_server 127.0.0.1:80

　　real_server 192.168.234.47 80 {

　　weight 1

　　HTTP_GET {

　　url {

　　path /

　　status_code 200

　　}

　　connect_timeout 3

　　nb_get_retry 3

　　delay_before_retry 3

　　}

　　}

　　}

　　virtual_server 10.0.0.200 80 {

　　delay_loop 6

　　lb_algo wrr

　　lb_kind DR

　　#persistence_timeout 50

　　protocol TCP

　　#sorry_server 127.0.0.1:80

　　real_server 192.168.234.57 80 {

　　weight 1

　　HTTP_GET {

　　url {

　　path /

　　status_code 200

　　}

　　connect_timeout 3

　　nb_get_retry 3

　　delay_before_retry 3

　　}

　　}

　　}

　　修改主機：192.168.234.37的keepalived配置文件

　　[root@234c37 ——]# vim /etc/keepalived/keepalived.conf

　　! Configuration File for keepalived

　　global_defs {

　　notification_email {

　　root@localhost

　　}

　　notification_email_from keepalived@localhost

　　smtp_server 127.0.0.1

　　smtp_connect_timeout 30

　　router_id kptwo

　　vrrp _mcast_group4 234.10.10.10

　　}

　　vrrp_instance VI_1 {

　　state BACKUP

　　interface ens37

　　virtual_router_id 50

　　priority 80

　　advert_int 1

　　authentication {

　　auth_type PASS

　　auth_pass 1111

　　}

　　virtual_ipaddress {

　　10.0.0.100/24

　　}

　　}

　　vrrp_instance VI_2 {

　　state MASTER

　　interface ens37

　　virtual_router_id 51

　　priority 100

　　advert_int 1

　　authentication {

　　auth_type PASS

　　auth_pass 2222

　　}

　　virtual_ipaddress {

　　10.0.0.200/24

　　}

　　}

　　virtual_server 10.0.0.100 80 {

　　delay_loop 6

　　lb_algo wrr

　　lb_kind DR

　　#persistence_timeout 50

　　protocol TCP

　　#sorry_server 127.0.0.1:80

　　real_server 192.168.234.47 80 {

　　weight 1

　　HTTP_GET {

　　url {

　　path /

　　status_code 200

　　}

　　connect_timeout 3

　　nb_get_retry 3

　　delay_before_retry 3

　　}

　　}

　　}

　　virtual_server 10.0.0.200 80 {

　　delay_loop 6

　　lb_algo wrr

　　lb_kind DR

　　#persistence_timeout 50

　　protocol TCP

　　#sorry_server 127.0.0.1:80

　　real_server 192.168.234.57 80 {

　　weight 1

　　HTTP_GET {

　　url {

　　path /

　　status_code 200

　　}

　　connect_timeout 3

　　nb_get_retry 3

　　delay_before_retry 3

　　}

　　}

　　}

　　讓10.0.0.100的ip優先分配至192.168.234.47 192.168.234.57備用

　　讓10.0.0.200的ip優先分配至192.168.234.57 192.168.234.47備用

　　后端real_server準備

　　修改192.168.234.57的vip為10.0.0.200/32

　　[root@234c27 keepalived]# ipvsadm -Ln

　　IP Virtual Server version 1.2.1 (size=4096)

　　Prot LocalAddress:Port Scheduler Flags

　　-> RemoteAddress:Port      Forward Weight ActiveConn InActConn

　　TCP 10.0.0.100:80 wrr

　　-> 192.168.234.47:80      Route  1   0     0

　　TCP 10.0.0.200:80 wrr

　　-> 192.168.234.57:80      Route  1   0     0

　　現在宕掉一個lvs

　　[root@234c27 keepalived]# systemctl stop keepalived.service

　　[root@234c27 keepalived]# ipvsadm -Ln

　　IP Virtual Server version 1.2.1 (size=4096)

　　Prot LocalAddress:Port Scheduler Flags

　　-> RemoteAddress:Port      Forward Weight ActiveConn InActConn

　　依然提供服務


　　[root@234c37 ——]# ipvsadm -Ln

　　IP Virtual Server version 1.2.1 (size=4096)

　　Prot LocalAddress:Port Scheduler Flags

　　-> RemoteAddress:Port      Forward Weight ActiveConn InActConn

　　TCP 10.0.0.100:80 wrr

　　-> 192.168.234.47:80      Route  1   0     21

　　TCP 10.0.0.200:80 wrr

　　-> 192.168.234.57:80      Route  1   0     39

　　后一個實現基于前一個的基礎上修改來的

　　假設要實現sorry_server

　　1.把rs服務都停掉。然后在lvs上安裝apache或者nginx服務

　　2.將keepalived配置文件中的

　　virtual_server 10.0.0.200 80 {

　　delay_loop 6

　　lb_algo wrr

　　lb_kind DR

　　#persistence_timeout 50

　　protocol TCP

　　#sorry_server 127.0.0.1:80 //這一行來修改 寫出服務出錯之后的頁面

　　real_server 192.168.234.57 80 {

　　weight 1

　　HTTP_GET {

　　url {

　　path /

　　status_code 200

　　}

　　connect_timeout 3

　　nb_get_retry 3

　　delay_before_retry 3

　　}

　　}

　　}
