通常在在使用折線圖描述數據的趨勢時，前一部分?jǐn)?shù)據是真實數據，后一部分是預測數據，當需要在同一條折線上展示出來時，一般真實數據使用實線，預測數據使用虛線，如下圖所示。本例以輔助列的方法實線這樣一個前實后虛的折線圖。

1、如下圖1所示，樣例數據中1-4月為真實數據，5-6月為預測數據，需要將前4個月的折線圖以實線顯示，后2個月為虛線顯示。使用輔助列的方式實現這個效果。如圖2所示排列數據，其中交界的那個月在兩列中都要有。

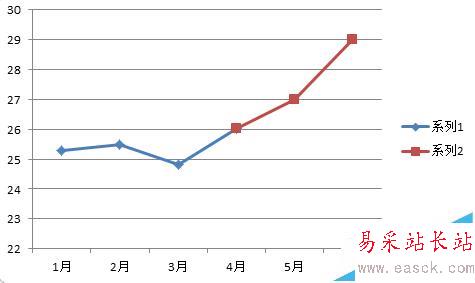

2、選中這三列數據，插入折線圖，得到下圖。

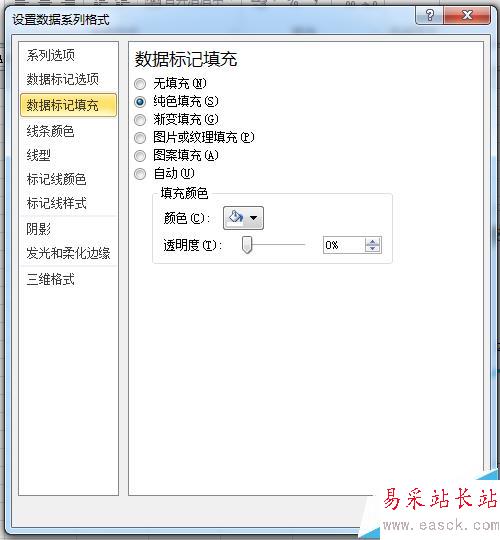

3、選中前半段折線，右鍵設置設置數據系列格式，進而設置線條的顏色（本例為淺藍），線型為實線，數據標記的填充顏色為藍色，數據標記線顏色為淺灰，即完成前半段折線設置。

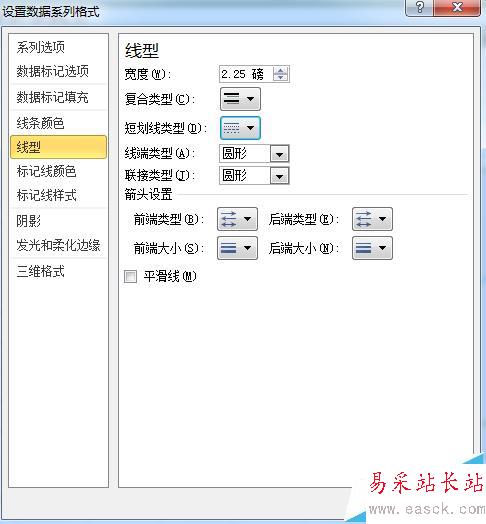

4、選中后半段折線，右鍵設置設置數據系列格式，進而設置線條的顏色（本例為淺藍），線型為虛線，數據標記的填充顏色為白色，數據標記線顏色為淺藍，數據標記線線型為粗細結合的曲線，即完成后半段折線設置。

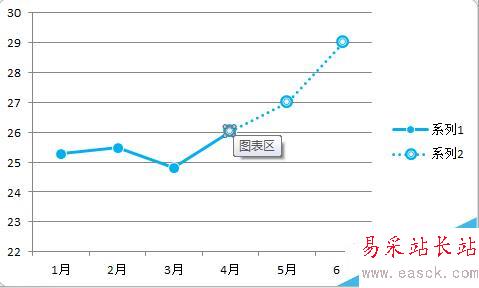

5、這時基本完成所需設置，但是交界處的那個點應該為實線的樣式，而此時跟虛線的點一致了（如下圖），因此需要單獨設置：選中這個點，進行第3步驟操作即可。

6、最后刪去圖例，增加標題，網格線視需要看是否刪除，數據標簽是否需要顯示也視需要而定，最終設置完成圖如下圖所示。
