階梯圖顧名思義畫出的圖就像集體一樣，層層遞進，一層一層的，這樣的圖表通過相鄰數據的落差的程度反應數據變化的情況。在一年各個月份的銷售額情況，平均降雨強度過程線等都有較多的應用。尤其是水文工作者，在用階段圖繪制降雨強度過程中，常常由于才接觸時，存在較大問題，下面就就以水文中的例子進行講解。

1、拿到某天降雨強度的源數據，要求是畫降雨強度過程線。但我們才接觸卻不知從何下手。首先我們在原數據前面添加一列排號序號

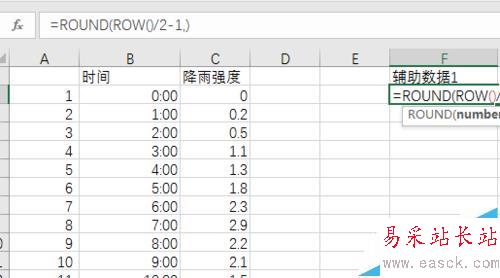

2、接下來我們需要做一些輔助工作。構造輔助數據1，并在F2輸入“=round（row()/2-1,),這樣可以得到重復的序列

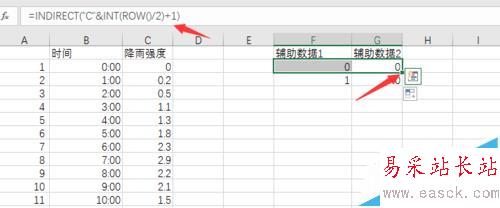

3、構造輔助數據2，并在G2中輸入“=INDIRECT("B"&INT(ROW()/2+1).然后復制填充至F49:G49

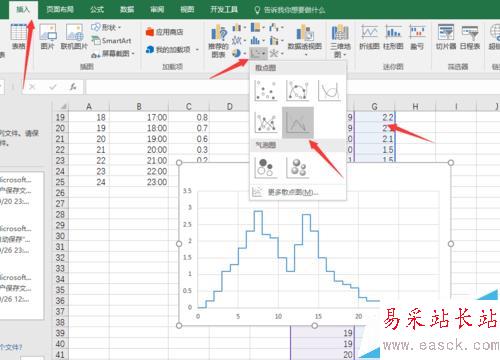

4、選中F1:G49區域，在面板上找到插入選項，選擇散點圖中的帶直線的散點圖即可。

5、選中水平軸，雙擊打開設置坐標軸格式對話框，最小值設置為1，最大值為24固定值為1

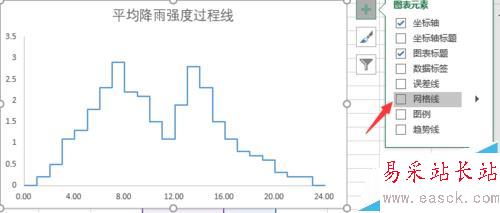

6、修改圖表標題，刪除網格線，進一步美化，就得到了降雨強度過程線
