甘特圖，作為項目管理最常用到的圖表類型，能夠直觀的顯示每個階段的計劃進度情況。繪制甘特圖的工具軟件很多，下面，我們通過一個案例，看一下如何通過EXCEL軟件繪制甘特圖。

結合案例制作基礎圖表。

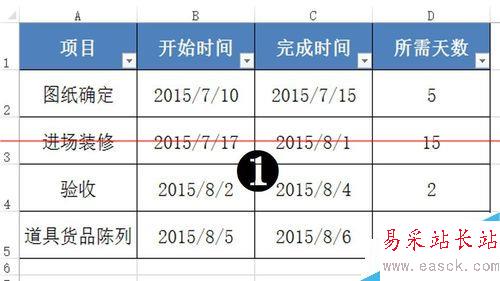

1、案例：假設店鋪開業需要經過圖紙確定、進場裝修、驗收合格、道具貨品陳列幾個步驟，我們按照這個過程，先做出基本表格（如下圖所示）；

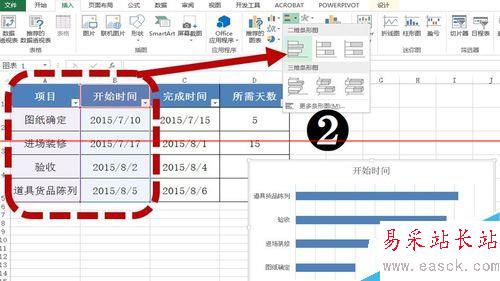

選擇A、B單元格數據，菜單欄選擇插入條形圖——堆積條形圖。

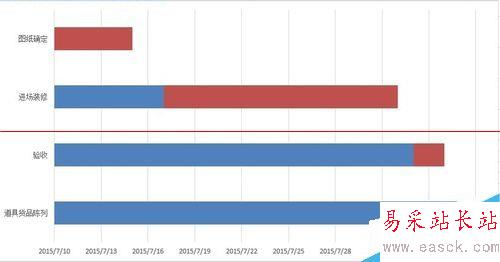

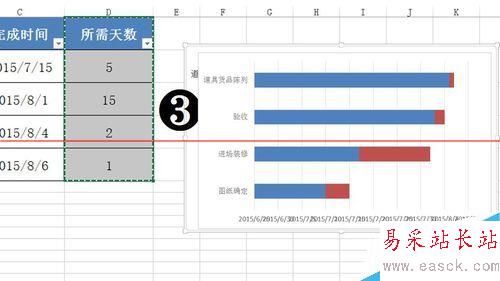

2、選擇“所需天數”這一列數據，復制該列數據，再點擊剛才做好的條形圖，粘貼剛才復制的數據，這樣，就把“所需天數”添加到條形圖了。

3、調整坐標軸顯示：

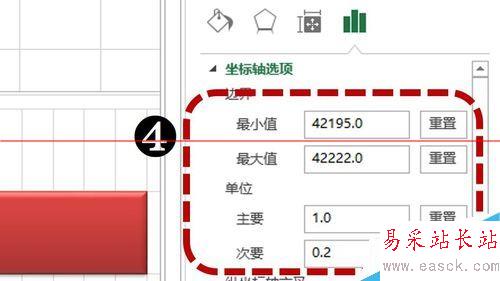

1）選中水平軸，右鍵選擇“設置坐標軸格式”，將最小值按照開始第一天時間調整為“42195”，最大值調整為最后完成時間“42222”,主要刻度為1（如下圖一所示）；

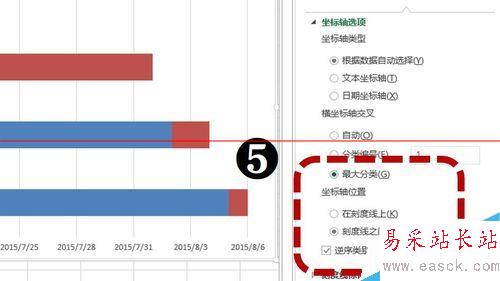

2）調整垂直坐標軸：將“逆序類別”打勾，將“最大分類”打勾“（如下圖二所示）。

4、進一步調整圖表數據：

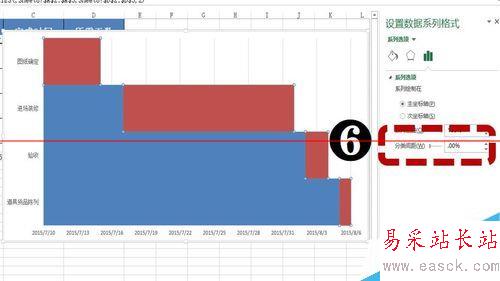

1）選中“所需天數”（紅色條塊）——設置數據系列格式——將“分類間距變?yōu)?；

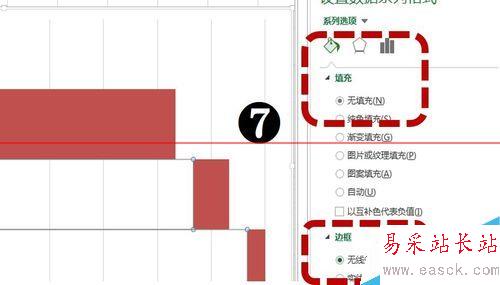

2）選擇”開始時間“（藍色條塊）——設置格式——將填充顏色和線條均設置為”無填充“。

5、最后美化圖表：

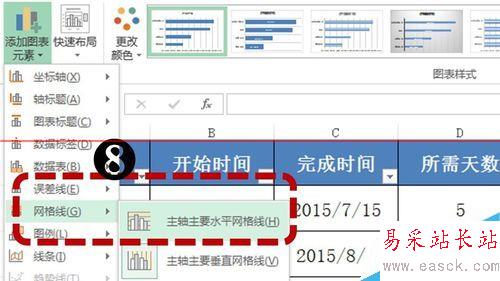

1）菜單欄選擇設計——添加元素——網格線——主要水平網格線；

2）根據自己要求修改一下顏色、字體。

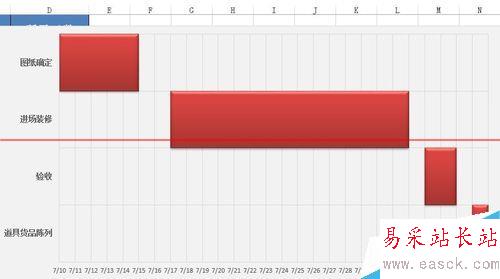

這樣，就大功告成了！

注意事項：水平坐標軸最大值、最小值按照起始時間來確定，可以將時間復制，粘貼成數值，就可以得到最大和最小值了。
