瀑布圖常用于表示起始時間和終止時間之間某一系列數據在各個流程中的變化過程，瀑布圖的好處就在于既能反映過程的變化量，又能反映每次變化的匯總結果，本例闡述瀑布圖的制作過程。

1、如下圖1所示的是原始數據，反映的是年底結算時候匯總各渠道的變化值，以得到最終結算值。

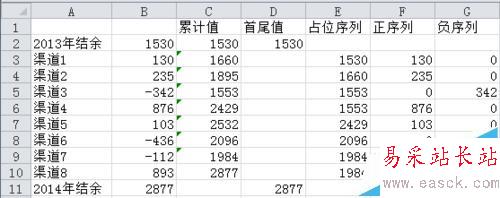

2、制作瀑布圖需要對這些原始數據進行處理，新增5個輔助列“累計值、首尾值、占位序列、正序列和負序列”，最終形成下圖所示的表格，處理過程如下：

C2 =B2

C3 =SUM($B$2:B3) ，拉至C10

D2 =B2

D11 =B11

E3=IF(B3>0,C2,C3)，拉至E10

F3 =IF(B3>=0,B3,0) ， 拉至F10

G3 =IF(B3<0,ABS(B3),0)， 拉至G10

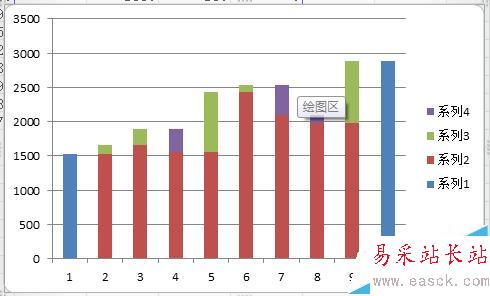

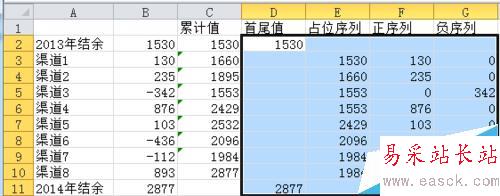

3、如下圖1選中數據，插入-柱形圖-堆積柱形圖，得到圖2所示

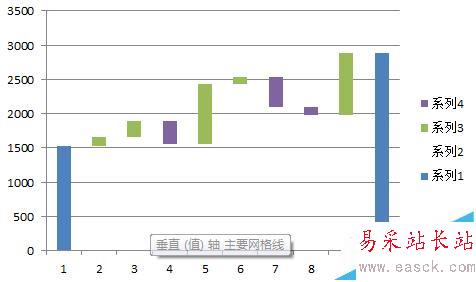

4、在圖表中選中“占位序列”，設置填充顏色為無填充，就可如圖2所示，得到基本的瀑布圖。

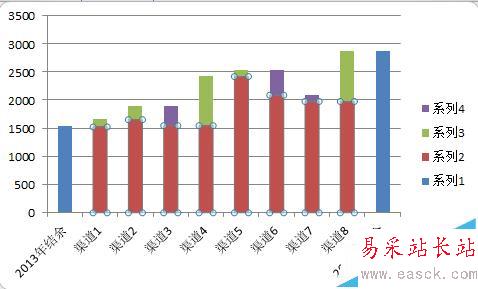

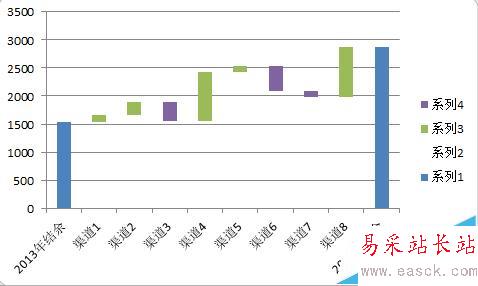

5、設置X軸標簽，圖表上選中任一輔助數據，設計-選擇數據-水平（分類）軸標簽-選中A列數據，得到下圖。

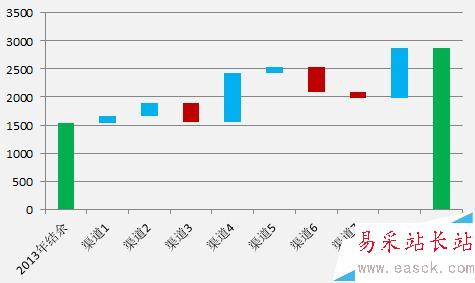

6、美化步驟，刪除圖例，設置繪圖區、圖表區背景顏色為淺灰，正負數據的顏色設置為不同顏色，首尾也設置與正負數據不同顏色，最終得到成圖。
