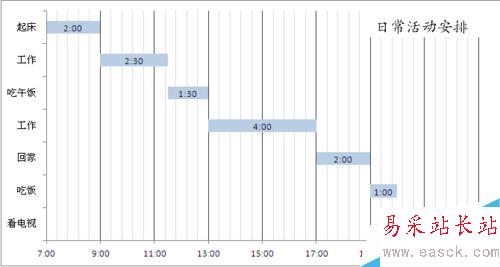

甘特圖，簡單說來就是用條形圖表示任務進展，繪制甘特圖就是把任務計劃用圖表直觀的呈現出來，那么如何用excel做甘特圖?下面小編就為大家介紹甘特圖制作方法，來看看吧！

方法/步驟

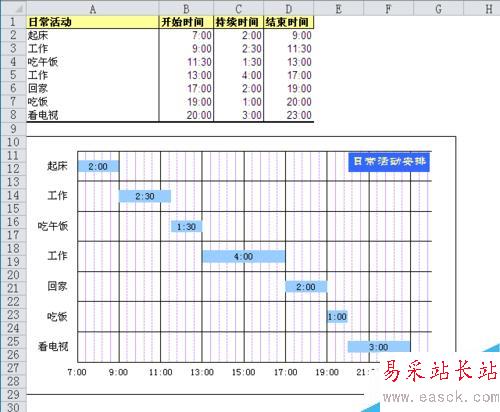

圖中的數據表是日常活動安排，以及每項活動的持續時間，我們需要的效果是用甘特圖把每項活動的開始及持續時間表現出來。

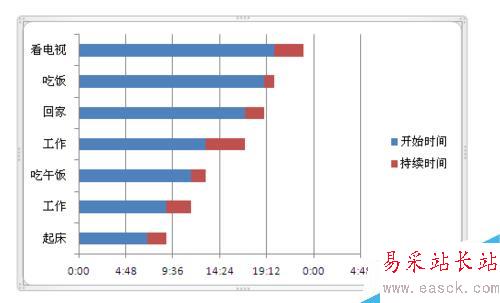

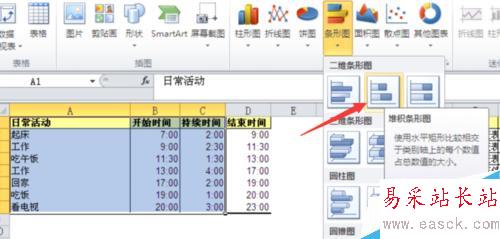

第一步，選中A1：C8（我們只需要前三列數據即可），插入“條形圖”——“堆積條形圖”，效果如圖

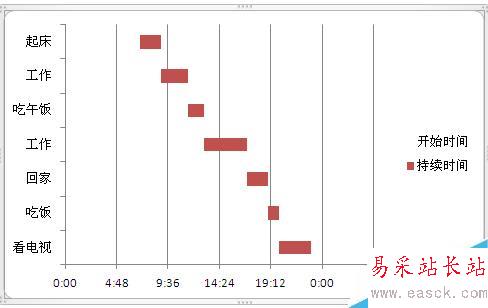

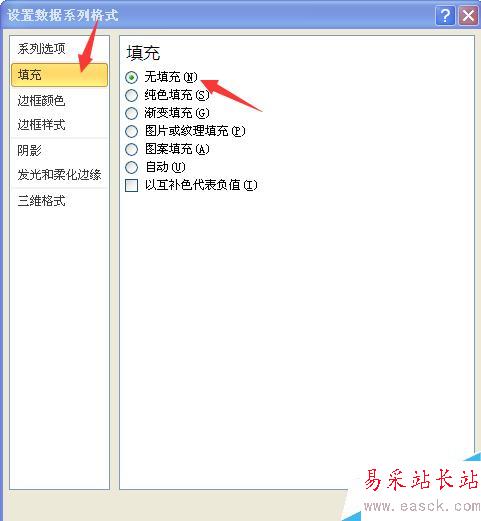

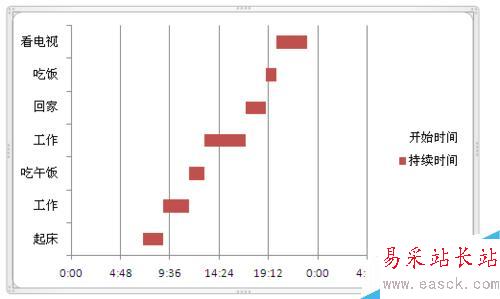

第二步，圖表中紅色的數據條是我們需要的，我們在藍條上單擊右鍵，選擇“設置數據系列格式”，在對話框中的“填充”選項卡，選擇“無填充”，效果如圖，此時基本的雛形已經有了，但跟我們要的效果還有些區別，首先我們需要將Y軸上下顛倒。

第三步，雙擊Y軸，調出坐標軸設置對話框，在“坐標軸選項”里選擇“逆序類別”，“橫坐標軸交叉”選“最大分類”，確定。

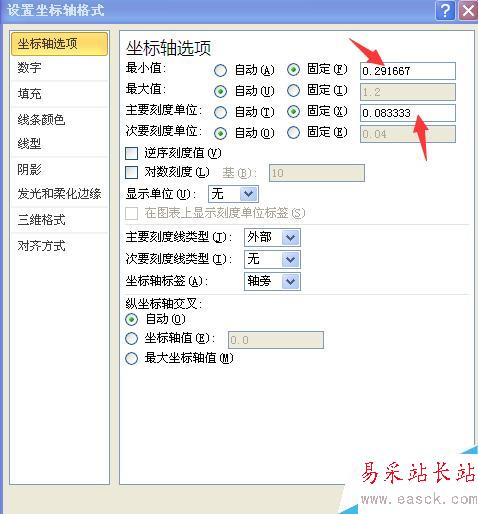

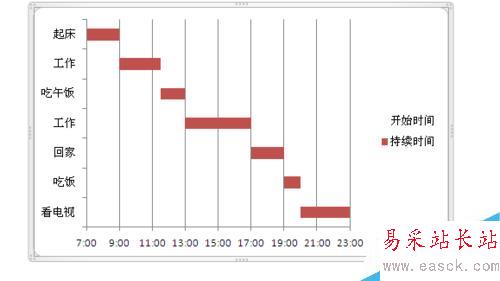

第四步，X軸的零點刻度默認時間是0點，而我們希望從起床時間7：00開始顯示刻度，雙擊X軸，在“X坐標軸選項”中，“最小值”填0.291667，“最大值”0.958333，主要刻度單位“0.083333”，這三個值是由1/24*7，1/24*23，1/24*2換算得來，設置完畢效果如圖。

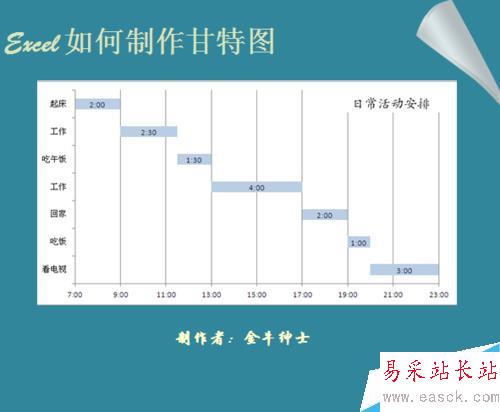

第五步，美化圖表，結果如圖。

注意事項

甘特圖實際上是由條形圖演變而來，實際制作中，需要對數據進行布局和加工處理，必要時添加輔助列

以上就是用excel做甘特圖方法介紹，操作很簡單的，大家學會了嗎？希望這篇文章能對大家有所幫助！
