在描述實際達成水平和目標等級之間的差異時，通常可以選用子彈圖作為闡述的圖表，能夠在一張圖表中清楚的顯示出目標、等級和實際之間的差異。

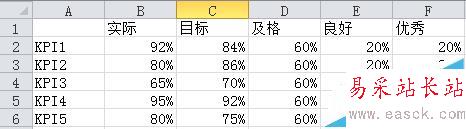

1、通常需要用于制作子彈圖的數據包括不同等級的評價基線，目標基線和實際達成值，如下圖所示。

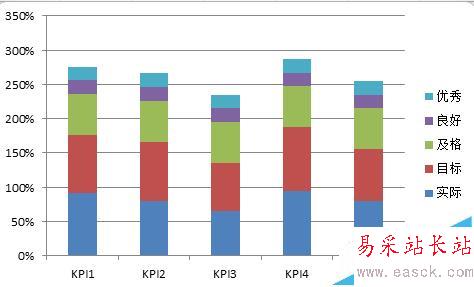

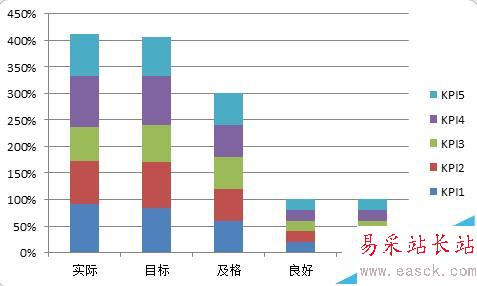

2、選中上一步驟中的所有數據，“插入-柱形圖-堆積柱形圖”，就會得到下圖1所示圖表。這個圖表的數據是是行列顛倒的，需要通過“設計-切換行/列”得到下圖2所示堆積柱形圖。

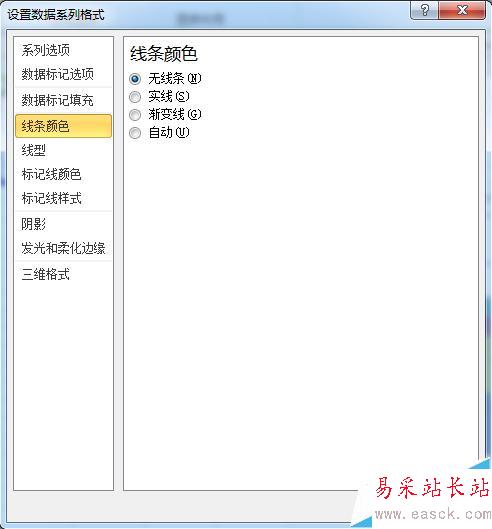

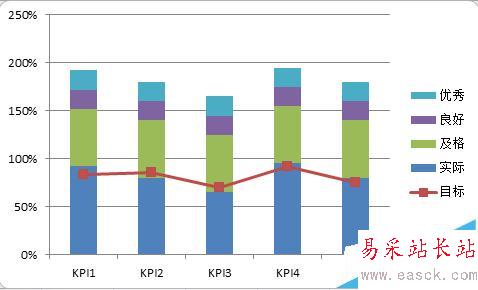

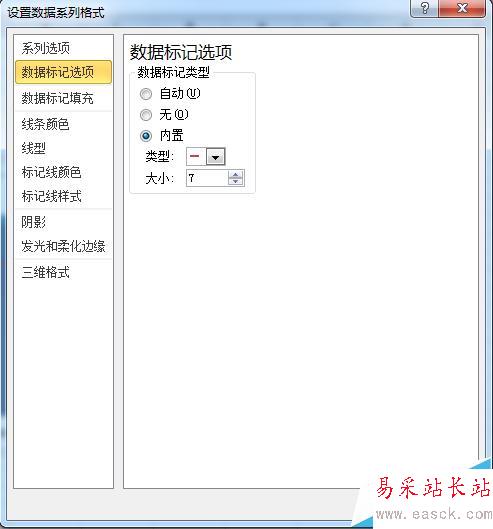

3、設置目標基線，目標基線是采用折線圖去除連接線的方式實現的，數據標記選擇橫條形狀的數據標記。如下圖1所示，先生成折線圖，然后選中折線圖數據，設置數據標記的樣式（圖2），把連線設置為“無線條”（圖3）

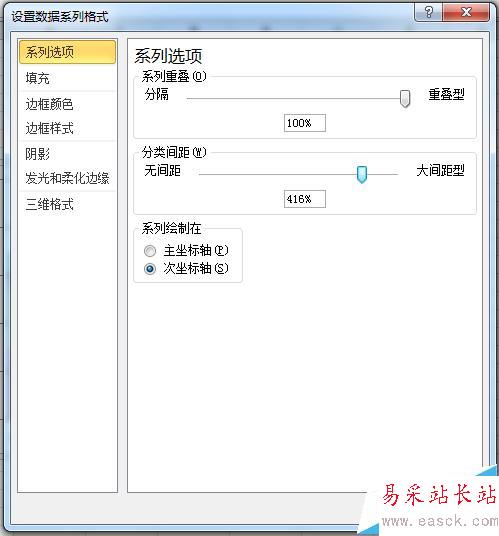

4、選中實際達成數據，如下圖1所示，選擇系列繪制在次坐標軸，調整分類間距至435%，以形成子彈圖的基本構造。

5、調整次縱坐標軸的最小、最大值、刻度單位與主縱坐標軸一致，這樣就會基本完成子彈圖的雛形了，調整完成后再刪除次縱坐標軸，就得到下圖。

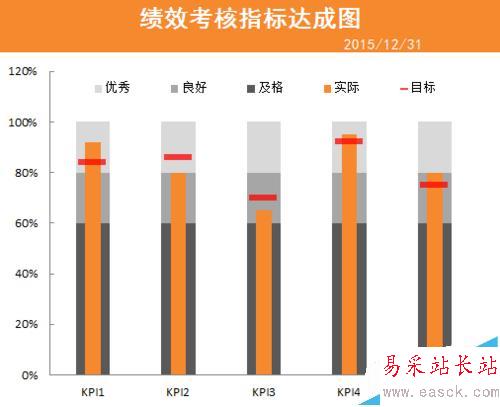

6、后續步驟為美化過程，可以將不同等級的填充顏色設置為相同色系（例如本例中設置的灰黑色系），實際數據設置為較為醒目的顏色（例如本例中的橙色），目標數據設置為醒目的對比顏色（例如本例中的紅色），最后調整圖例的位置至圖表上方，增加標題后可得到下圖。
