大家可能都注意到在柱形圖模板中有個百分比堆積圖，但大多數人并不知道它是做什么用的，今天我就介紹如何用它來模擬溫度計圖表。

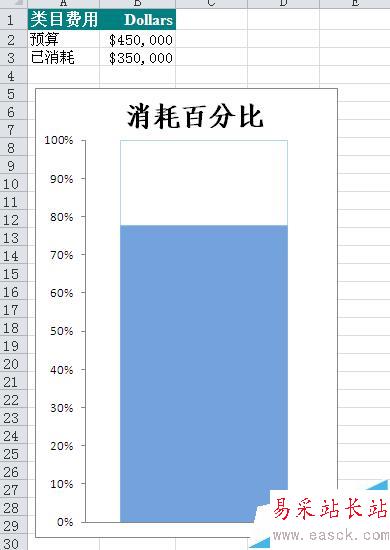

如圖，我們用一個簡單的數據來說明，這是一個消耗費用在預算中的占比問題，我們用溫度劑圖表的形式來展現它。

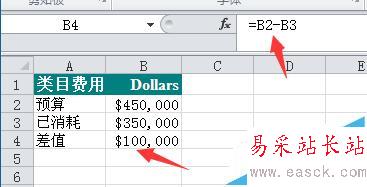

1、所謂百分比堆積圖，就是堆積的數據點在總和中所占百分比的堆積圖。在本例中要形成上圖中效果，需要消耗費用和余額這兩個值，余額=預算-消耗費用，所以我們在B4單元格輸入=B2-B3

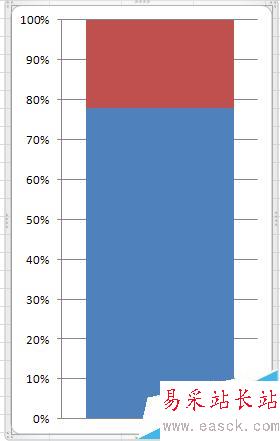

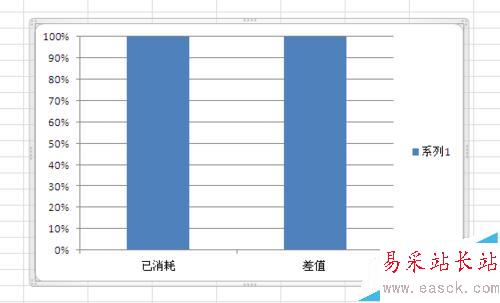

2、用A3:B4生成百分比堆積圖，生成圖表如下

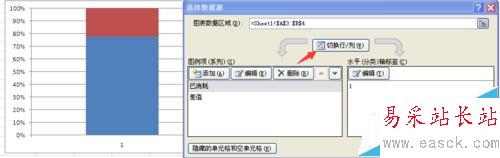

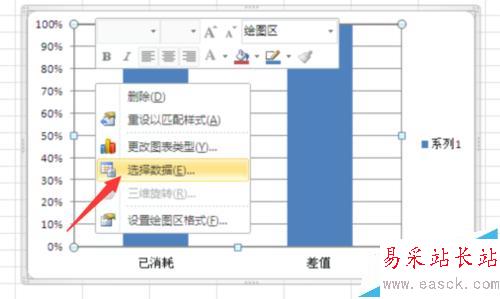

3、右鍵單擊圖表，選中“選擇數據”，在“選擇數據“對話框單擊”交換行列“

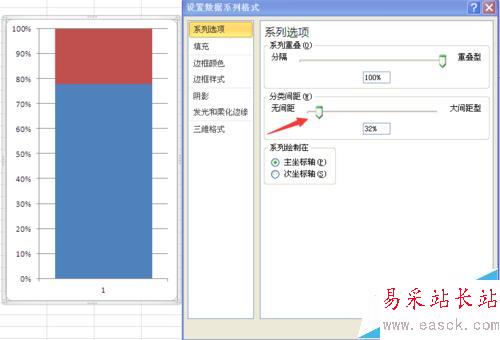

4、雙擊柱形圖，在”設置數據點“對話框，設置”分類間距“到合適的寬度

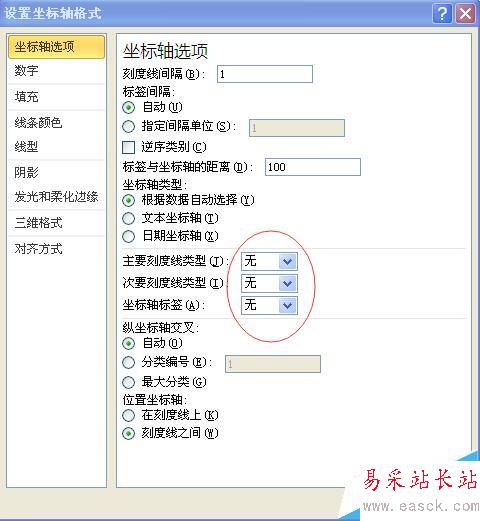

5、雙擊”X“軸，在坐標軸設置框中，”坐標軸標簽“和”刻度線類型“選無，隱藏X軸。

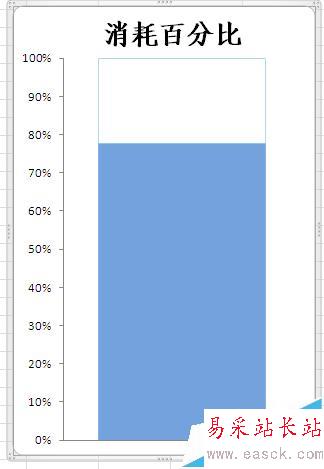

6、添加標題并美化圖表，最終效果如下。
