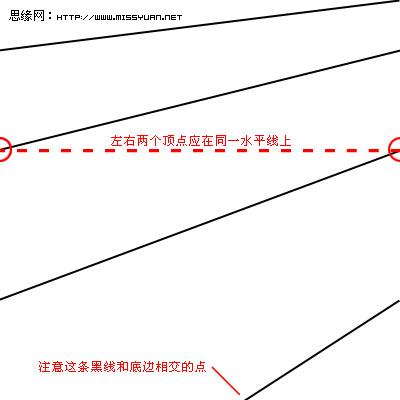

　　上面這個圖是畫等距螺線用的，如果畫不等距螺線，需要改變每條斜線的間距和斜率。

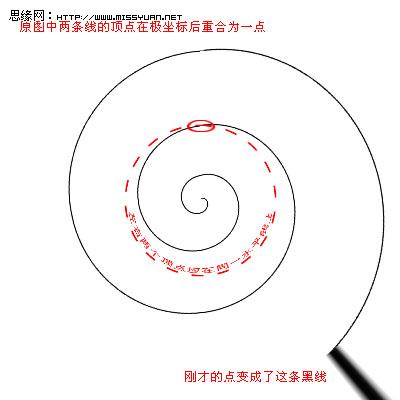

　　說明：圖片的右下會出現一道黑色的痕跡，這條黑線是原圖的底邊上的黑點映射過來的。原圖的底邊在極坐標后會映射為與新圖外邊框內切的圓（正方形畫布，如果是長方形畫布就是橢圓）以及圓外的所有空白的地方。如果要避免這條黑線，只要注意原圖的底邊線為背景色就可以了。其實這道線也有其特殊的用法，具體見后面的例子。

　　畫好的螺線還可以用imageready做成gif動畫。

　　2.5 縱向斜線和網格的極坐標變化

　　道理都是一樣的，看明白一個，其他的就都會了。但要注意，如果是填充豎線，新的畫布尺寸最好是原定義圖案尺寸的整數倍。不然，原圖的左右兩邊在極坐標濾鏡之后不能很好的融和。

　　下面的這兩個圖就利用了剛才介紹的黑線做成了內切圓外的放射線。

　　復雜圖形演變

　　2.6 網格的極坐標變化

　　利用簡單的網格配合其他一些濾鏡的使用可以做出各種出人意料的效果。如圖組6～組9。下面以組8為例簡單介紹一下制作方法。

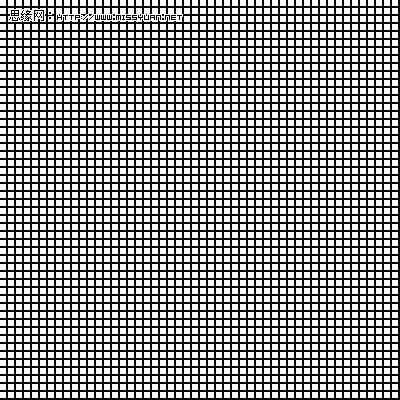

　　先畫網格，不知道大家用什么方法畫網格？填充還是別的什么方法，以后可以交流一下。我畫網格用的是拼貼。

|||

　　使用極坐標濾鏡（極坐標—>直角坐標），垂直翻轉。

　　再次s使用極坐標濾鏡（極坐標—>直角坐標），垂直翻轉。

　　再使用極坐標濾鏡（直角坐標—>極坐標）

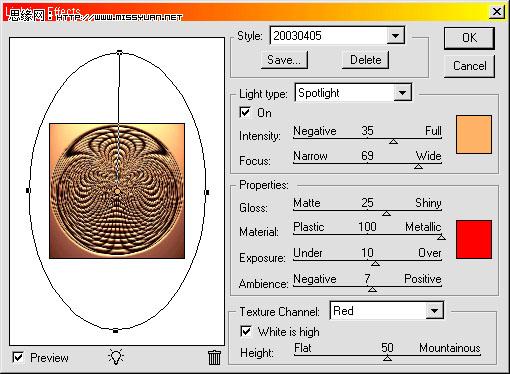

　　使用光照濾鏡，曲線

　　完成效果如下。

|||

　　組7和組9的制作方法與組8類似，只是中間夾雜了一些其他的步驟。

　　其他應用

　　2.7 制作光盤

　　制作光盤的方法很多，這個當然是用極坐標畫的，但感覺做得并不好。

　　2.8 放射文字



　　組11，關于這個網上有很多教程，不再贅述。

既然如此，那么極坐標到直角坐標轉換有什么用處呢？大部分情況下，需要進行極坐標變換的僅僅是圖像中的一部分，如果直接“做直線->直角坐標轉極坐標”，那么原有圖像也會被扭曲。因此可按照“極坐標轉直角坐標->做直線->直角坐標轉極坐標”的方式，就能保持原有圖像不變。

由此我們可以總結出極坐標濾鏡以下幾個特點：

• 直角坐標到極坐標轉換用于做效果，而極坐標到直角坐標的轉換用于抵消前者的副作用；
• 水平線轉換成圓，垂直線轉換成放射線，斜線轉換成螺旋線；
• 原圖像上側對應圓心，下側對應圓心外；

與風結合

風濾鏡恰好是制作直線特別是漸隱的放射效果直線的好工具。根據上面 “極坐標轉直角坐標->做直線->直角坐標轉極坐標”的理論，使用風來制作直線，就能獲得所需的放射效果

　　2.9 形狀的極坐標變化

　　我最喜歡這個，是無意中試出來的。組12。

　　具體應用就講到這里，最后講講一點點理論，說一下極坐標轉換濾鏡的工作過程。

三、 極坐標濾鏡的工作過程（直角坐標到極坐標）

　　一般而言，位圖圖像中的任意一點（象素）可以用直角坐標(x,y)來表示。同樣這個象素也可以由極坐標(r,a)來表示。極坐標濾鏡的工作過程就是將基于直角坐標系的象素(x,y)經過極坐標映射(r,a)之后再由直角坐標(x’,y’)表示出來的過程。

　　直角坐標和極坐標的互化公式如下：

　　r = sqrt ( x * x + y * y )

　　a = arctg ( y / x )

　　x = r * cos ( a )

　　y = r * sin ( a )

　　下面是一段是模擬極坐標濾鏡工作的偽代碼。這個代碼并不是我編寫的，我也只是看懂而已，更詳細的解釋可以參考下面的鏈接：

　　http://www.jasonwaltman.com/thesis/filter-polar.html

　　（這是個國外的網站，站主利用c++模擬出了一些ps的濾鏡的效果，而且提供源代碼和源程序。）

　　for every pixel in the original image do

　　{

　　// x和y是當前象素在直角坐標內的坐標。

　　// 圖像中心點的坐標為 x = 0, y = 0。

　　// r 和 a 是象素的極坐標。其中角度a為弧度單位。

　　r = sqrt ( x * x + y * y );

　　a = atan2 ( y / x );

　　// r取圖像長和寬的最小值的一半。

　　r= min[ image_width , image_height ] / 2

　　// 新的x和y是經過極坐標濾鏡變換之后，象素在直角坐標系中的新坐標。這個轉換的目的，特別是r和6.2832（2pi）的選擇，我認為是將轉換后的圖像限定到原畫布大小之內的作用。同時這個步驟最終導致了圖像的變形。

　　x = r * image_height / r;

　　y = a * image_width / 6.2832;

　　filterpixel.x = x;

　　filterpixel.y = y;

　　}

　　這僅僅是一段偽代碼而已，真正的執行過程要復雜一些，如果繼續深入下去就嚴重跑題了，所以深入的討論還是請參見那個鏈接，自己去看吧。

　　最后引用那個網站的一句話作為結束語。

　　“if used creatively, the effect is worth more than just its novelty.”

　　希望各位在看過本文之后能有所啟發。口動不如心動，心動不如行動，期待各位的作品
