Quartus II 是Altera公司的綜合性PLD/FPGA開發軟件，原理圖、VHDL、VerilogHDL以及AHDL（Altera Hardware 支持Description Language）等多種設計輸入形式，內嵌自有的綜合器以及仿真器，可以完成從設計輸入到硬件配置的完整PLD設計流程，那么quartus怎么仿真？Quartus II怎么調用modelsim無縫仿真？下面錯新站長站的小編帶來Quartus II調用modelsim無縫仿真詳細圖文教程。

軟件名稱：quartus ii(PLD/FPGA開發軟件) 15.0.0.145 免費特別版(附注冊機+破解激活教程) 軟件大小：20.28GB更新時間：2017-07-17

軟件名稱：quartus ii(PLD/FPGA開發軟件) 13.0 免費特別版(附注冊機)軟件大小：1.66GB更新時間：2017-03-31

軟件名稱：quartus ii 11.0特別版(FPGA設計軟件) 附詳細安裝步驟軟件大小：1008MB更新時間：2013-04-09

Quartus 中調用modelsim的流程：

1. 設定仿真工具

assignmentèsettingèEDA tool settingèsimulation 選擇你需要的工具。

2. 自動產生測試激勵文件模板：

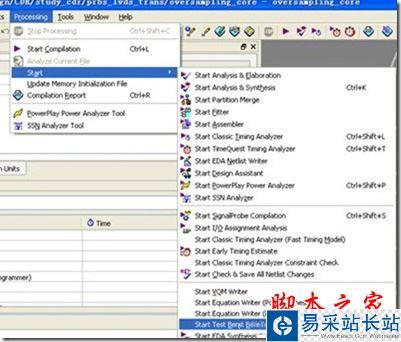

processingèstartèStart test bench template writer

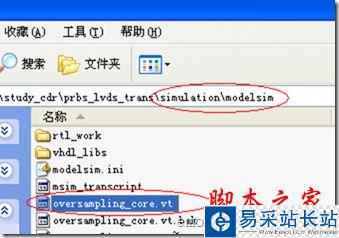

我們點擊之后系統會自動在目錄：當前文件夾è simulation è modelsim (這個文件夾名字跟你選的仿真工具有關) 中產生一個測試激勵文件 xxx.vt(Verilog test bench) 或者 xxx.vht(VHDL test bench), 文件名跟你工程中的Top module 的名字一樣， 后綴為.vt或者.vht。

3. 編輯走動生成的test bench文件

我們加入自己需要的激勵以及初始化語句，這里我們還要修改test bench的模塊名字為tb(我們會看到這個名字和后面的設定有聯系)。

4. 連接test bench，我們需要從Quartus中自動調用仿真工具，所以需要設定Native Link選項。

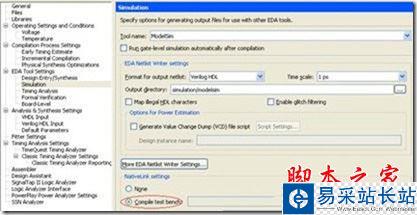

a) 還是在simulation的設置頁面里，設定 Native Link對話框中的設定。我們這里因為需要工具自動調用激勵所以選中

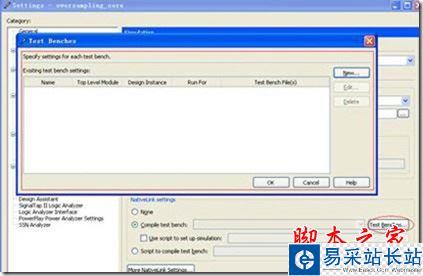

b) 點擊右邊的Test Benches, 我們需要在這里設定一個相關聯的test bench.

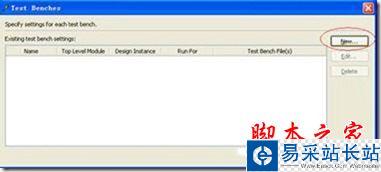

這里會彈出一個讓你指定test bench的對話框，因為我們之前沒有指定任何的test bench,所以這里是空白的。

c) 指定test bench

因為我們是第一次產生test bench,點擊new.

點擊New之后會產生一個New Test bench setting的對話框，在這里你將test bench和你的相應的test bench file進行綁定。
