UG10.0中想要建模一只2b鉛筆，該怎么創建鉛筆模型呢？下面我們就來看看詳細的教程。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大小：2.67GB更新時間：2016-10-25

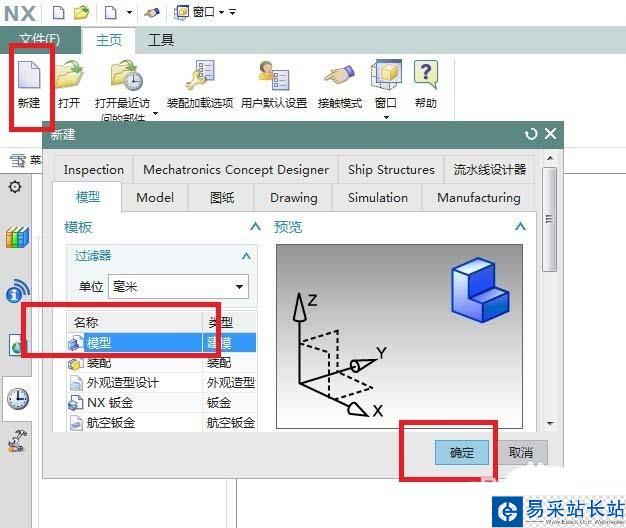

1、如下圖所示，打開UG10.0軟件，新建一個模型文件。

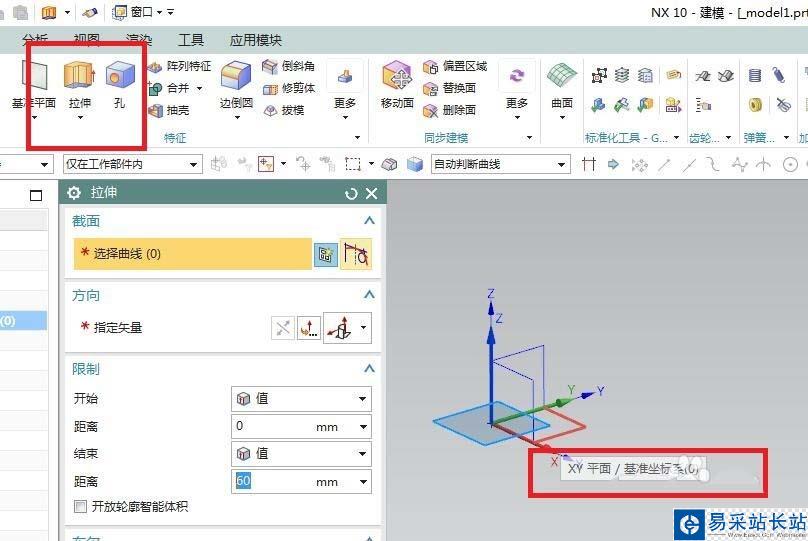

2、如下圖所示，點擊工具欄 中的“拉伸“圖標，激活該命令，在軟件彈出“拉伸”對話框之后，可以直接點擊基準坐標系中的“XY平面”，進入到草圖環境。

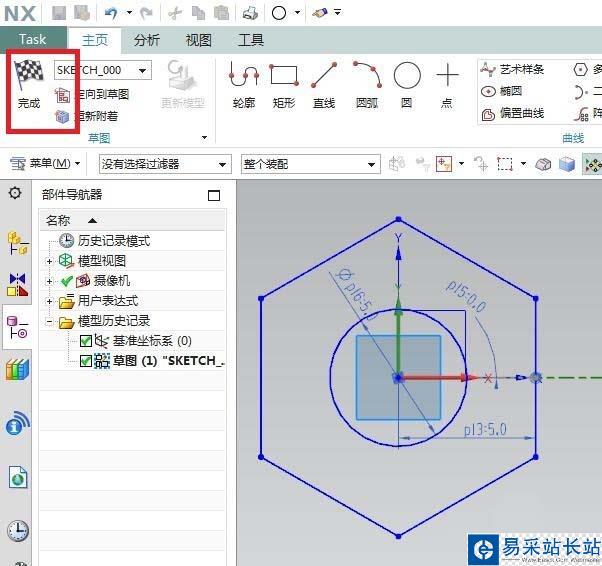

3、如下圖所示，進入到草圖環境，

1）激活“多邊形”命令畫一個內切圓半徑R5的正六邊形，

2）激活“圓”命令，畫一個直徑ø5的圓，

3）點擊“完成”，退出草圖。

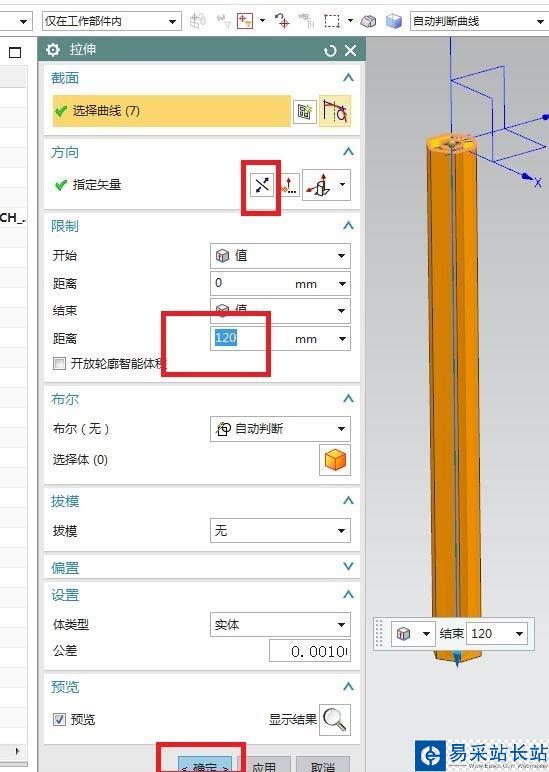

4、如下圖所示，回到了“拉伸”對話框，設置拉伸高度為120，看著預覽效果調整方向，最后點擊“確定”。

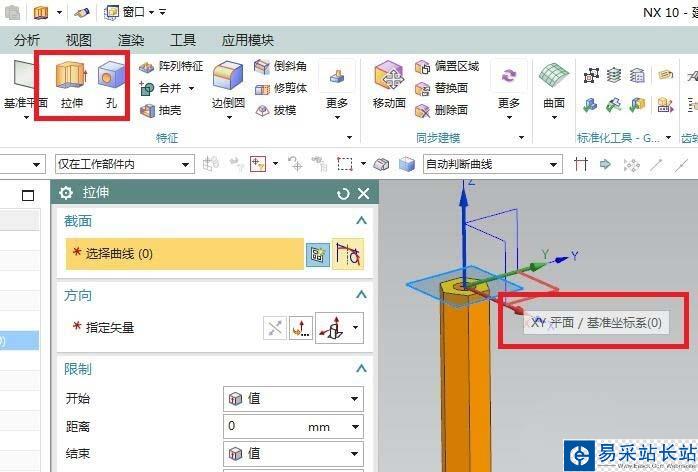

5、如下圖所示，重復第2步操作，點擊工具欄 中的“拉伸“圖標，激活該命令，在軟件彈出“拉伸”對話框之后，可以直接點擊基準坐標系中的“XY平面”，進入到草圖環境。

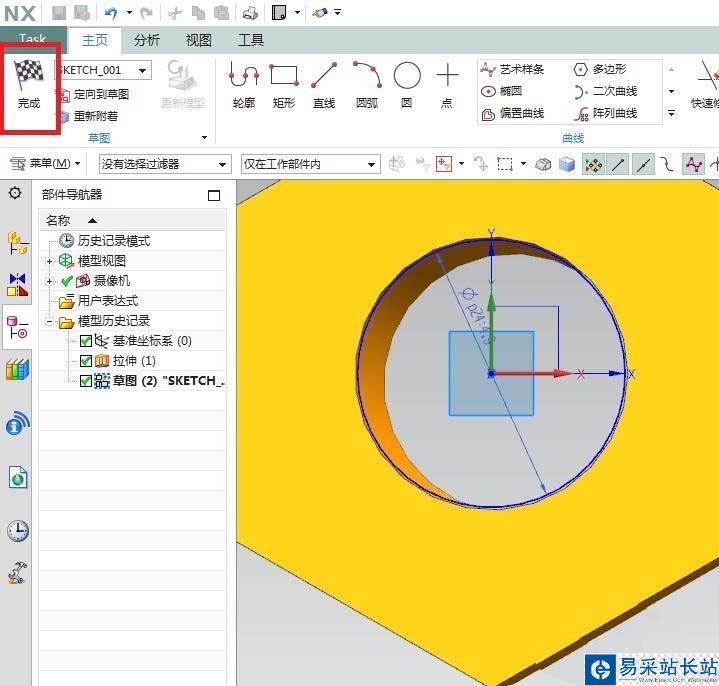

6、如下圖所示，進入到草圖環境，激活圓命令，以坐標原點為圓心畫一個直徑ø4.9的圓，“完成”并退出草圖。

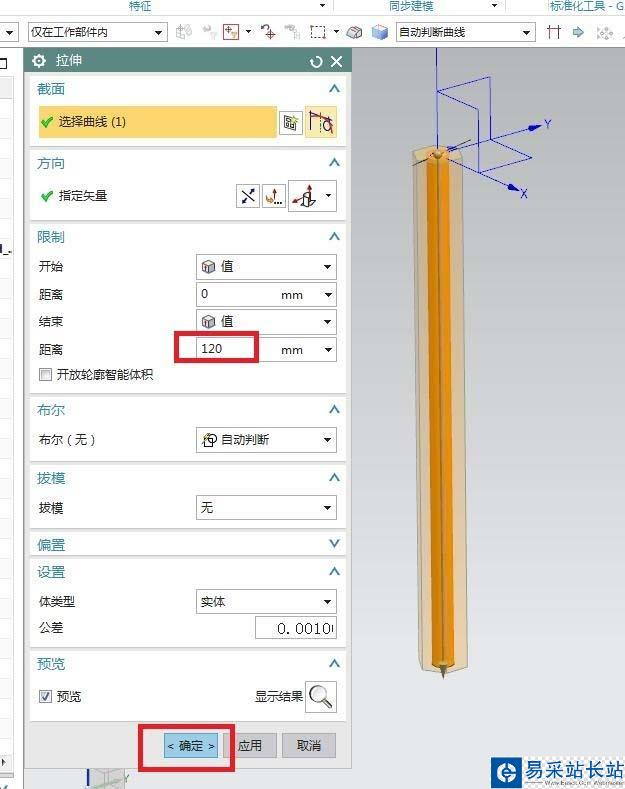

7、如下圖所示，退出草圖之后回到“拉伸”對話框，看著預覽效果調整方向，之前設置的拉伸高度120沒有變，就可以直接點擊“確定”。

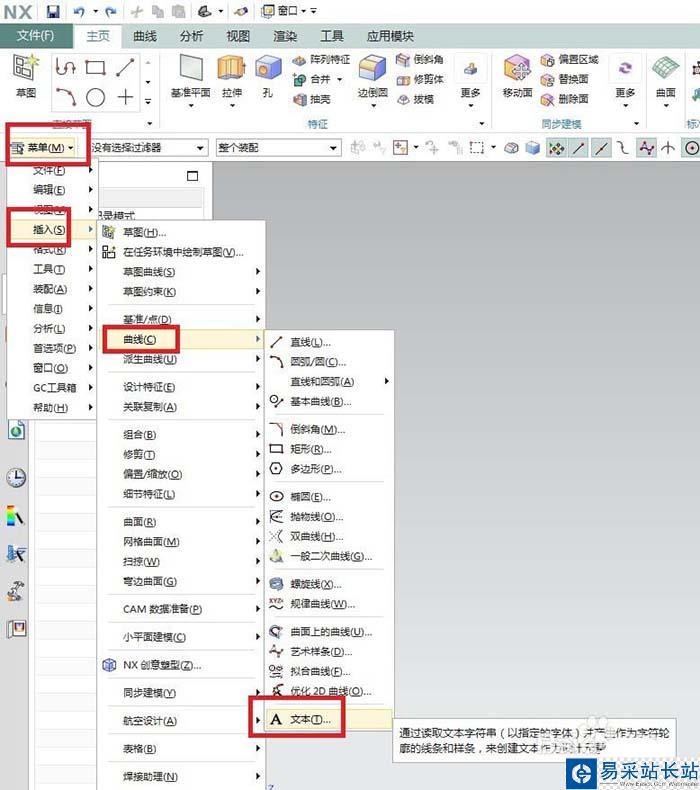

8、如下圖所示，執行【菜單——插入——曲線——文本】，激活“文本”命令。

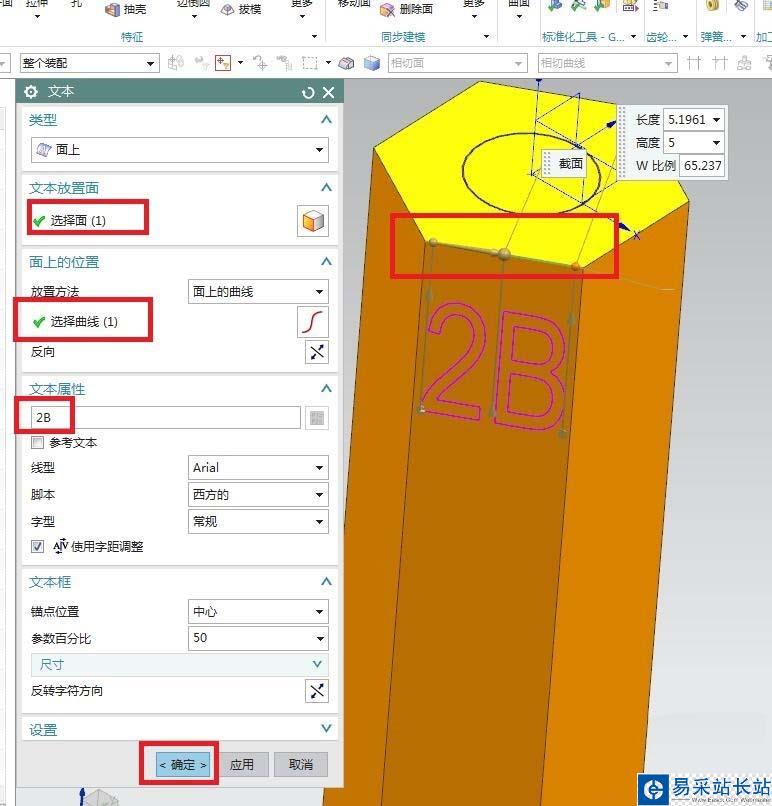

9、如下圖所示，“文本”對話框出現先了，在這里設置好我們需要的“2B”兩字，注意字體，有的字體不適合做實體。

10、如下圖所示，

1）點擊工具欄中的“拉伸”圖標，激活該命令，

2）拉伸對話框中的截面一欄選擇文字“2B”,

3）布爾一欄手動改成求差，
