PRo/e5.0想要建模GB/T823m20蓋形銅螺母？無非是拉伸、旋轉、螺旋掃描-切口、上色等操作，下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.27GB更新時間：2017-06-14

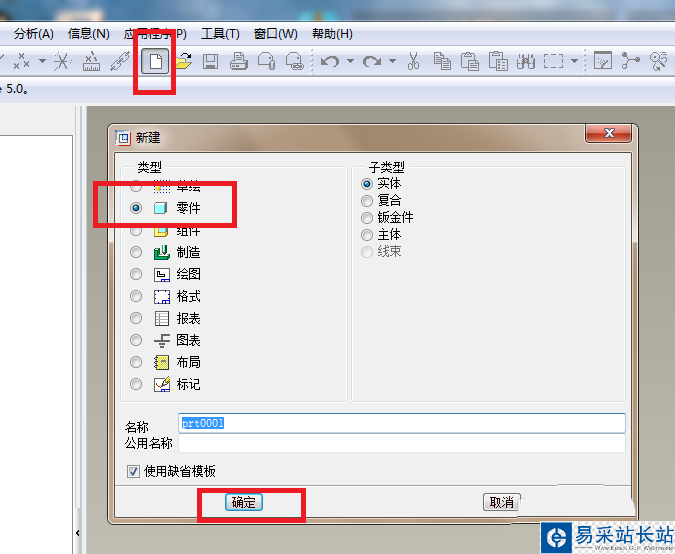

1、如下圖所示，打開Pro/e5.0軟件，使用缺省模板新建一個實體零件文件，使軟件進入到三維建模狀態。

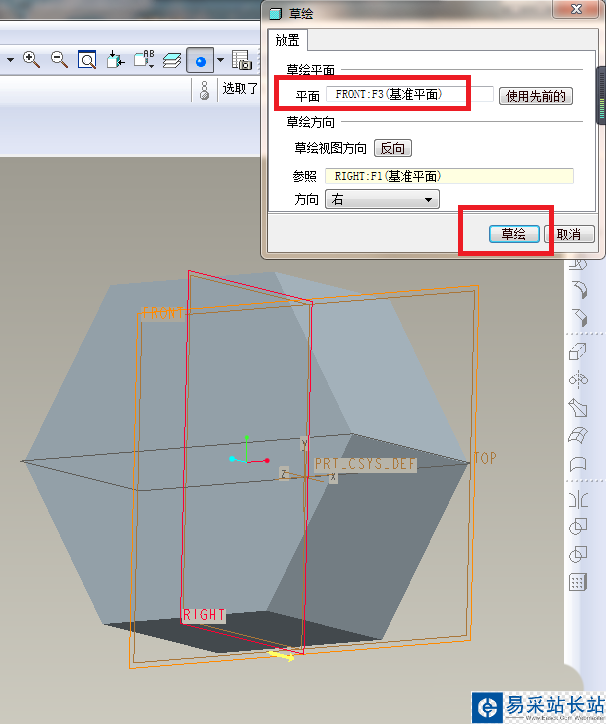

2、如下圖所示，執行【拉伸——放置——定義——FRONT面——草繪】，使軟件進入到草繪界面。

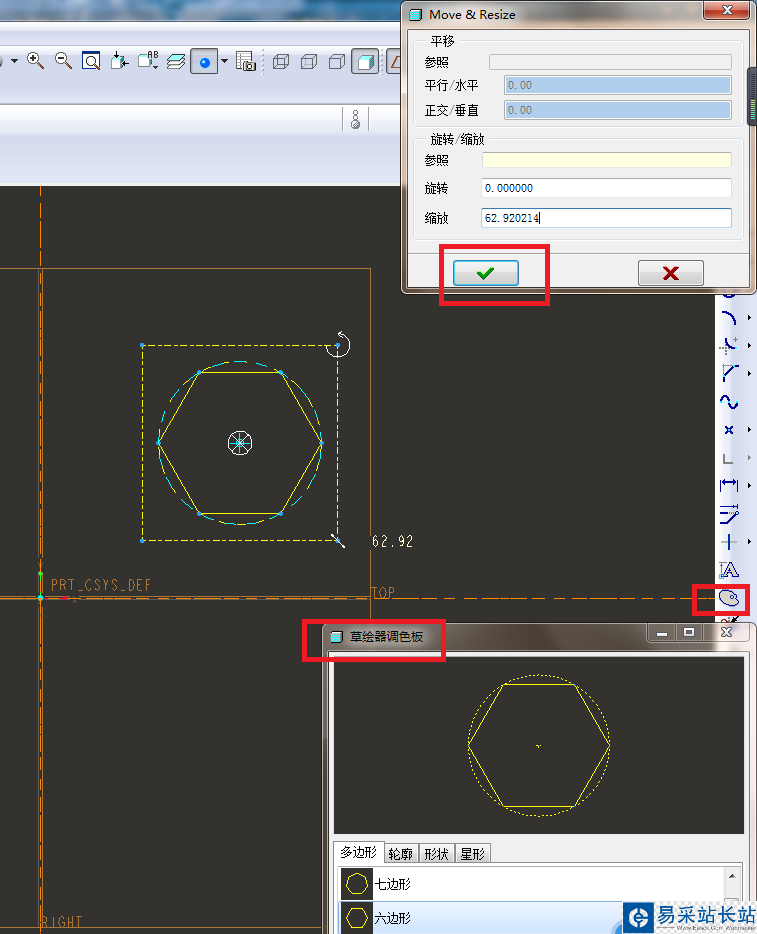

3、如下圖所示，進入到草繪環境，點擊右邊工具箱中的 草繪器調色板 圖標，在草繪器調色板中找到正六邊形，鼠標左鍵雙擊它，軟件右上角出現的對話框點擊√。

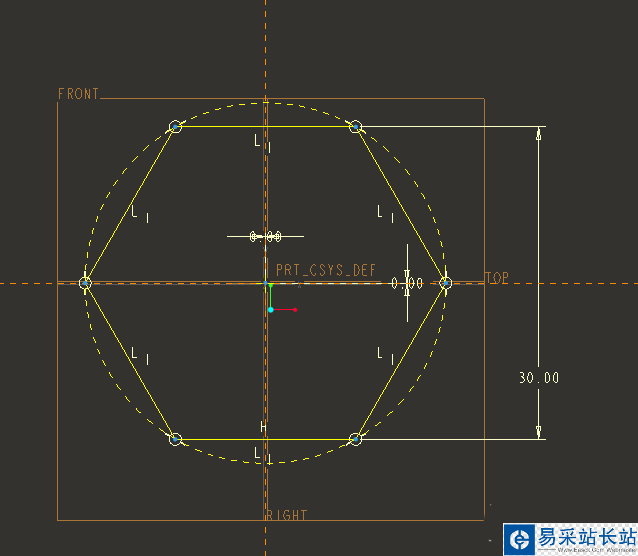

4、如下圖所示，點擊右邊工具箱中的 標注 圖標，在草繪區域標注正六邊形的尺寸：對邊30，外接圓的圓心與坐標原點重合，最后√，完成并退出草繪。

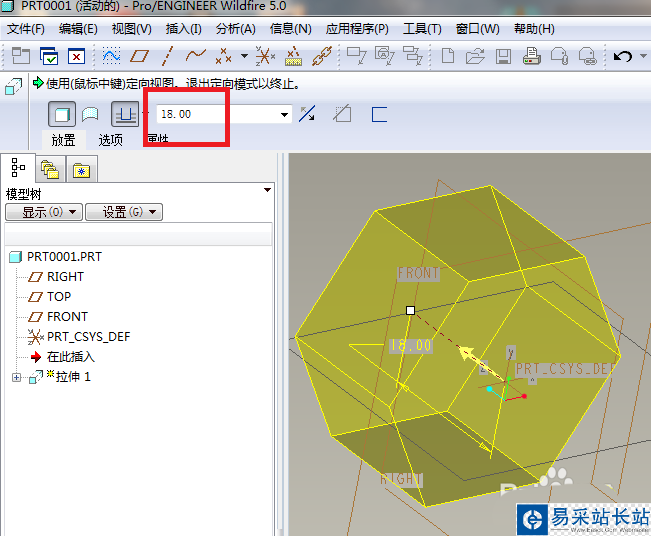

5、如下圖所示，軟件左上角控制欄設置拉伸高度18.0，軟件右上角打√，完成本次拉伸操作。

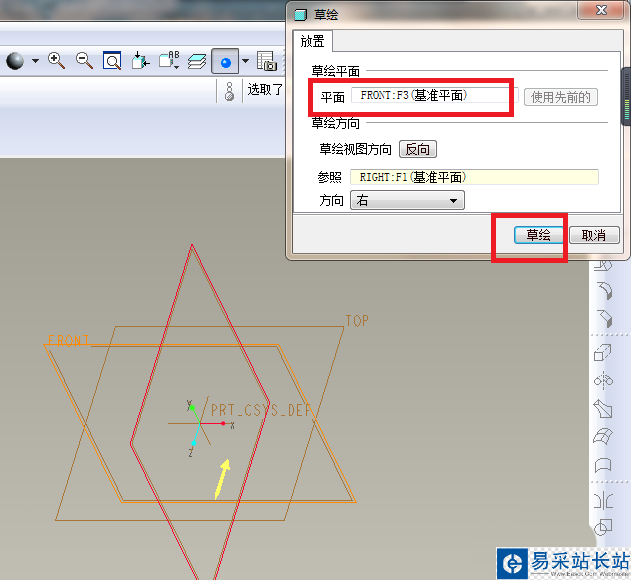

6、如下圖所示，執行【旋轉——位置——定義——FRONT面——草繪】，使軟件又一次進入到草繪環境。

7、如下圖所示，進入到草繪環境之后，

1）激活中心線命令，過坐標原點畫一條縱向中心線，

2）激活圓命令，以坐標原點為圓心畫圓，

3）激活直線命令，畫一條與縱軸重合的豎直線段，

4）激活裁剪命令，將整圓裁剪成半圓，

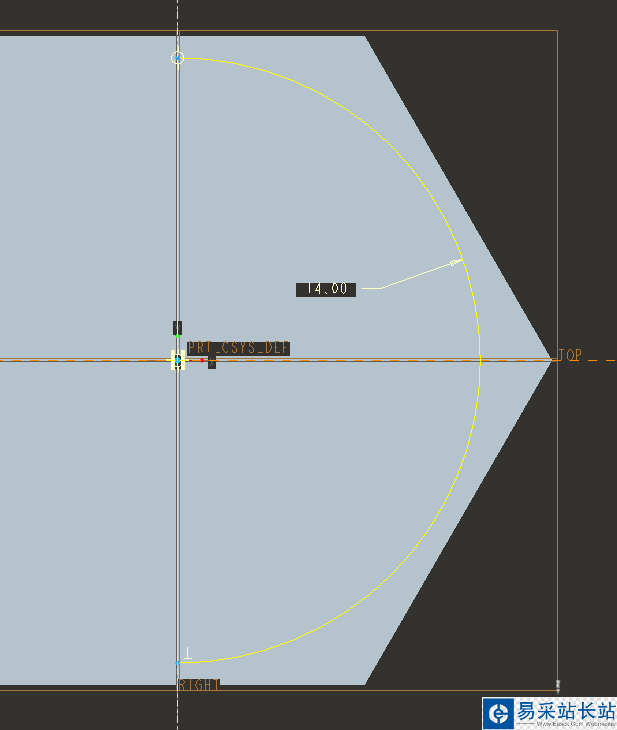

5）激活標注命令，標注半圓鈑金R14，

6）點擊√，完成并退出草繪。

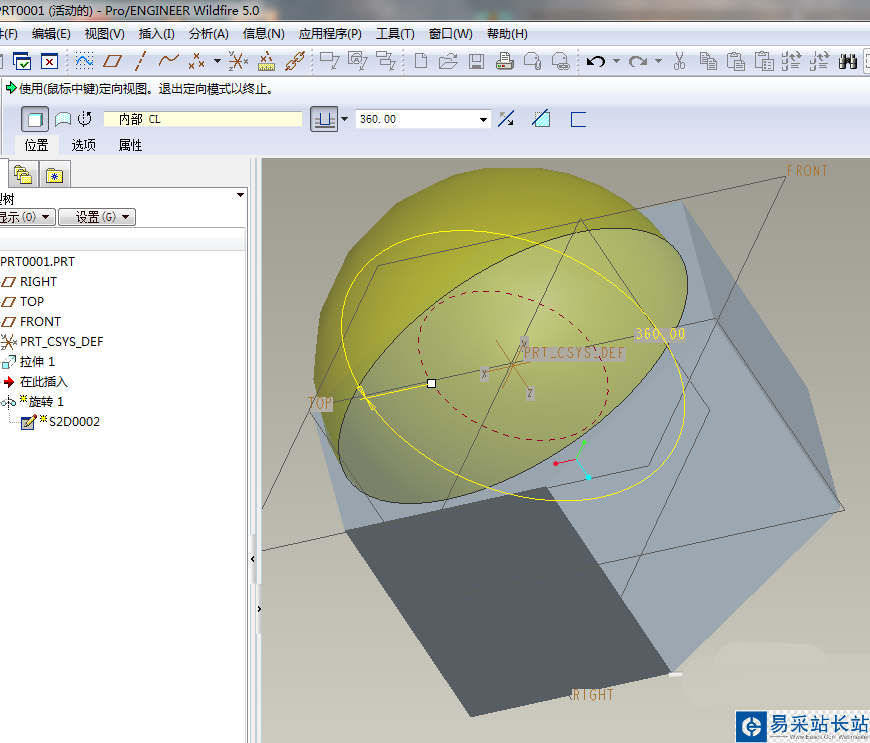

8、如下圖所示，軟件左上角默認360°，軟件右上角打√，完成并結束本次操作。

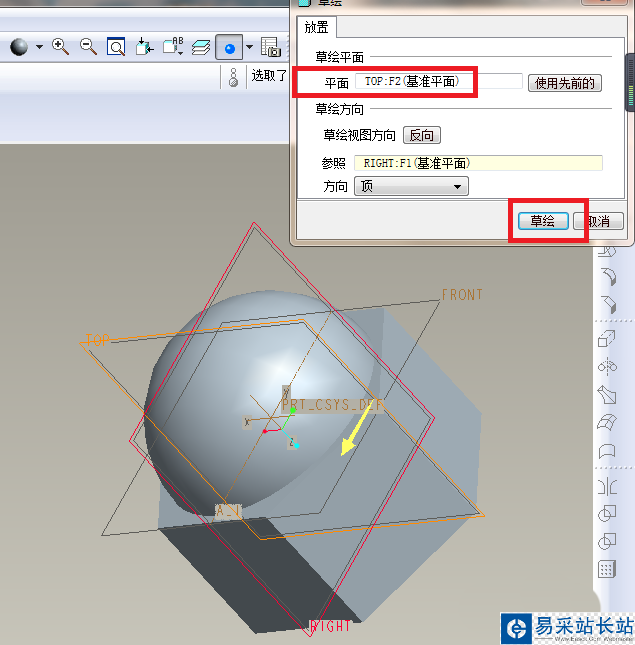

9、如下圖所示，繼續執行【旋轉——位置——定義——TOP面——草繪】。
