caxa3d實體設計想要創建一個平面，該怎么使用直紋命令來實現呢？下面我們就來看看詳細的教程。

軟件名稱：CAXA CAD電子圖版 2018 中文精簡特別版(附Patch工具+破解方法) 64位軟件大小：122MB更新時間：2017-09-18

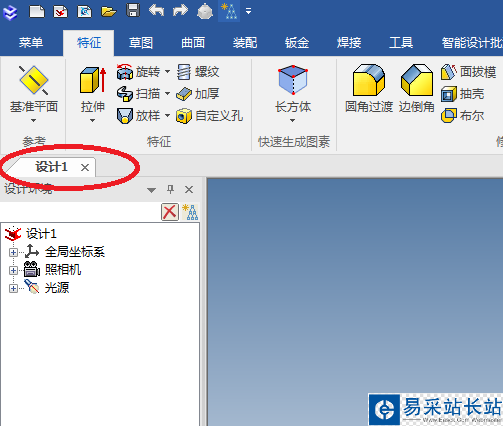

1、如下圖所示，打開caxa3D實體設計2018軟件，新建一個空白模板的設計環境。

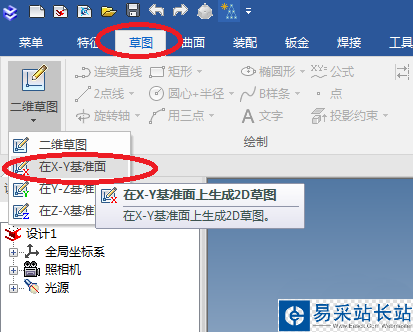

2、如下圖所示，點擊標題欄中的“草圖”，點擊“在X-Y基準面”，創建一個2D草圖。

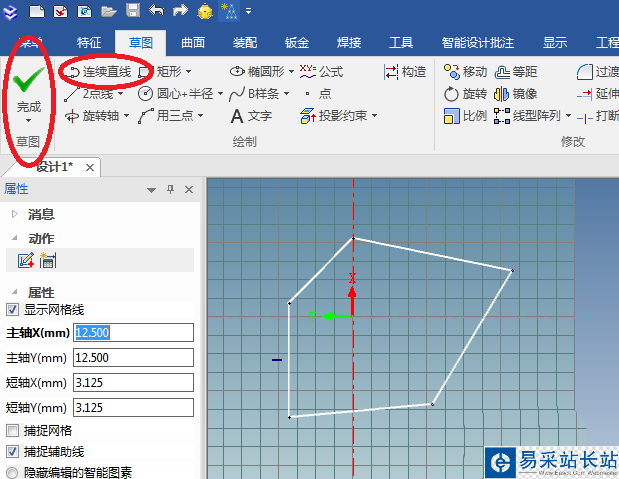

3、如下圖所示，進入到草繪環境，首先點擊工具欄中的“連續直線”圖標，激活該命令，然后在草圖工作區域隨便畫一個封閉的不規則多邊形，最后點擊“完成”。

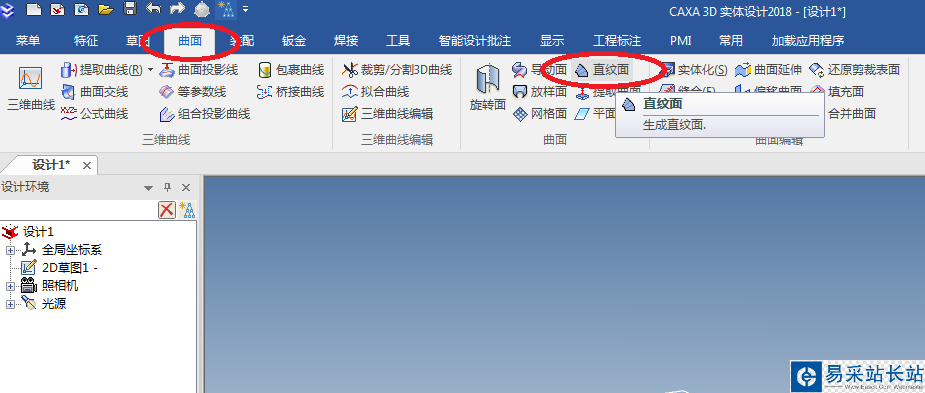

4、如下圖所示，點擊標題欄中的“曲面”，點擊工具欄中的“直紋面”圖標，激活該命令。

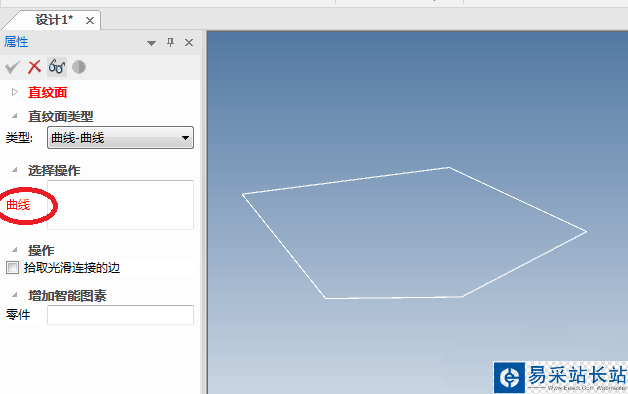

5、如下圖所示，軟件左邊屬性欄出現了“直紋面”，注意紅色框選中的紅色文字“曲線”，這是要我們選擇草圖中的曲線。

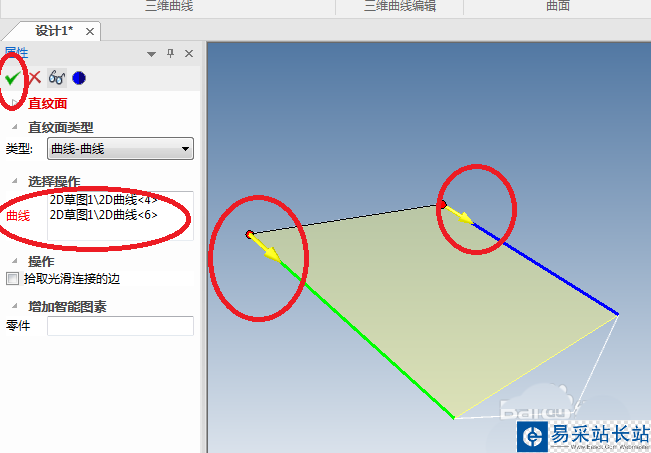

6、如下圖所示，先后選擇兩條邊，最后“√”完成。多次試驗發現，我們只能選擇兩條邊，然后直紋面的形狀根據我們選擇的邊線而變化著，但是不管怎么變，都沒能將整個多邊形填滿。

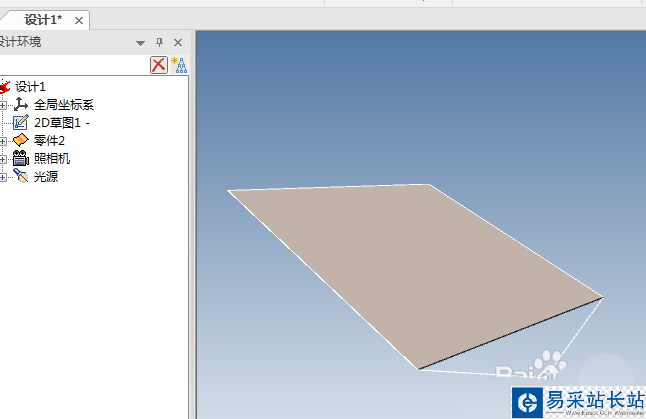

7、如下圖所示，通過“直紋面”命令生成的平面就好了。
