caxa3D實體設計設計立體零件模型很簡單，該怎么設計一款圖釘模型呢？下面我們就來看看詳細的教程。

軟件名稱：CAXA CAD電子圖板2018 SP0 64位/32位 中文安裝免費版 支持win10軟件大?。?38.5MB更新時間：2017-05-22

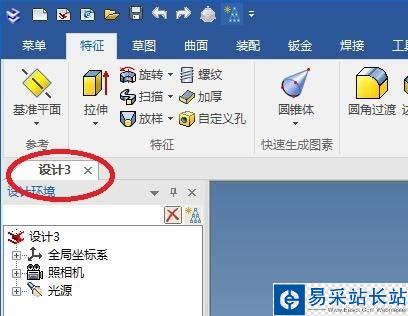

1、如下圖所示，打開caxa3D實體設計2018軟件，新建一個新的設計環境，默默地選擇空白模板。

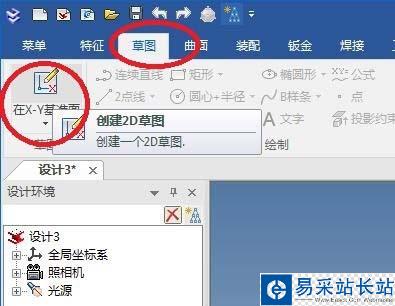

2、如下圖所示。點擊標題欄中的“草圖”，點擊工具欄中的“在X-Y基準面”。

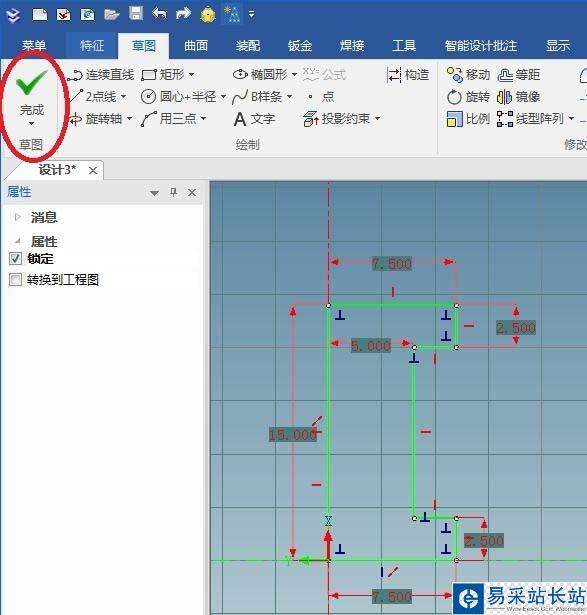

3、如下圖所示，進入到草圖環境，

1）點擊“旋轉軸”圖標，過坐標原點畫一條縱向中心線，

2）點擊“連續直線”圖標，畫旋轉截面圖，

3）點擊“智能尺寸”，標注尺寸，可能還需要配合約束，

4）點擊“完成”。

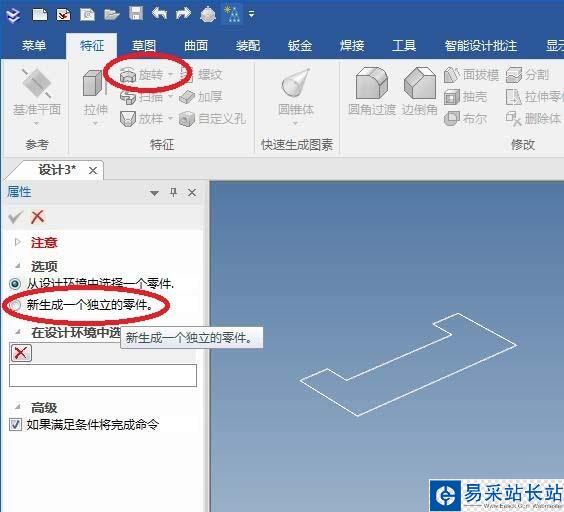

4、如下圖所示，

1）點擊標題欄中的“特征”，

2）點擊工具欄中的“旋轉”，

3）屬性欄中的選項，我們點擊“新生成一個獨立的零件”。

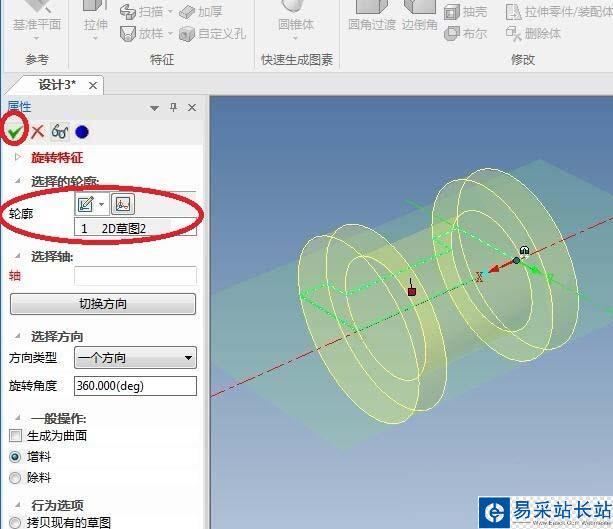

5、如下圖所示，屬性欄中出現了“旋轉特征”，輪廓一欄我們選擇剛剛畫的草圖就行了，看著預覽效果，我們只管打√。

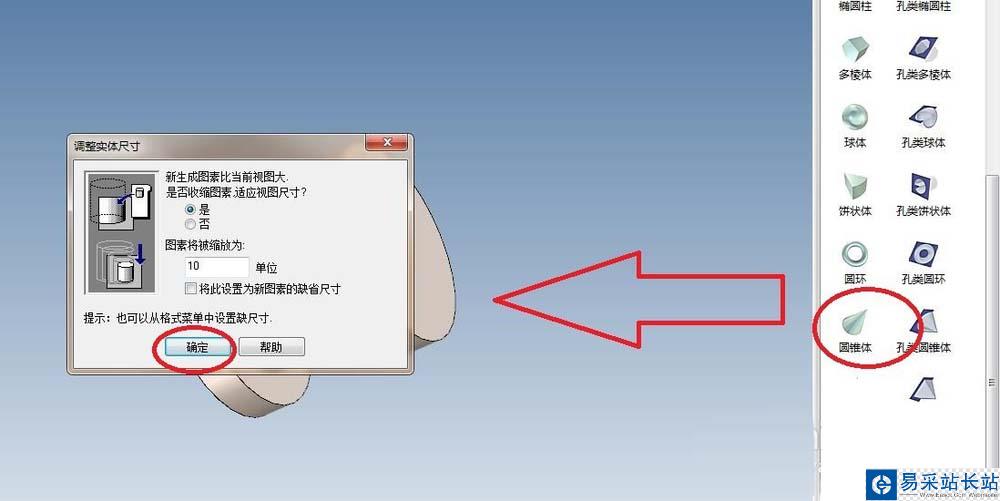

6、如下圖所示，為了節省時間，我們直接從設計元素庫中拖一個圓錐體過來，記住，放置的位置是面的中點，然后軟件會有下圖中的提示：調整實體尺寸對話框，我們只管點擊“確定”就可以了。

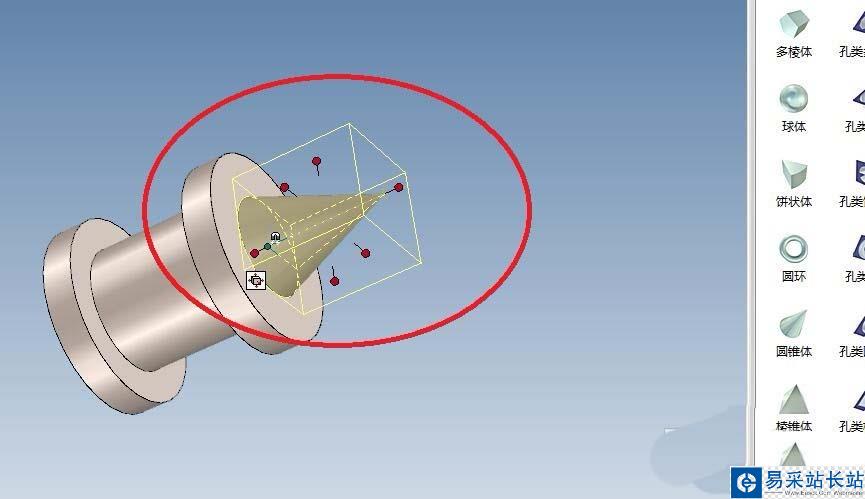

7、如下圖所示，可以看到一個圓錐體添加成功了。

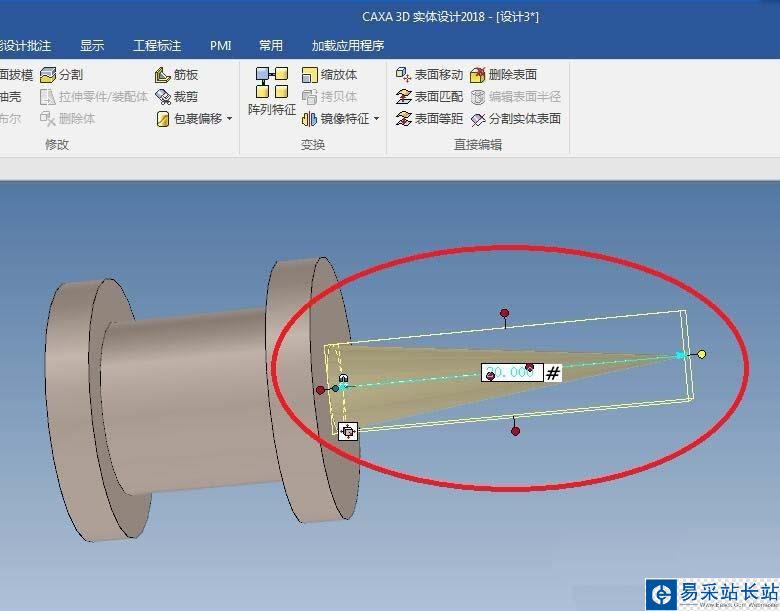

8、如下圖所示，我們拖動手柄修改圓錐體的尺寸，修改至我們滿意為止。

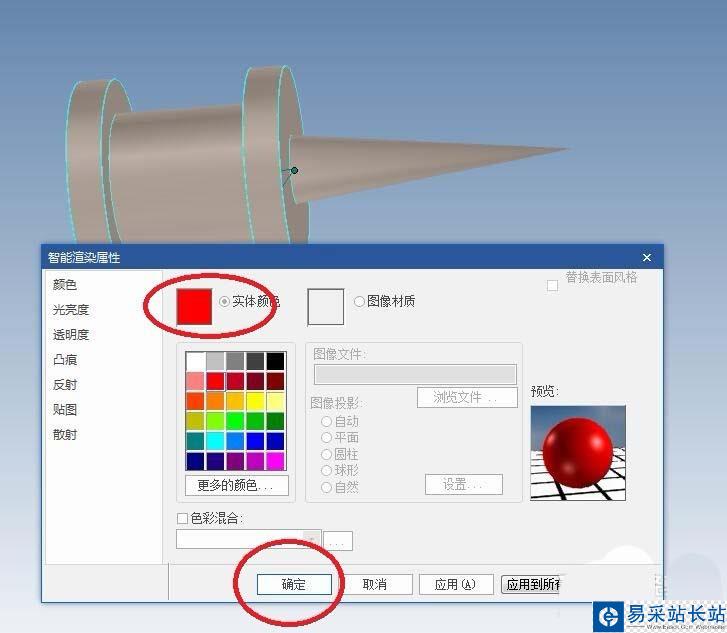

9、如下圖所示，

1）鼠標左鍵選中實體，

2）單擊鼠標右鍵，

3）點擊“智能渲染”，

4）選擇紅色，

5）點擊“確定”。

10、如下圖所示，進行倒圓角操作。

1）點擊工具欄中的“圓角過渡”圖標，激活該命令，

2）點擊實體中的邊線，

3）屬性欄中設置半徑為0.5，
