caxa中象牙使用旋轉方式造圓柱體，該怎么實現呢？下面我們就來看看caxa創建圓柱體的教程。

軟件名稱：Caxa 3D實體設計 2018 SP0 Patch破解工具 中文免狗無限試用版 32/64位軟件大小：1.47MB更新時間：2017-09-18

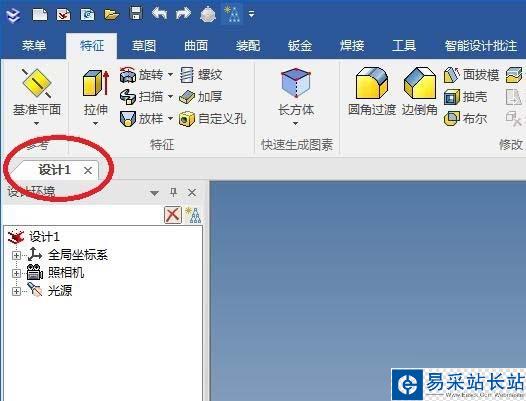

1、如下圖所示，打開caxa3D實體設計2018軟件，新建一個設計環境，默認的文件名為“設計1”。

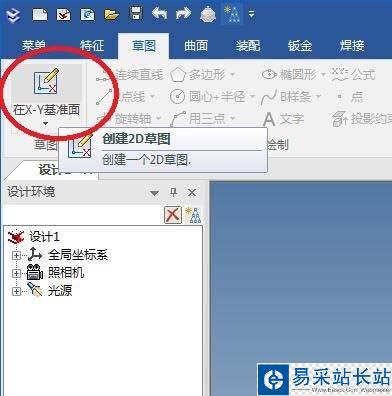

2、如下圖所示，點擊標題欄中的“草圖”，點擊“在X-Y基準面”圖標，創建2D草圖。

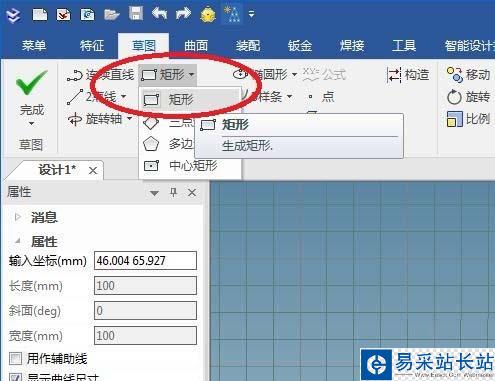

3、如下圖所示，點擊草圖工具欄中的“矩形”圖標，激活矩形命令。

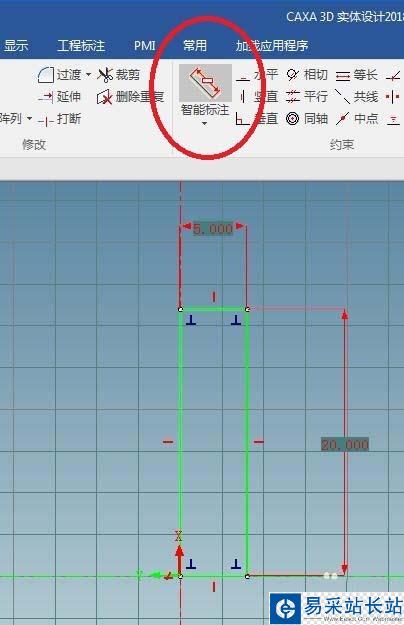

4、如下圖所示，在草圖工作區域畫一個矩形，點擊草圖工具欄中的“智能標注”圖標，給矩形的長寬都標注上尺寸。

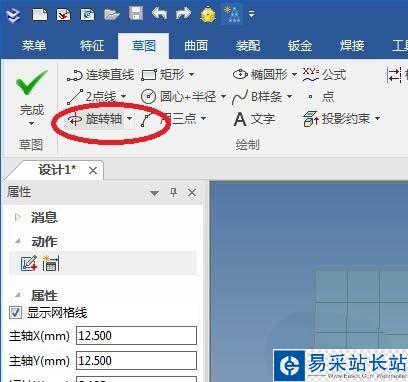

5、如下圖所示，點擊草圖工具欄中的“旋轉軸”圖標，激活“旋轉軸”命令。

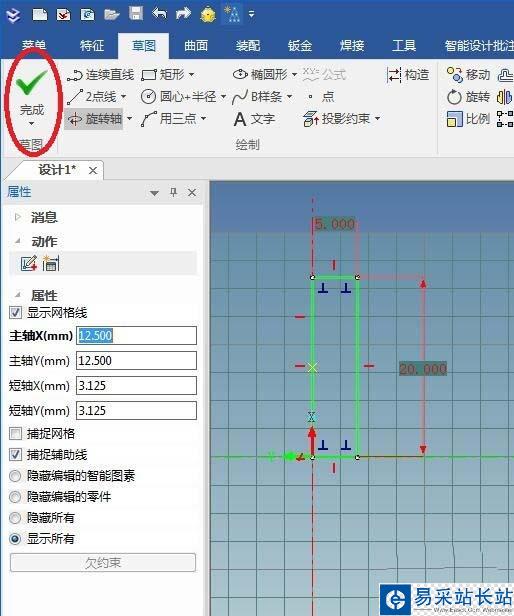

6、如下圖所示，在草圖區域畫一條縱向的旋轉軸，然后點擊草圖工具欄中的“完成”。

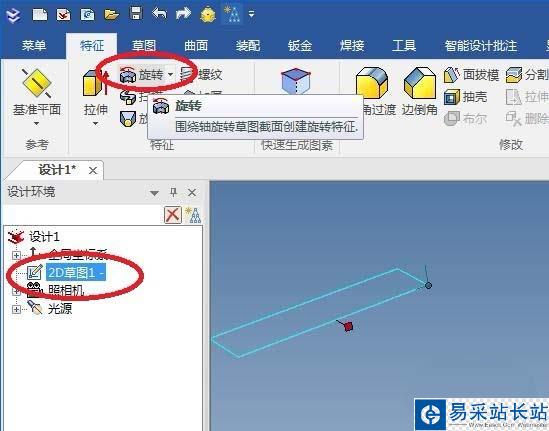

7、如下圖所示，在設計樹中選擇剛剛的2D草圖，點擊標題欄中的“特征”，點擊特征工具欄中的“旋轉”圖標，激活“旋轉”命令。

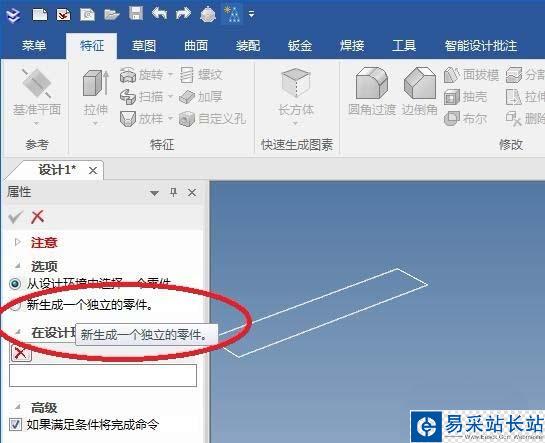

8、如下圖所示，軟件左鍵的“屬性”中選項一欄選擇“新建一個獨立的零件”。

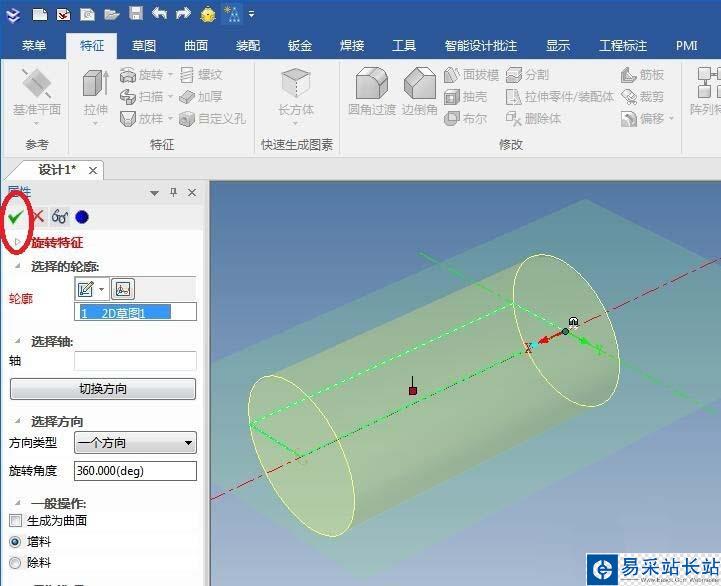

9、如下圖所示，因為在激活“旋轉”命令之前就選擇了草圖，所以這里的“輪廓”一欄就不用去選擇了，甚至預覽的效果的出來了，我們直接點√。

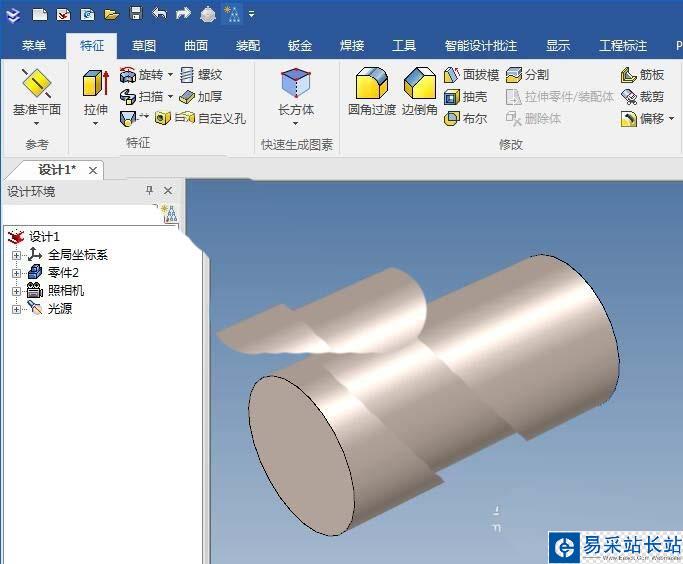

10、如下圖所示，一個通過旋轉命令創建的圓柱體出現了。

以上就是caxa創建圓柱體的教程，希望大家喜歡，請繼續關注錯新站長站。
