axure中想要花儀表盤，該怎么繪制儀表盤呢？下面我們就來看看詳細的教程。

軟件名稱：Axure RP 9 V9.0.0.3611 漢化安裝版(附漢化包)軟件大小：112MB更新時間：2018-10-29

1、首先創建空白頁面，在工作區域拖入一個矩形元件，并將其形狀修改為扇形的樣子，這里在屬性中找到形狀設置即可，如下圖所示。

2、形狀設置完成后，將形狀的寬高修改為260，這里需要先按照這個尺寸去做，因為后面還有其他形狀拼接過來。

3、設置寬度和高度后，我們將扇形的缺口位置進行一下調整，變成90度直角的感覺，如下圖所示。

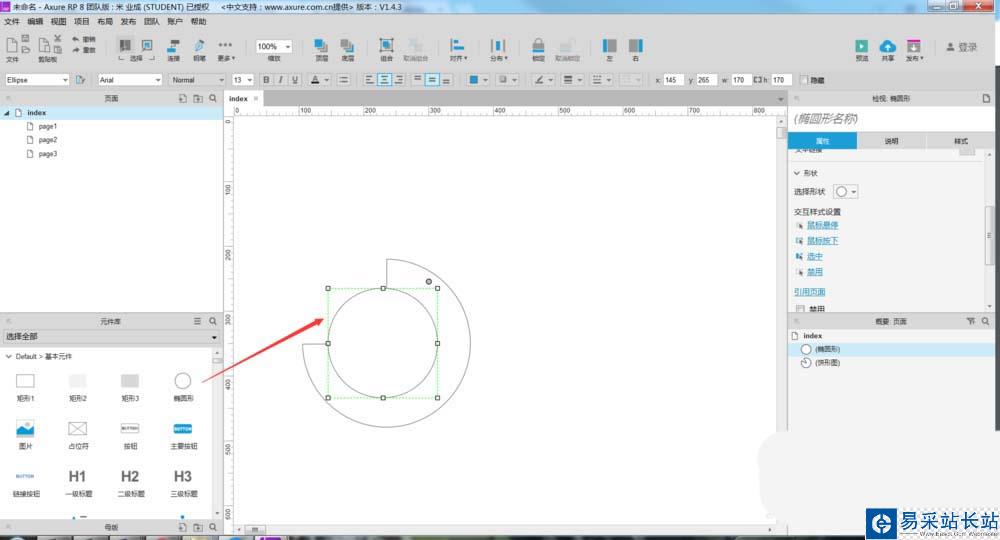

4、下面我們在拖入一個橢圓形到工作區域中，如下圖所示。

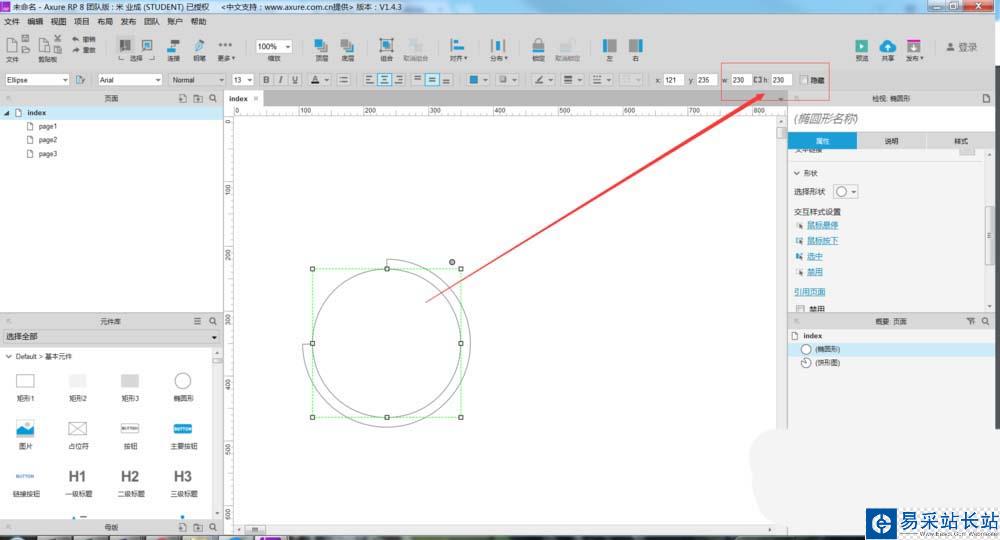

5、將橢圓形放至扇形的中間位置，并將圓形的寬度和高度修改為230，如下圖所示。

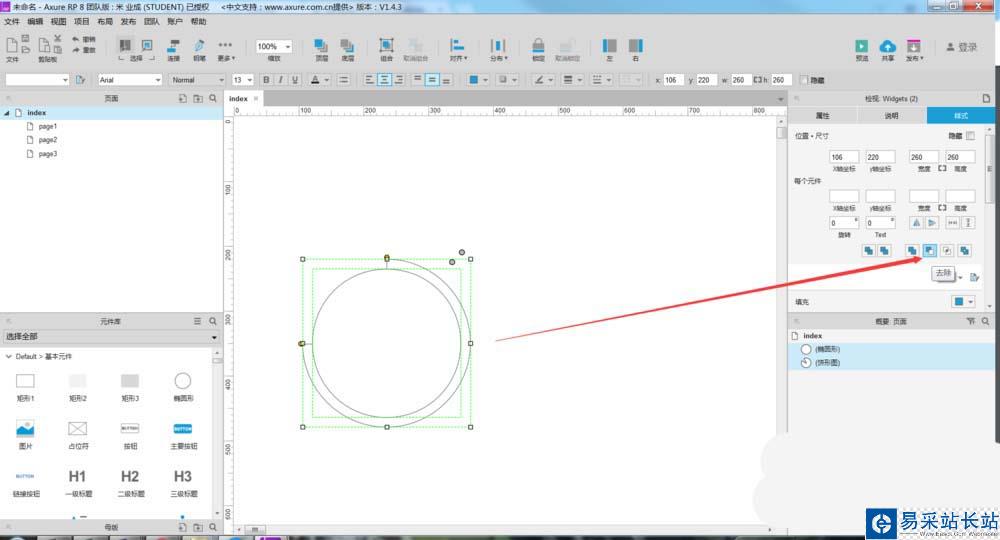

6、位置和大小設置好后，將兩個原件同時選擇，點擊樣式下面的去除按鈕，如下圖所示。

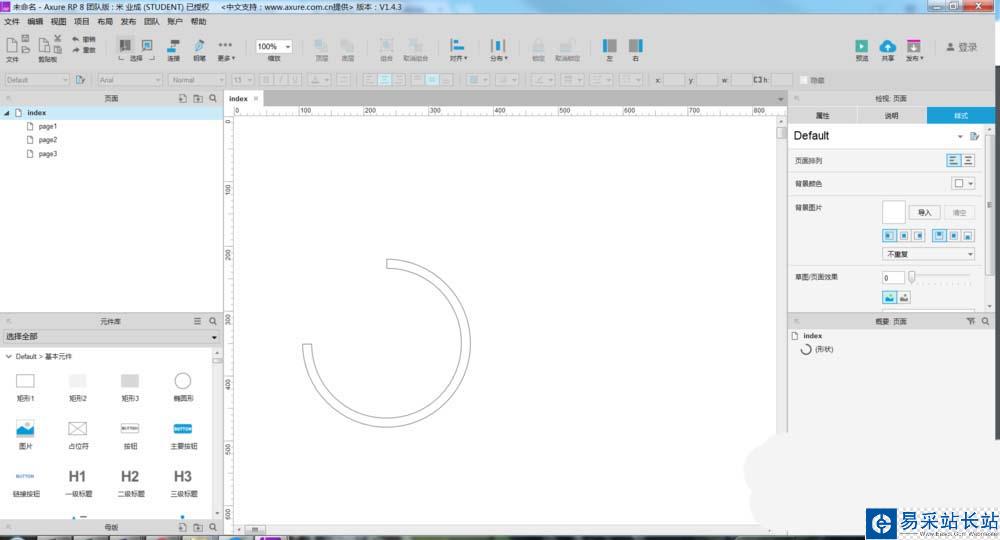

7、點擊去除按鈕后，會發現扇形和圓形合并到了一起，變成了另外一個圖形，現在是不是有一點儀表盤的感覺了。

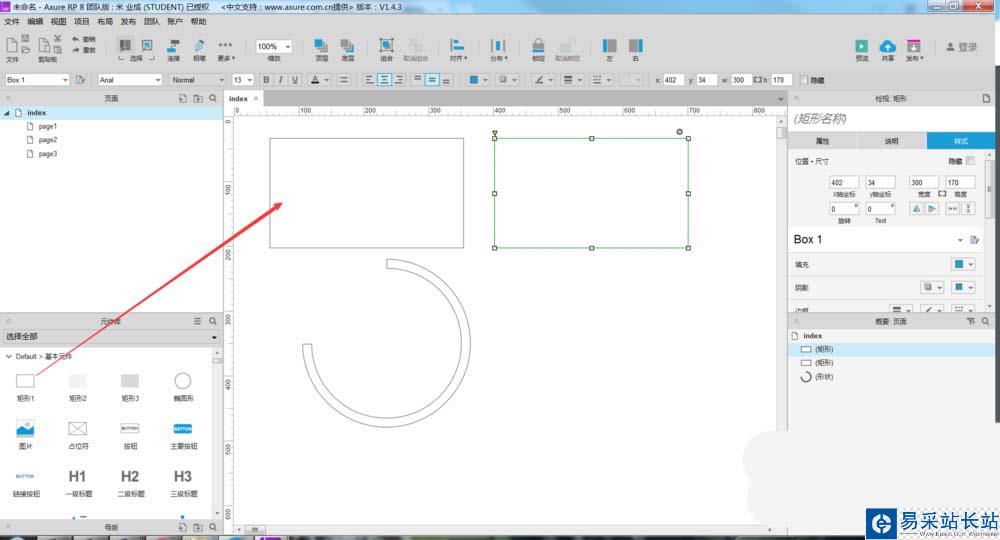

8、下面，在工作區域拖入兩個矩形，這兩個矩形有準備做儀表盤圓角的效果，如下圖所示。

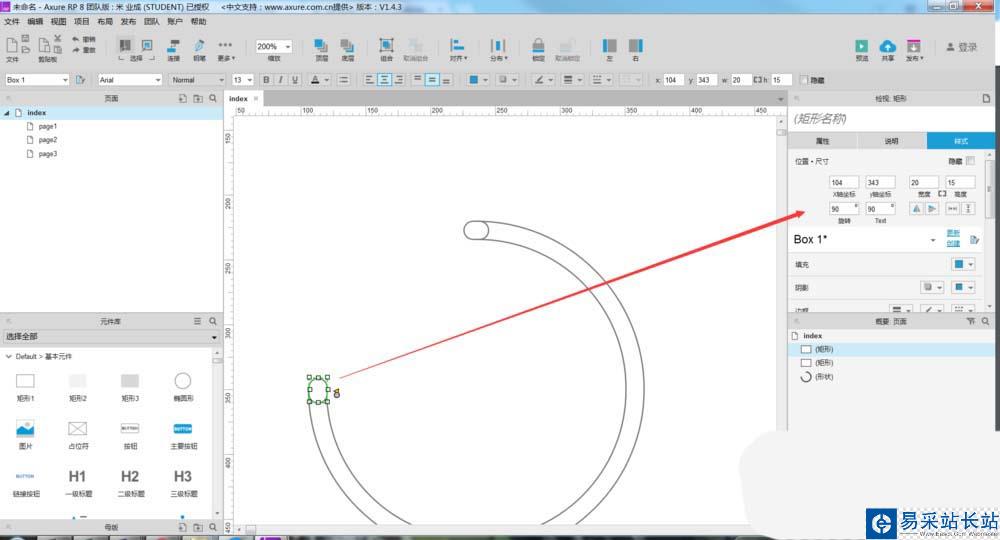

9、將兩個矩形的圓角以及寬度和高度進行設置，如下圖所示。

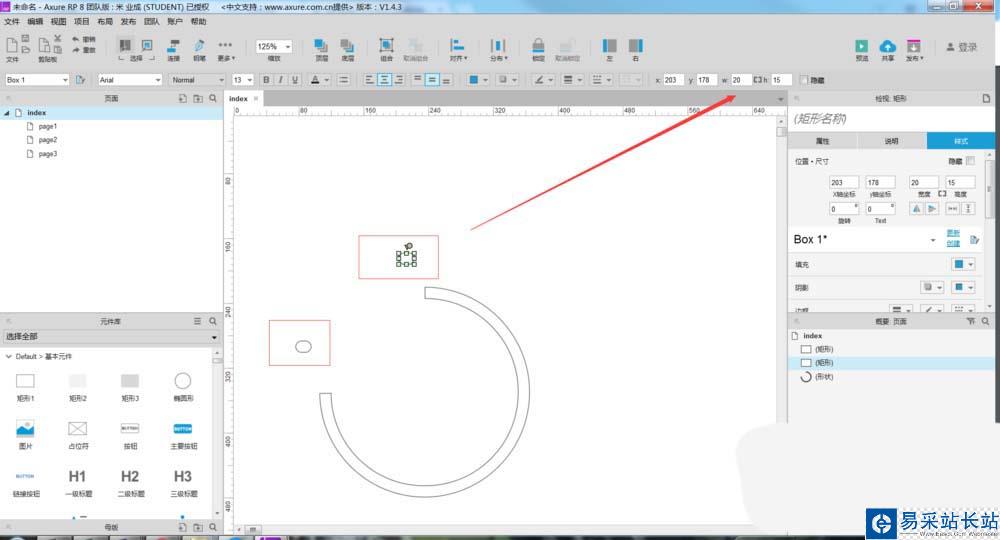

10、將制作好的兩個小圓角，拖動到對應的位置，如下圖所示。
