SolidWorks中垂直的實體想要焊接，該怎么使用圓角焊縫命令呢？下面我們就來看看簡單的實例教程，請看下文詳細介紹。

軟件名稱：SolidWorks 2018 SP1.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大小：13.98GB更新時間：2018-01-11

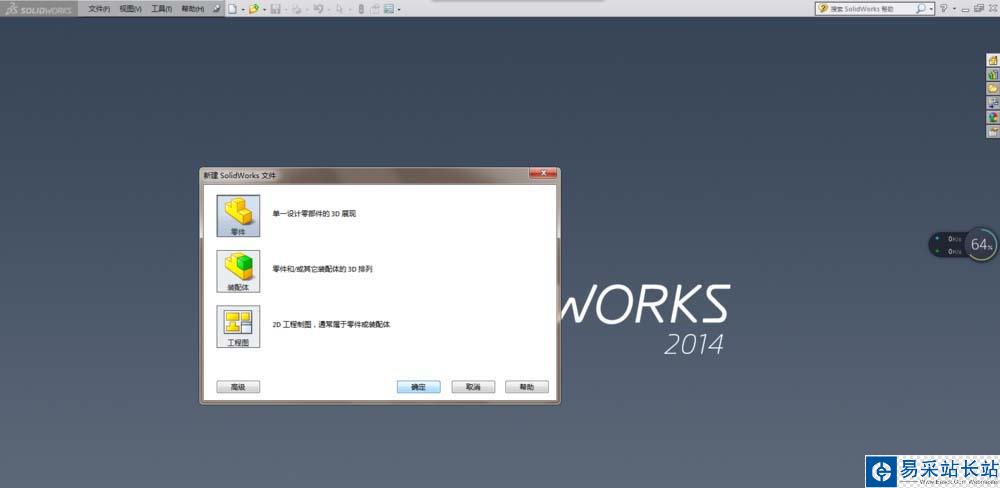

1、打開SolidWorks軟件，新建一個“零件”文件。

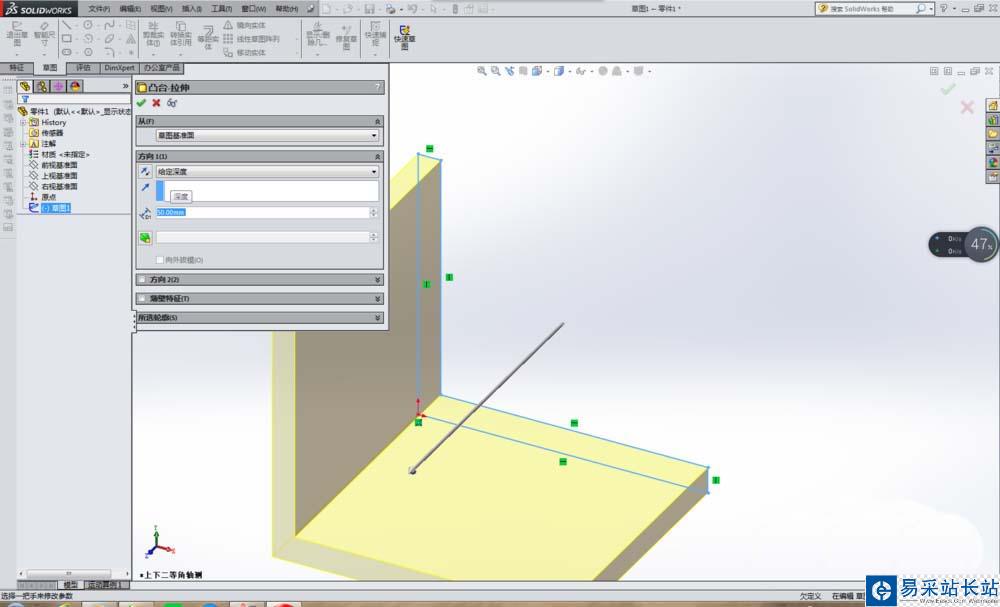

2、用“拉伸凸臺/基體”命令造一個90度的彎實體，如下圖所示。

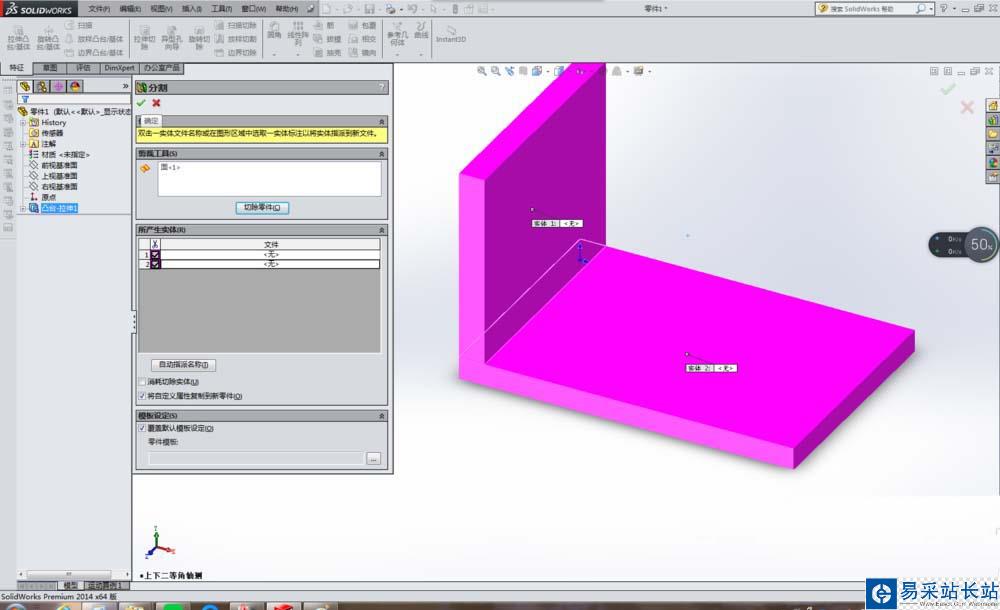

3、分割實體（執行【插入】【特征】【分割】）。

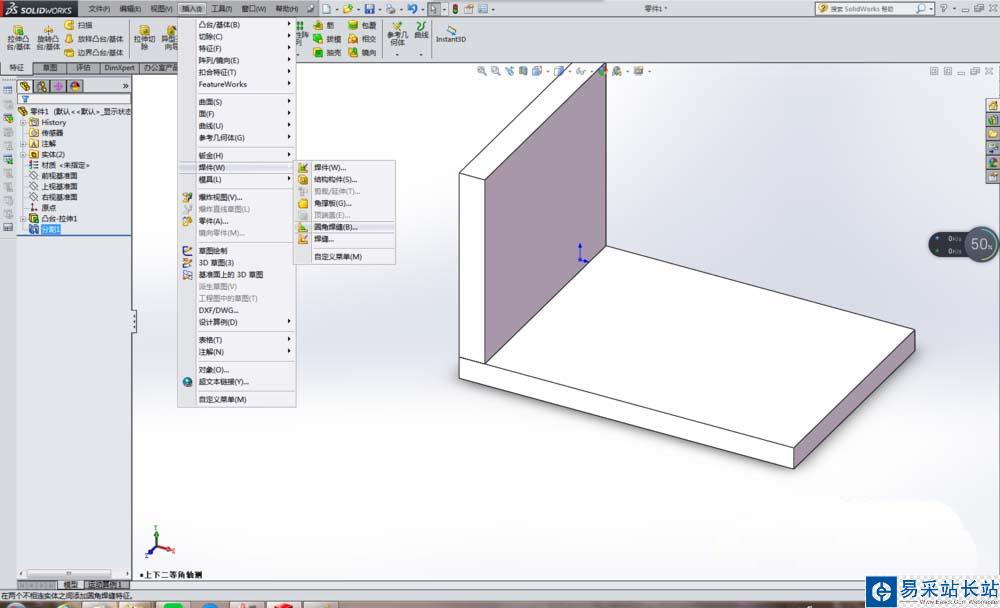

4、找到“圓角焊縫”命令。方式如下：執行【插入】【焊件】【圓角焊縫】

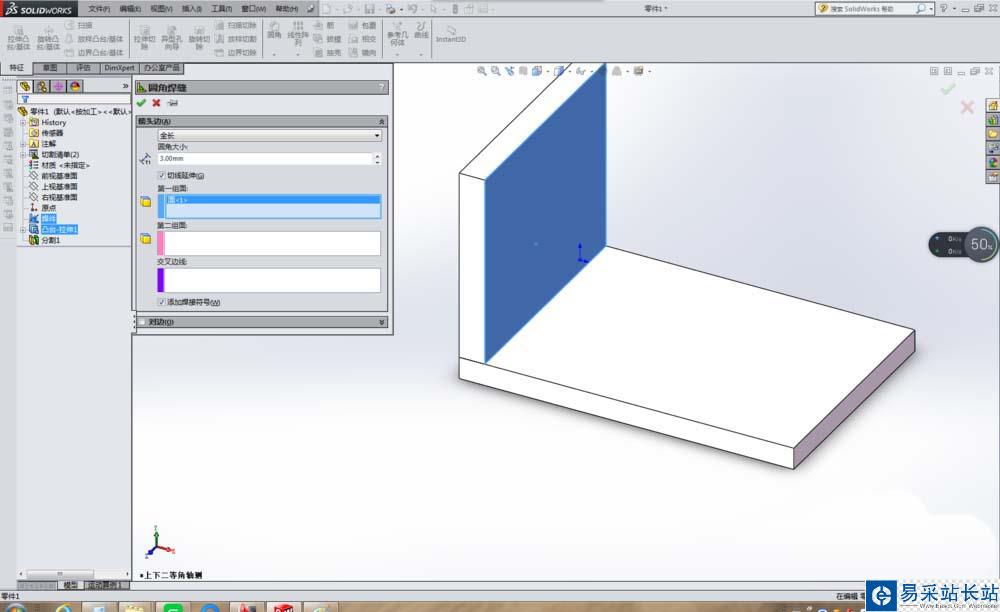

5、根據彈出的“圓角焊縫”對話框中的提示進行操作。首先這一步是選擇第一組面，如下圖所示。

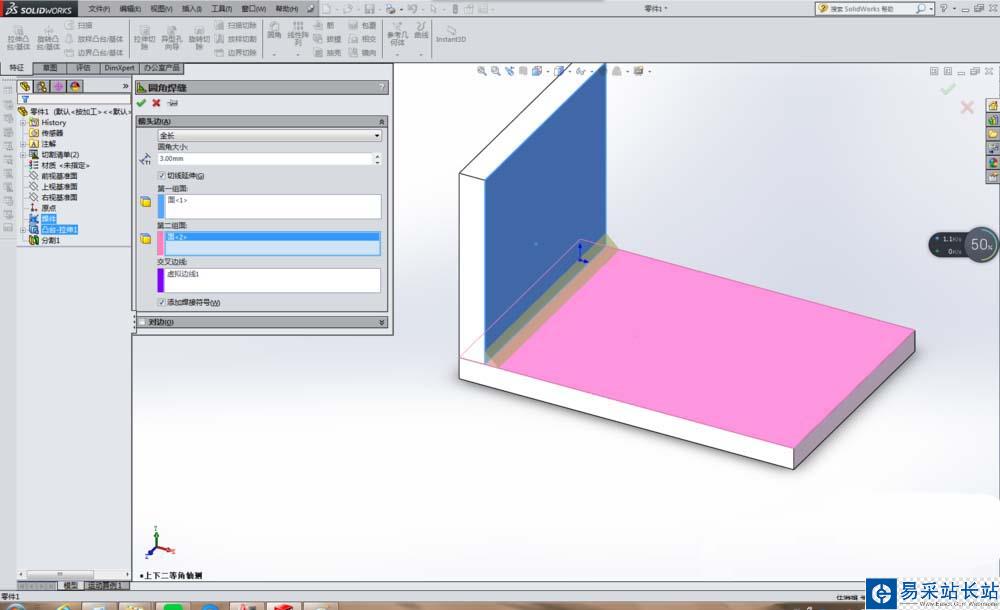

6、選擇第二組面，當選擇完第二組面的時候，交叉邊線就自動出現了。

7、設置圓角大小，可設置也可不設置。

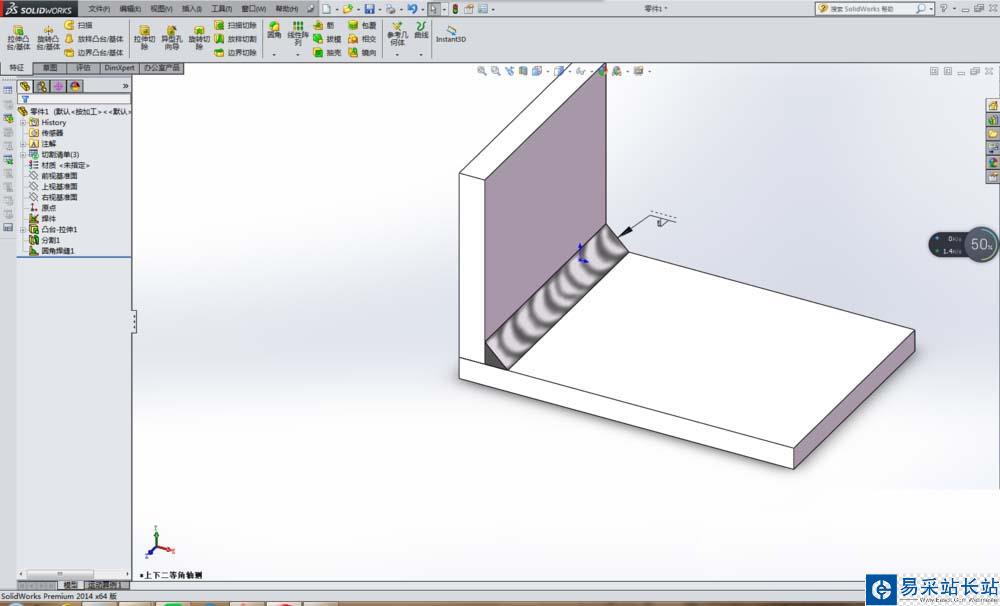

8、完成以上步驟，點擊對話框左上角的√就OK了，如下圖所示，圓角焊縫創建完畢。是不是感覺有點名不副實，筆者也是這么覺得。

以上就是SolidWorks圓角焊縫命令的使用方法，希望大家喜歡，請繼續關注錯新站長站。
