今天我們就來看看ug用建模曲線來創建這個簡單的模型的實例教程，請看下文詳細介紹。

軟件名稱：ug nx 9.0正式版 64位 簡體中文特別版(附破解文件+安裝破解教程)軟件大小：2.92GB更新時間：2017-08-28

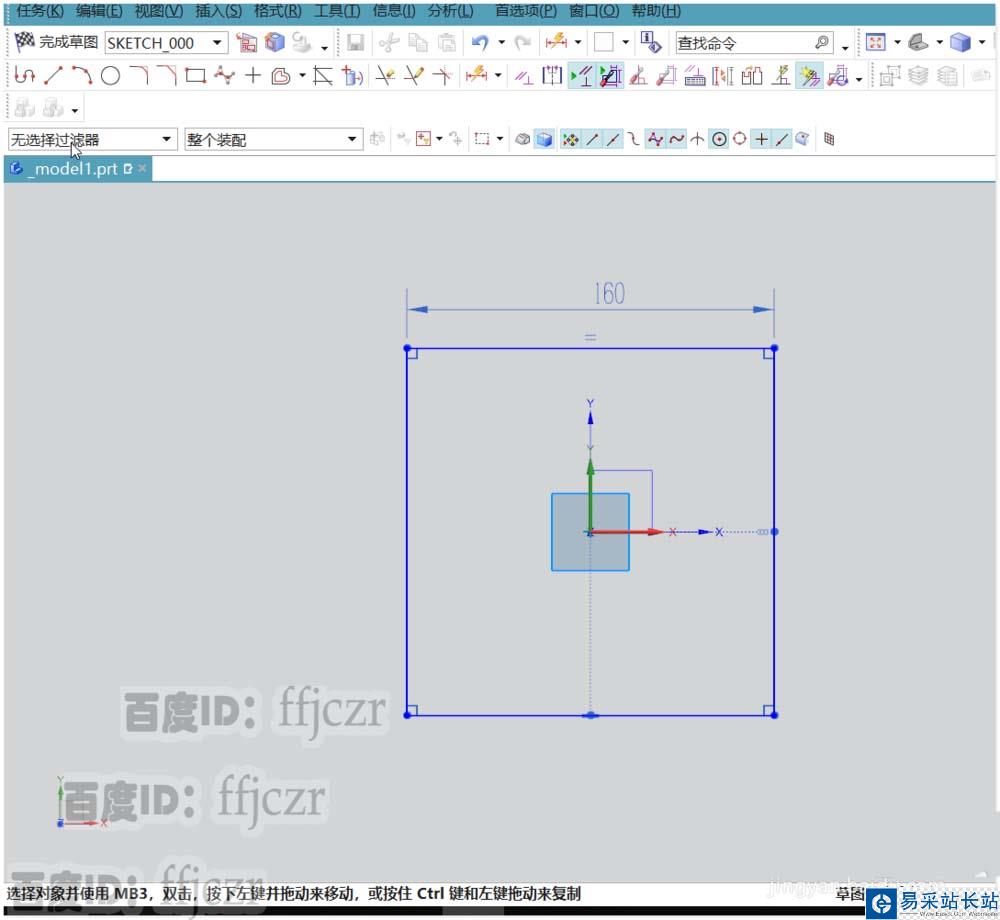

1、首先，創建出模型的主體。其主體為一正方形板，直接選用拉伸命令，在XY面上繪出一個中心位于坐標原點的正方形，長度為160。這個中心處于原點這一點十分重要。

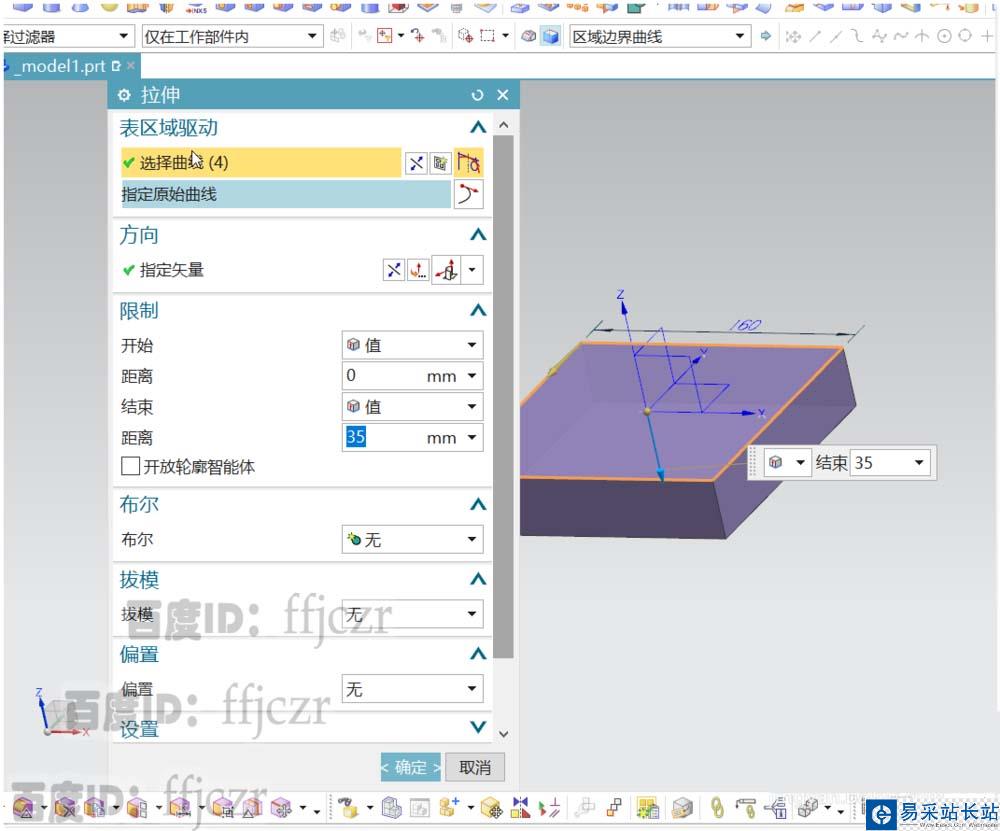

2、回到拉伸對話框，選擇拉伸方向為向下拉伸（這樣方便后面的草圖繪制）。拉伸的高度為35。得到模型的主體。

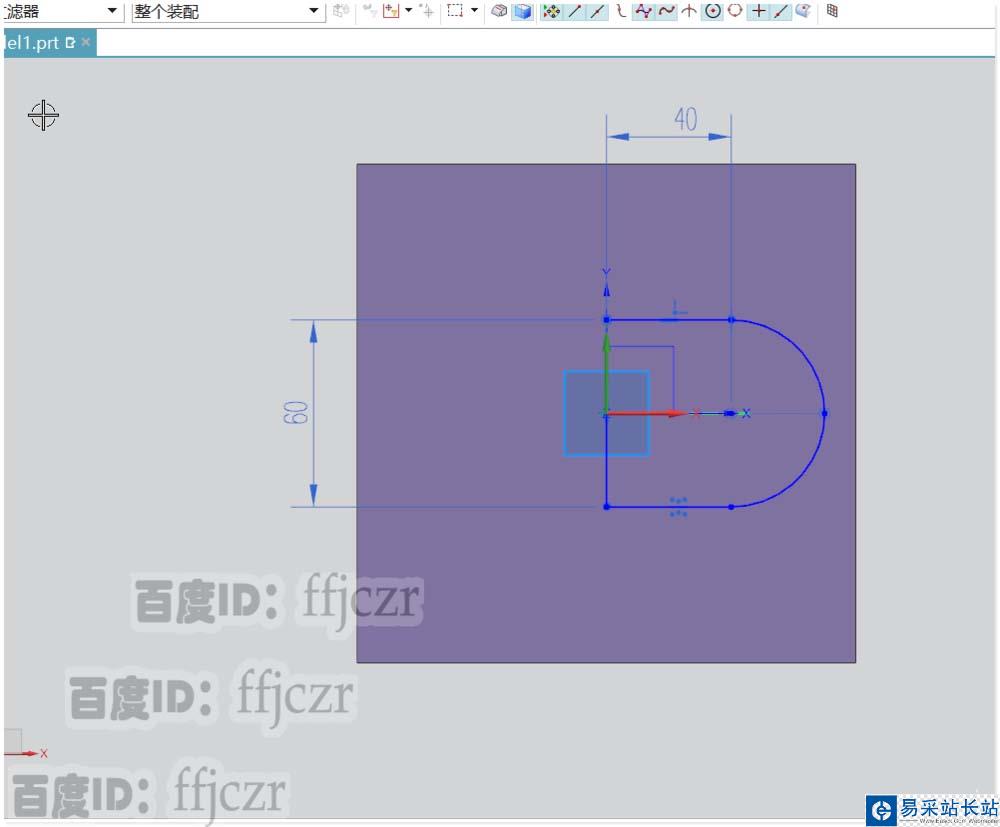

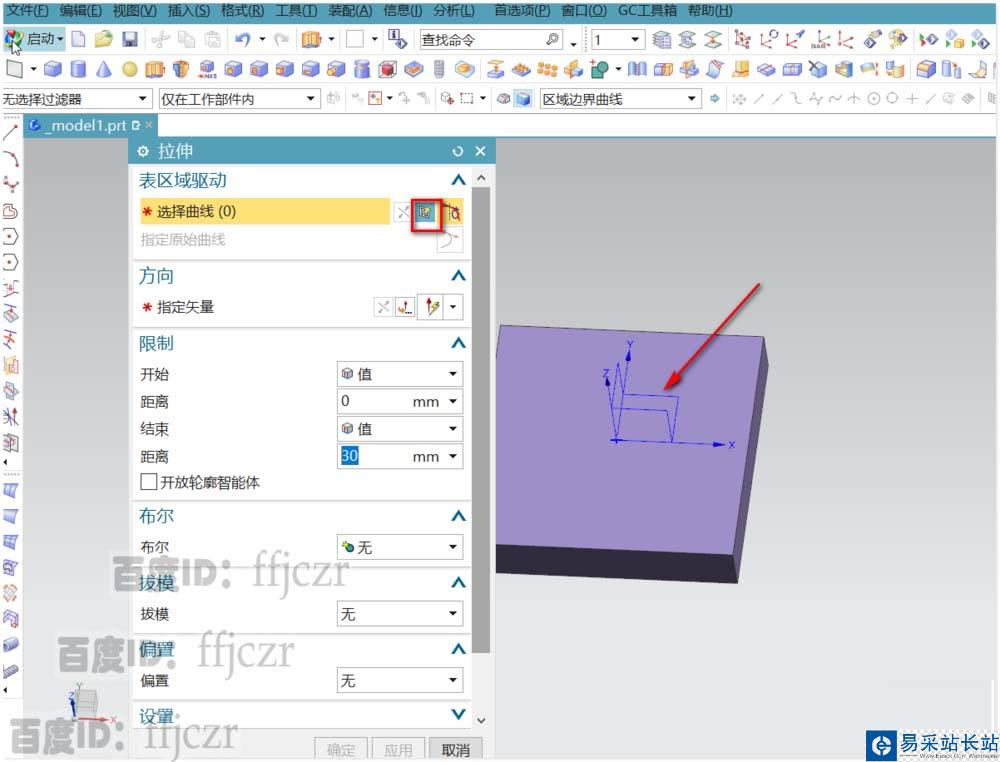

3、選用拉伸命令，截面線繪制平面為XY面。在草圖中繪出模型直身凹槽部分的截面圖。數值如圖所示，注意草圖要完全約束。

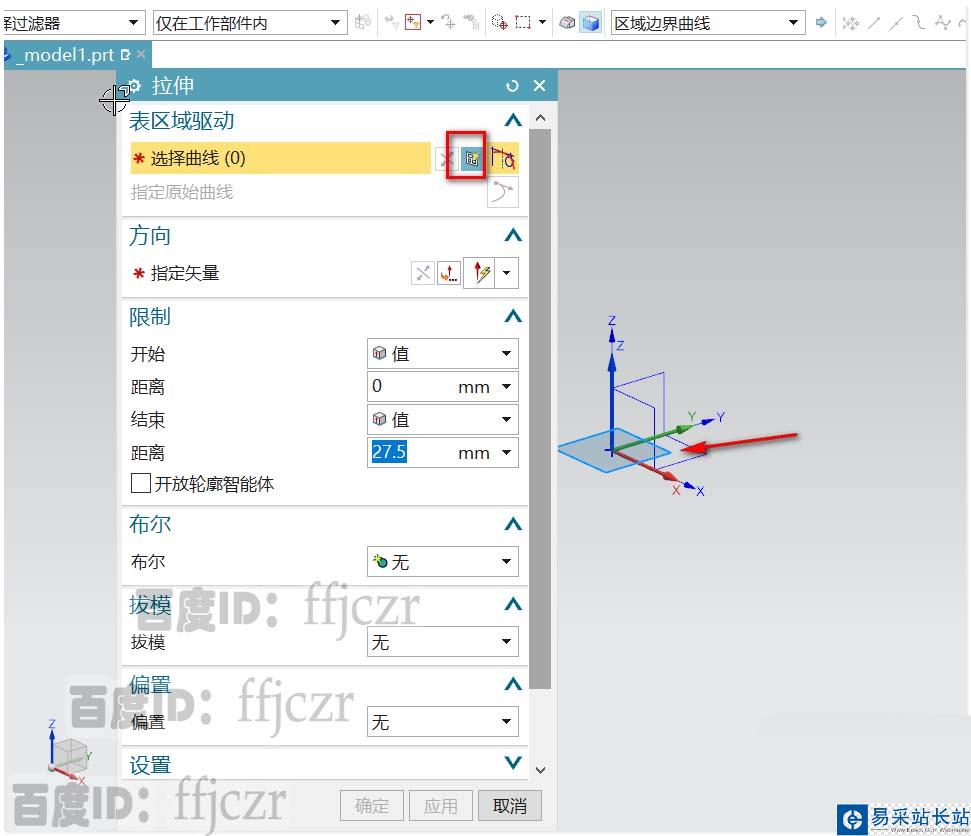

4、完成草圖，選擇向下拉伸30，并與主體進行布爾求差。得到模型凹槽直身結構。

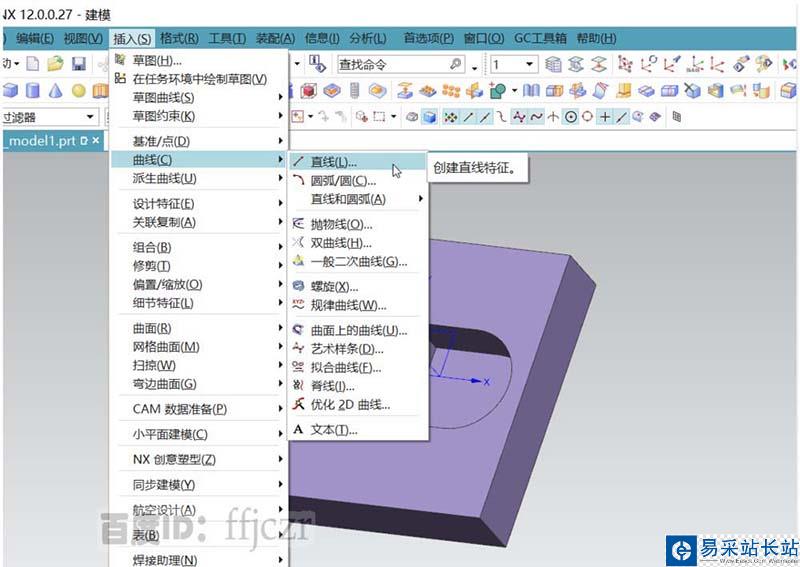

5、斜面的創建。以上的創建方法我們都常使用。下面進行斜面的創建，雖然最終也是通過拉伸，但其截面線的繪制就有點不同了。在這里選用建模中的插入--曲線來創建拉伸的截面線。

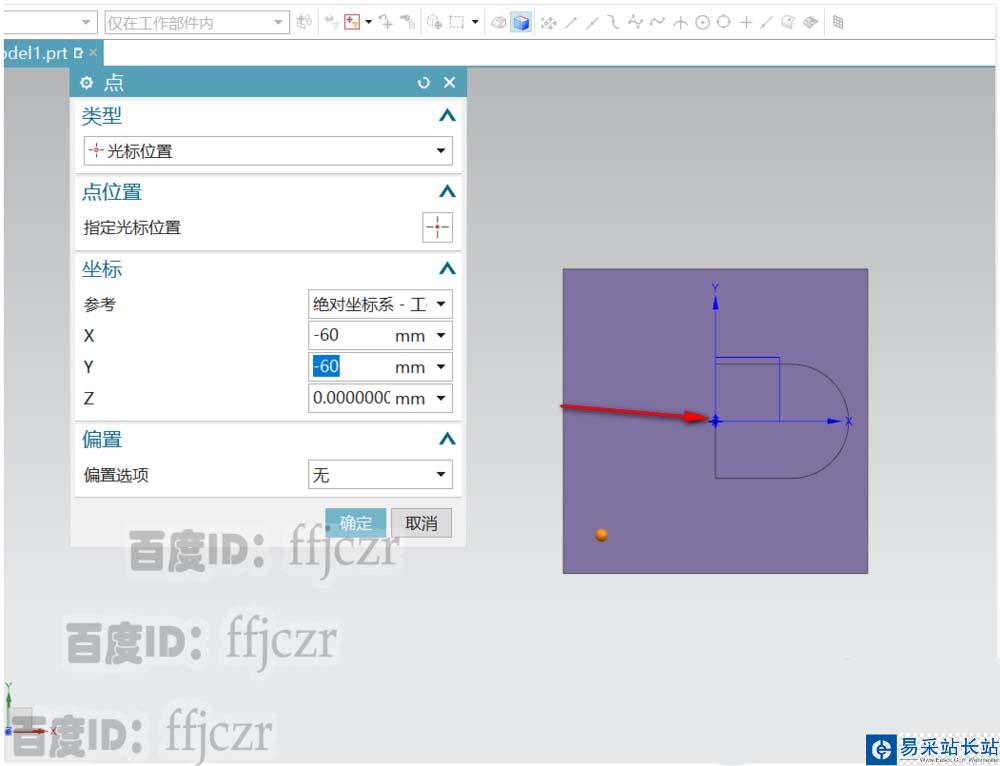

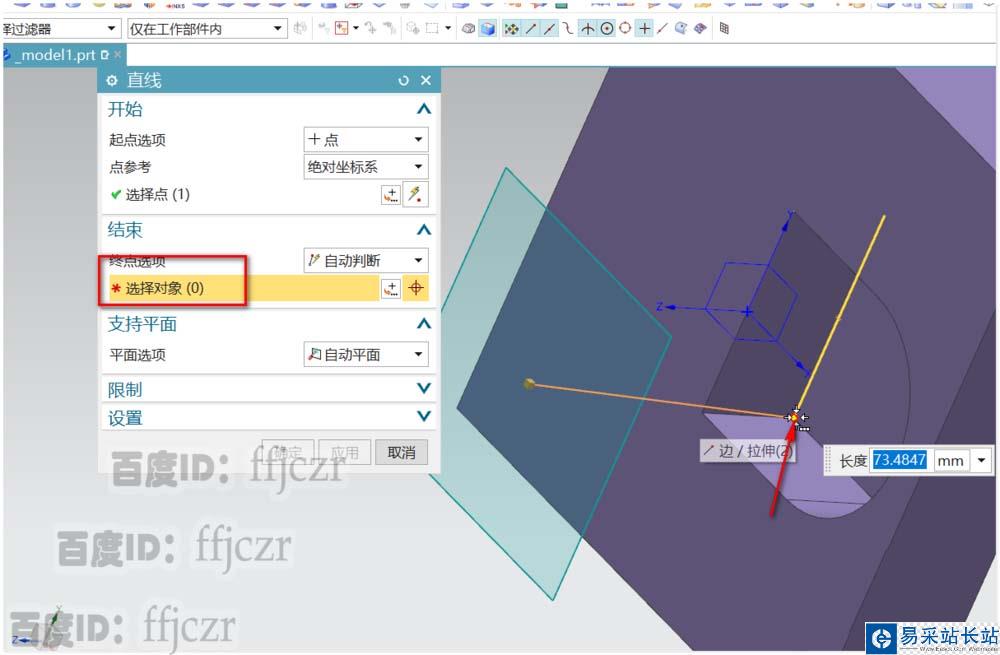

6、使用建模中的曲線來構線一定要有明確的坐標數值及相應參照點。在這里因為剛創建主體時主體的中心處于坐標原點，通過圖紙所給數據就可以確定直線的兩端點了。第一條直線的端點，坐標（-60，-60）；另一端點為凹槽下的頂角點，直接用捕捉就可以得到。
