creo4.0中創建基準目標很常用，該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：PTC CREO 4.0 M030 官方中文特別版(附破解文件+許可證+安裝教程) 64位軟件大小：5.86GB更新時間：2017-09-26

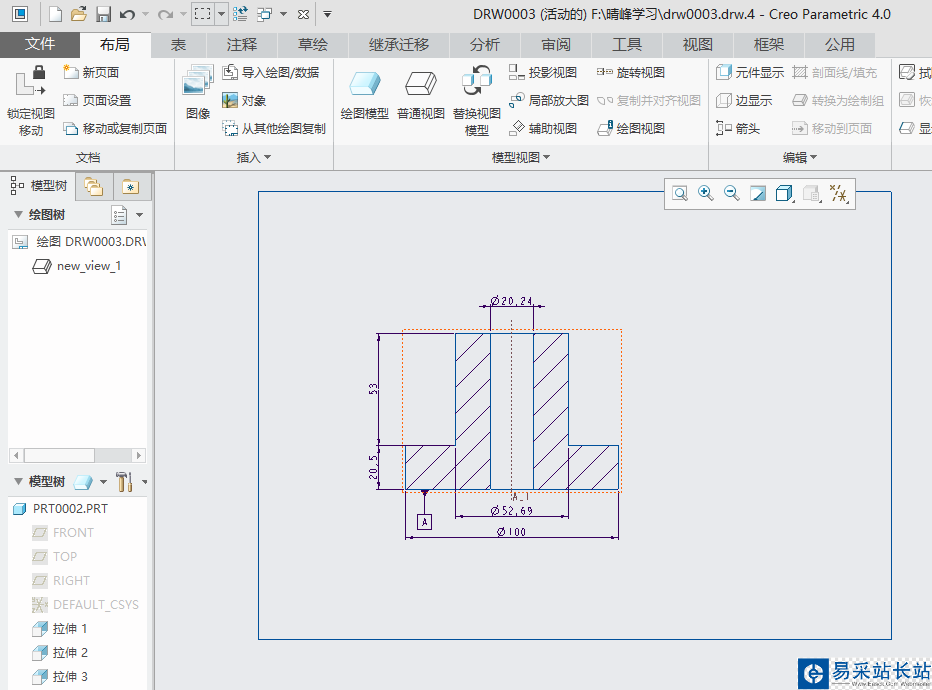

1、打開creo4.0軟件，打開一個工程圖文件。

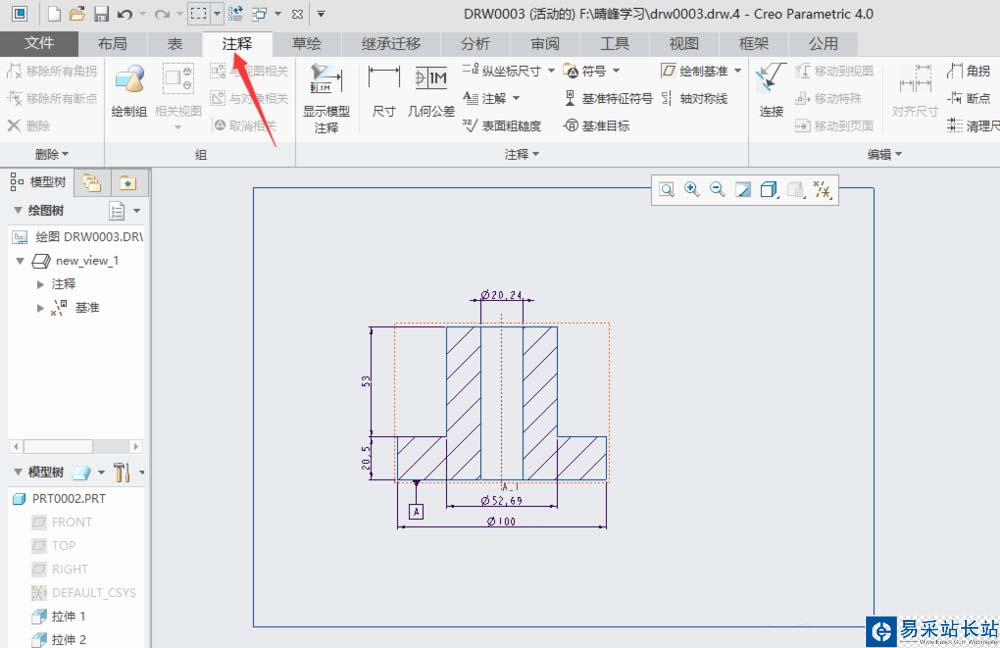

2、切換到“注釋”功能選項。

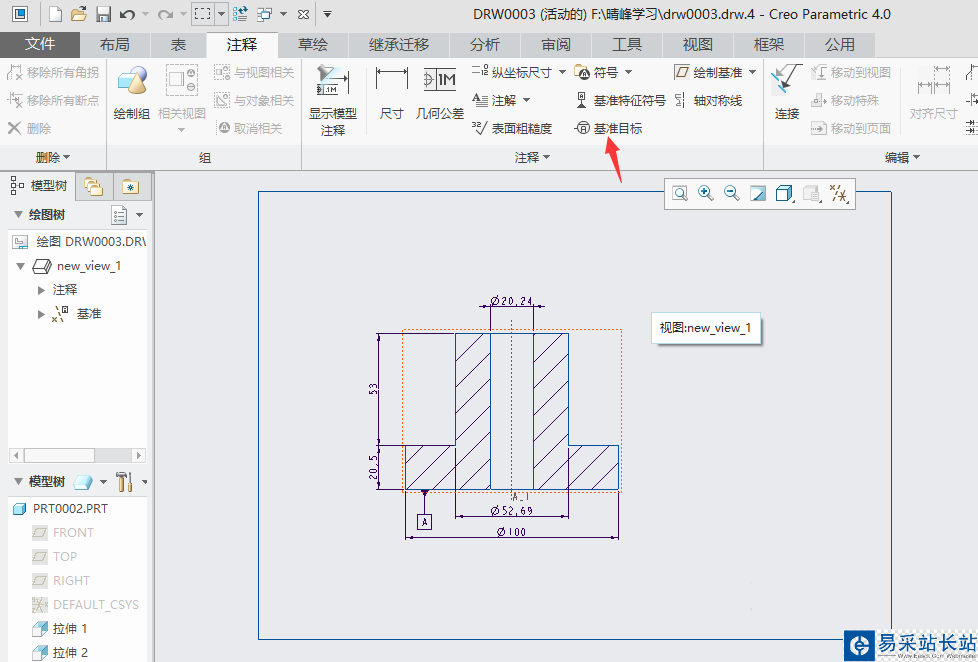

3、單擊注釋區域中“基準目標”命令。

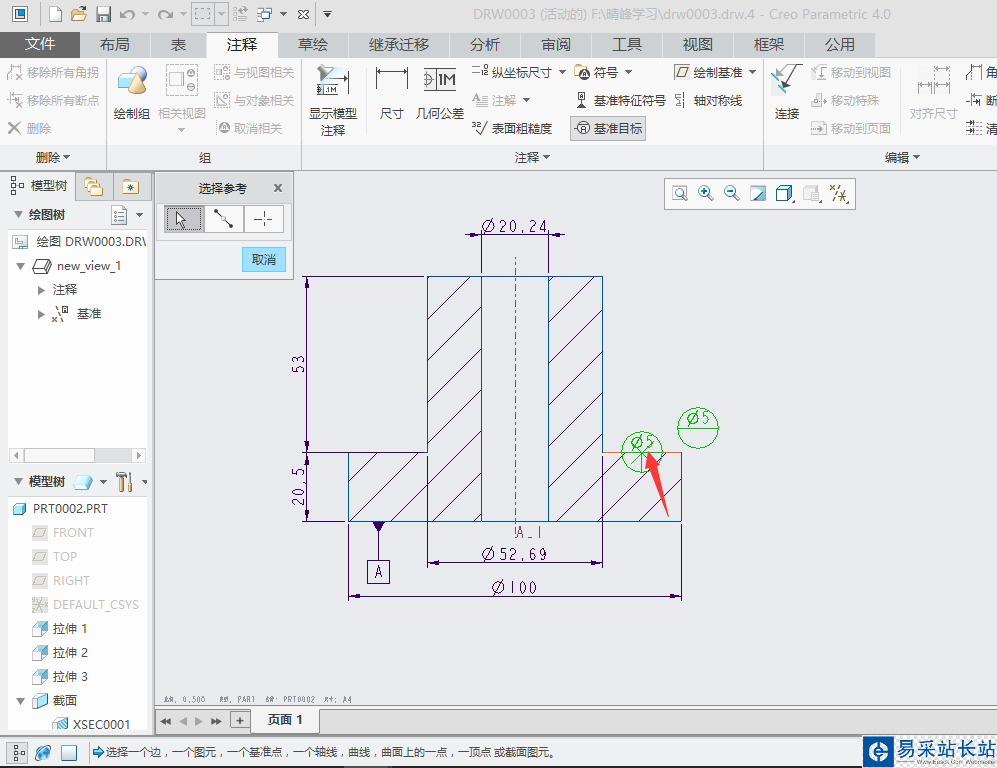

4、系統提示放置點（選擇一條邊，一個圖元，一個基準點，一個軸線，曲線，曲面上的一點，一頂點或截面圖圖元），選擇下圖箭頭標示的邊。

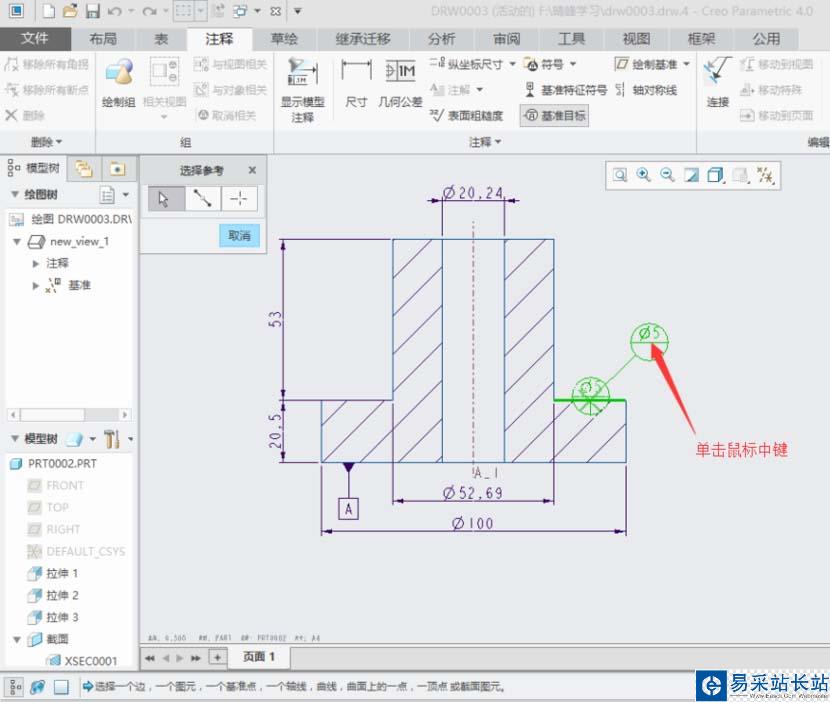

5、移動鼠標到放置基準點位置，單擊鼠標中鍵。

6、在彈出的“基準目標”控制板“大小和參考”區域，將大小設置為空，基準名稱為B1.在圖紙空白處單擊鼠標左鍵完成基準目標B1的創建。

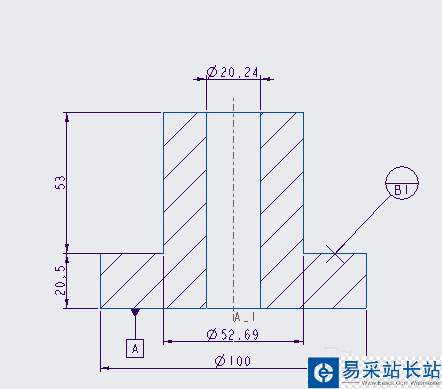

7、創建基本目標如下圖B1

以上就是creo4.0中創建基準目標的教程，希望大家喜歡，請繼續關注錯新站長站。
