ProE怎么設計立體的C型輪廓?

2024-07-16 17:33:45
字體:
來源:轉載
供稿:網友

ProE想要繪制C型輪廓,最常用的方式是畫多段線組成,這種方法較繁瑣且耗時較多,我們可以使用簡單的方法,直接調用相關模塊,一鍵即可成型,且參數調整起來也很方便,下面我們就來看看詳細的教程。

軟件名稱:proe5.0破解文件 含32位/64位 免費版軟件大小:44.3KB更新時間:2015-04-08

1、打開或新建零件,新建一個草繪,可選Top面做草繪平面。

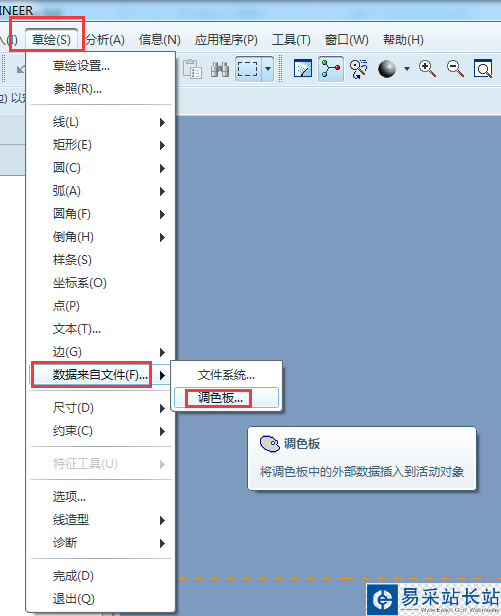

2、進入草繪界面后,依次點擊“草繪”-“數據來自文件”-“調色板”。

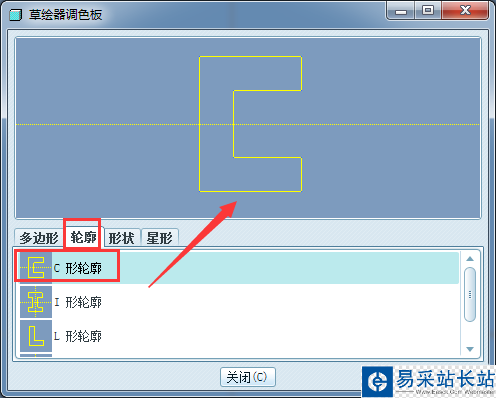

3、系統彈出“草繪器調色板”的屬性窗口如下圖所示,點擊“輪廓”,選擇“C型輪廓”,雙擊鼠標左鍵或者拖動到草繪界面,隨意找個位置單擊鼠標左鍵將其放置。

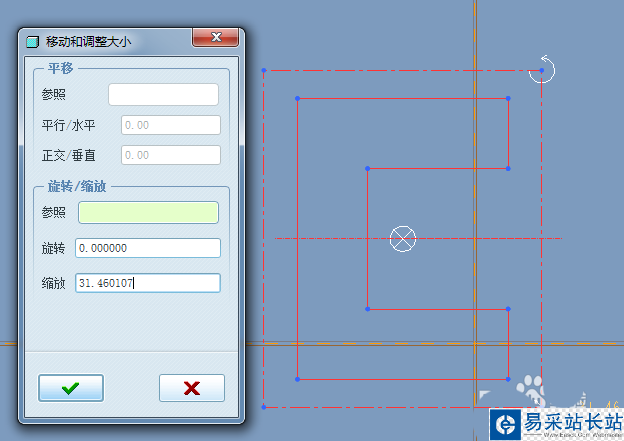

4、放置在草繪界面后的效果如下,會有一個默認尺寸和位置。

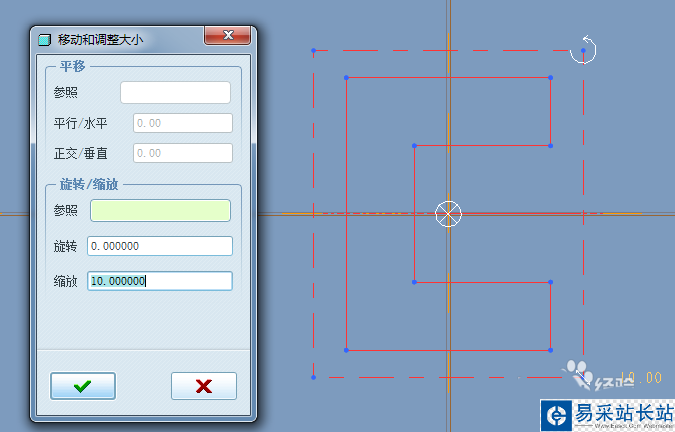

5、調整縮放比例為10或其它值,拖動中心點至原點,不進行旋轉。

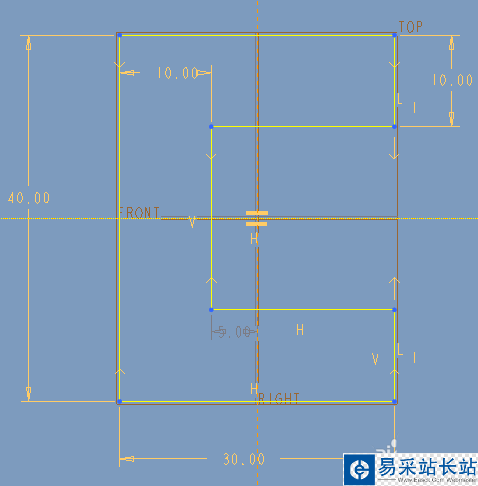

6、效果如下,可通過尺寸驅動繼續對各參數進行調整。

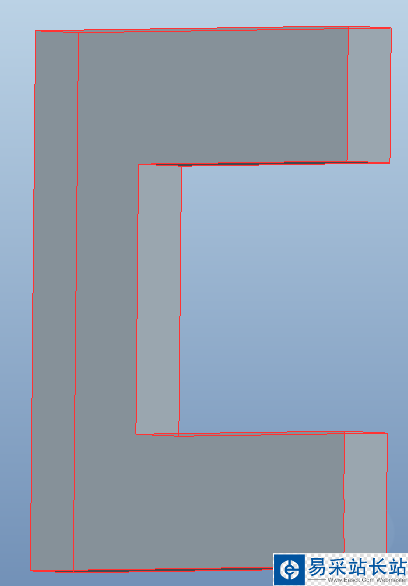

7、可通過拉伸形成下圖所示的C型輪廓實體,當然也可拉伸切除材料,或者進行旋轉等其它特征操作。

以上就是ProE快速創建C型輪廓的教程,希望大家喜歡,請繼續關注錯新站長站。
