等值線是什么？高線圖又是什么？如何利用origin畫等高線圖？等值線是制圖對象某一數量指標值相等的各點連成的平滑曲線，由地圖上標出的表示制圖對象數量的各點，采用內插法找出各整數點繪制而成的。等值線地圖的編制，則通常是在地理底圖上標出制圖對象的相對點位（測站）的數值，然后把數值相等的點聯成圓滑曲線，勾畫出制圖對象的空間結構特征。常見有等溫線，等壓線，等高線，等勢線等。origin等值線圖有彩色，黑白，灰度等值線等等，接下來我們就對在origin9.1中繪制彩色等值線圖的方法進行簡單介紹！

軟件名稱：originpro9.1(函數繪圖軟件) 32位/64位 英文特別版(附破解文件+安裝教程)軟件大?。?50.6MB更新時間：2018-01-29

在origin9.1中繪制彩色等值線圖教程

1、在origin9.1中，對于等值線圖的要求有兩種，一是彩色等值線圖，黑白等值線圖，灰度等值線圖，剖面等值線圖，極坐標等值線圖，要求XYZ各一列數據，三角等值線圖要求XY各一列，Z兩列，本文以彩色等值線圖為例子進行簡單介紹，輸入數據如下圖：

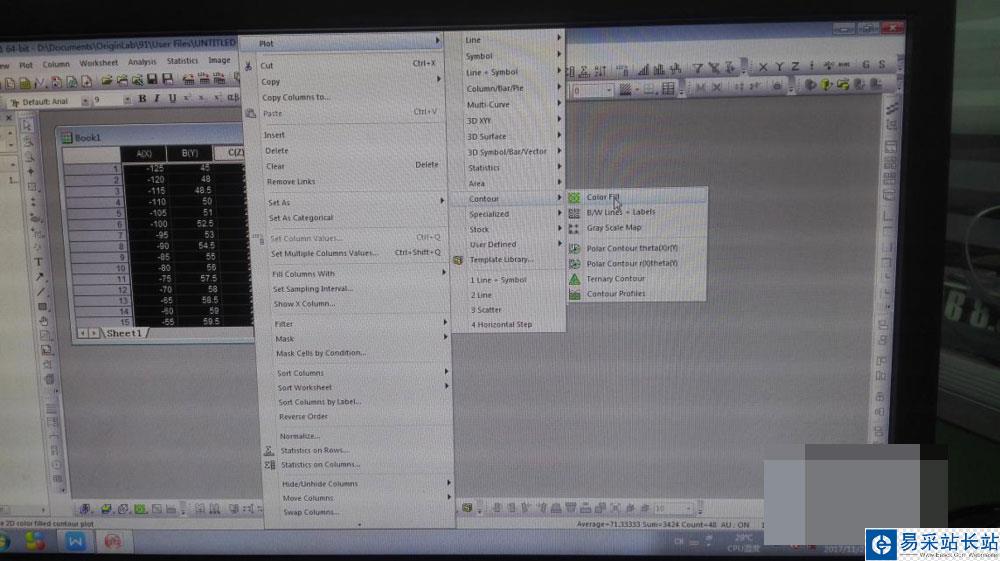

2、選中數據，鼠標右鍵選擇Plot---Contour，操作過程如下：

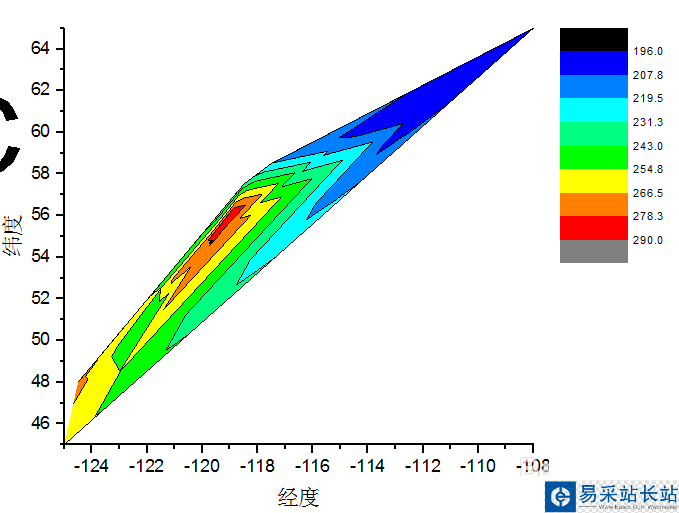

3、設置X軸為經度，Y軸為緯度，Z軸為5月份降水量，繪制結果如下圖：

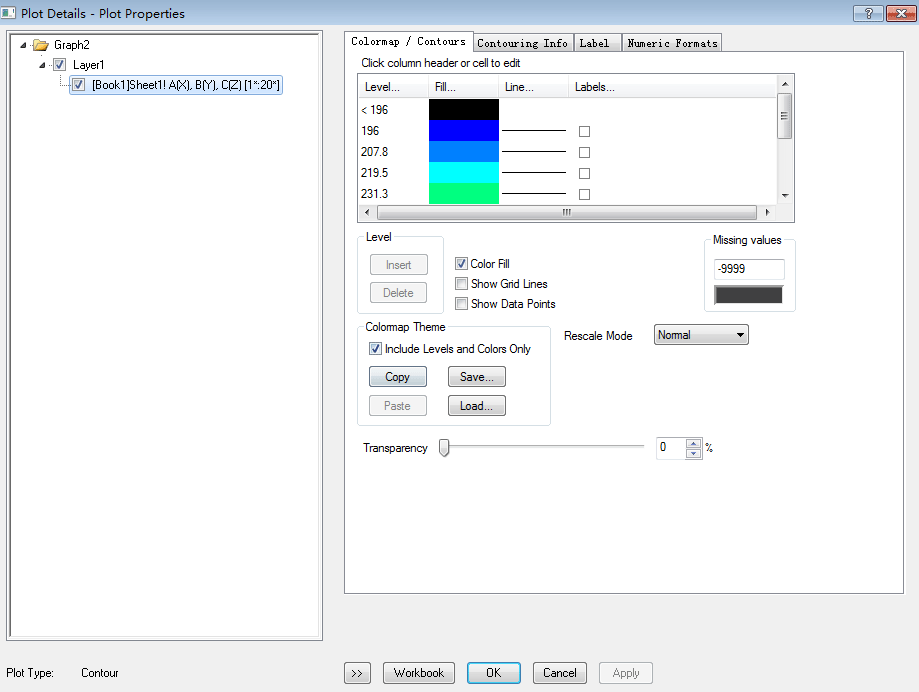

4、鼠標雙擊等高線圖，彈出等高線圖設置對話框

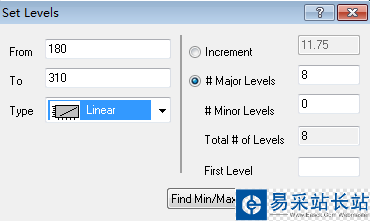

5、點擊Colormap/Contour選項下面的level，彈出level設置對話框，可是設置level水平的最小值和最大值，設置水平的Type，在此將最小值設置為180，最大值設置為310，Type設置為線性的，設置完成后點擊OK

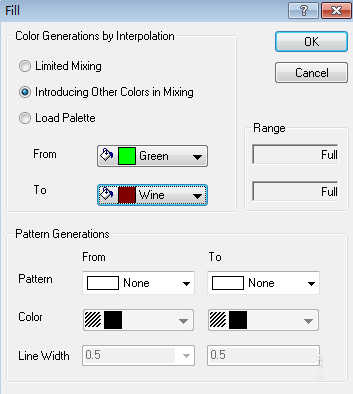

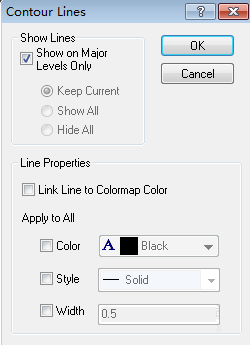

6、點擊Colormap/Contour選項下面的Fill，可以對填充的顏色進行設置，點擊line可以對等高線進行設置，如圖：

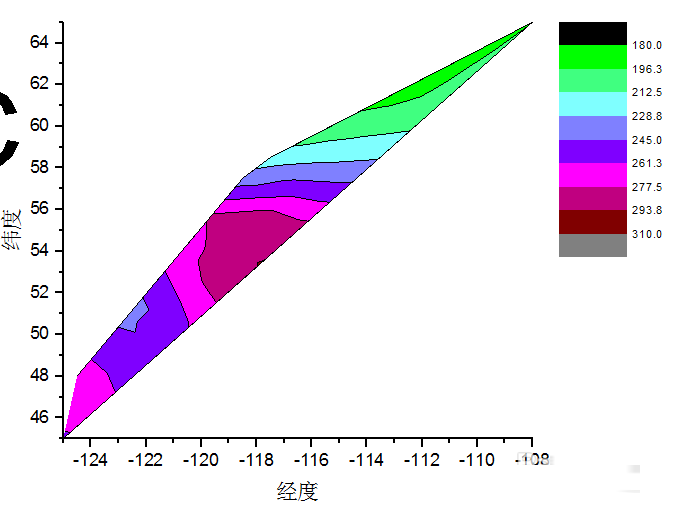

7、設置完成后結果如下圖

教程結束，以上就是關于origin怎么畫等高線圖?在origin9.1中繪制彩色等值線圖教程的全部內容，小編就給大家介紹到這里了！更多關于origin的使用教程，盡在錯新站長站網站哦！
