UG草圖中想要繪制2D截面圖，該怎么實現呢？請看下文詳細介紹。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大小：5.15GB更新時間：2017-11-01

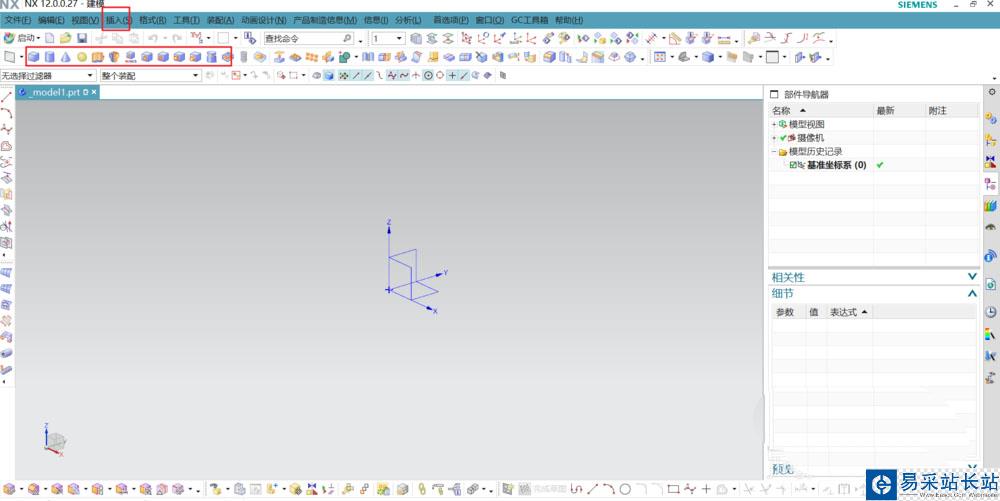

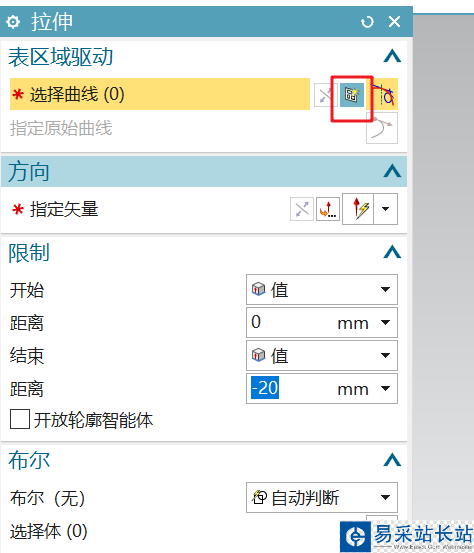

1、繪制截面圖時，我們一般會通過草繪或直接在相應命令中進入草繪模式來進行繪制。但是一些常規性的截面圖，每次都要重復去草繪是不是很浪費時間？

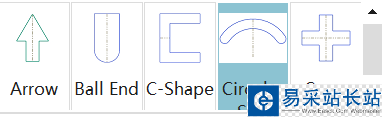

2、像下圖這種截面圖，是不是在草繪中常遇到。每次繪截面圖時都要重新繪一次，只不過是里面的數值不同而已。這種情況就可以通過重用庫來解決了。

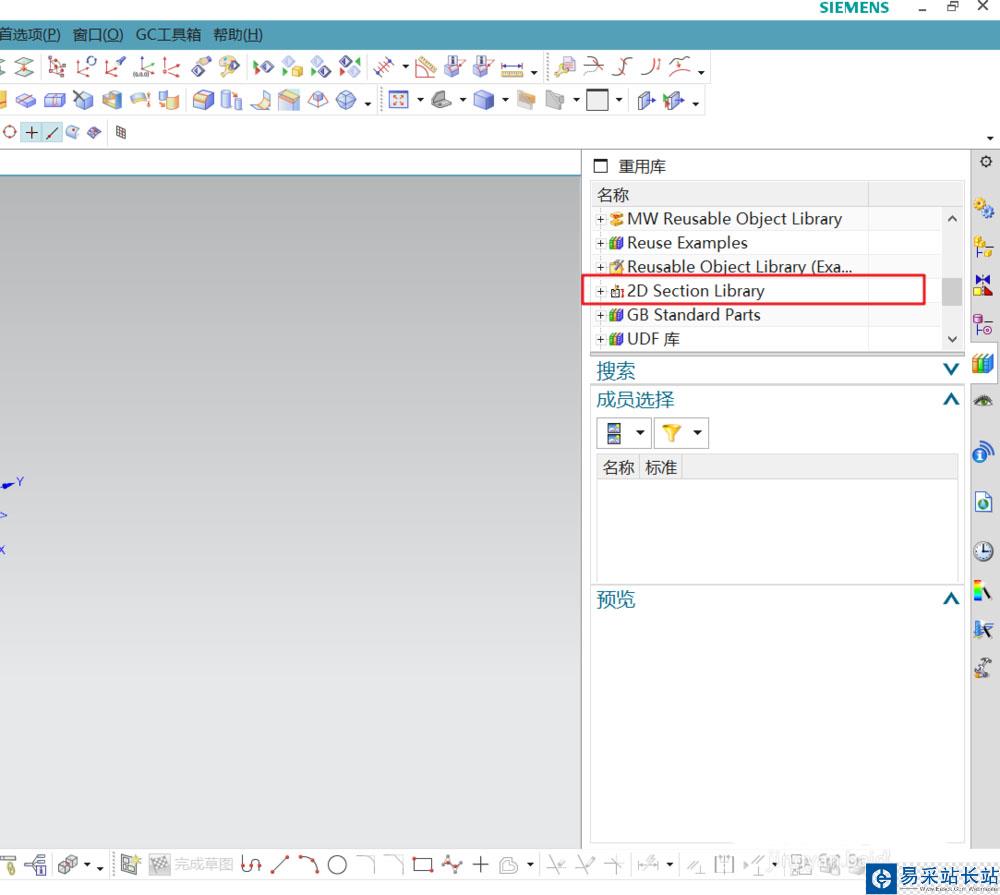

3、重用庫的作用就是將重復的常規模型標準化，通過修改參數得到想要的結果。2D截面圖就在其中。來看下怎么用它吧。

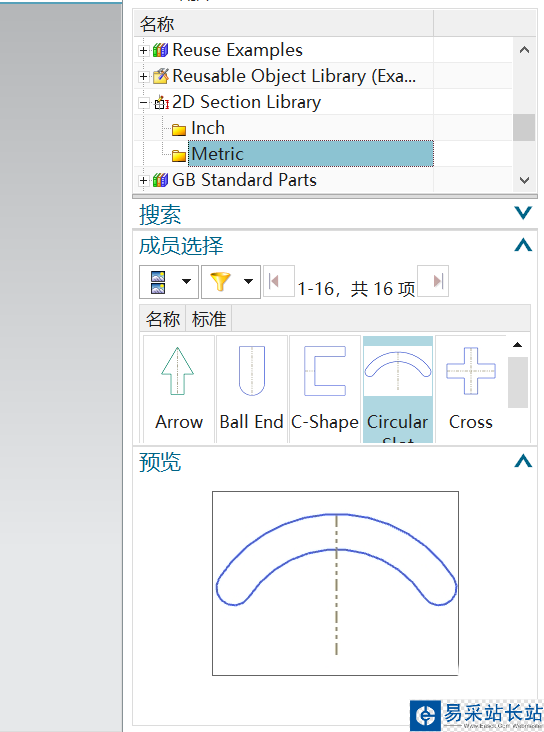

4、點開2D截面圖，可以看到有二個文件夾，分別存放著英制和公制的標準件。公制是我們常用的。

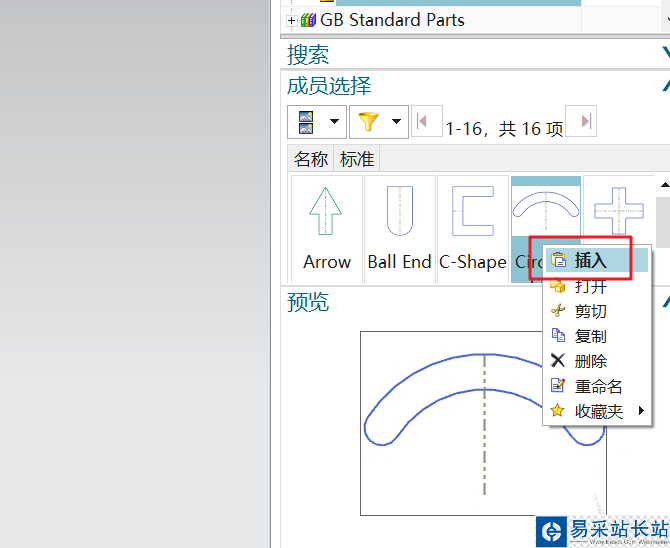

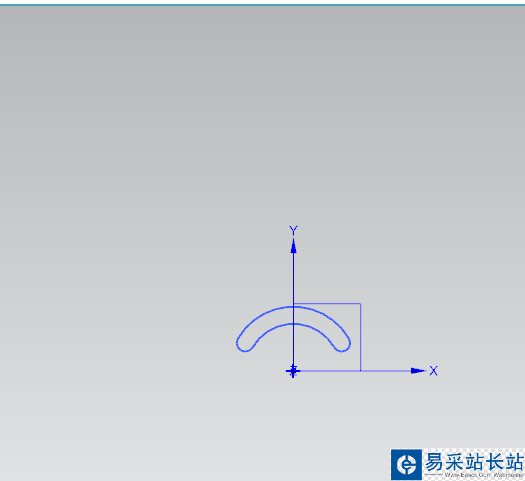

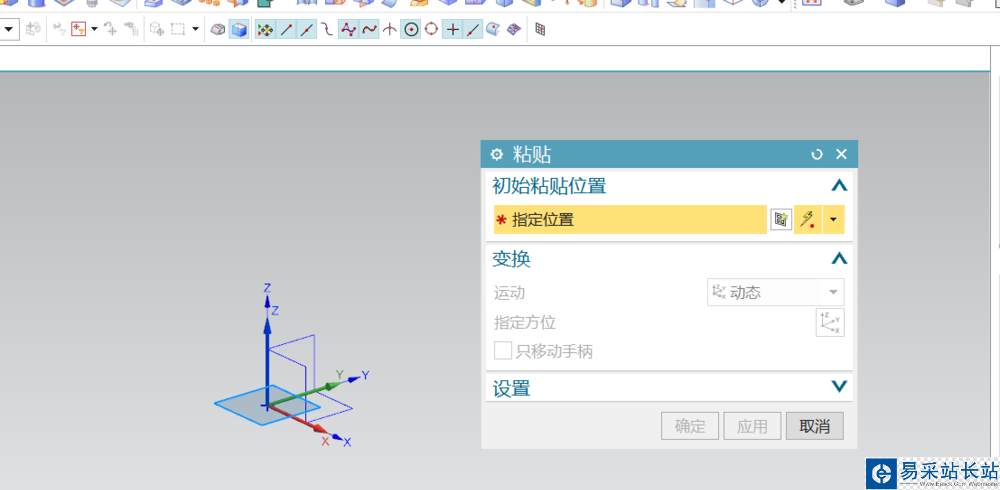

5、打開公制文件夾，選取想要的2D截面圖。鼠標點右鍵選插入（直接雙擊相應圖 標也行）， 彈出的對話就是讓你選擇放置標準件在哪個面上，哪個點上。調出后的圖形，通過雙擊可進入草繪模式，這里可以對該截面圖進行修改。從面得到準確的2D截面圖。

以上就是ug2D截面圖的繪制方法，希望大家喜歡，請繼續關注錯新站長站。
