在設計零件的時候，特別是滑動結構很常用到燕尾槽，該怎么畫燕尾槽呢？下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大小：5.15GB更新時間：2017-11-01

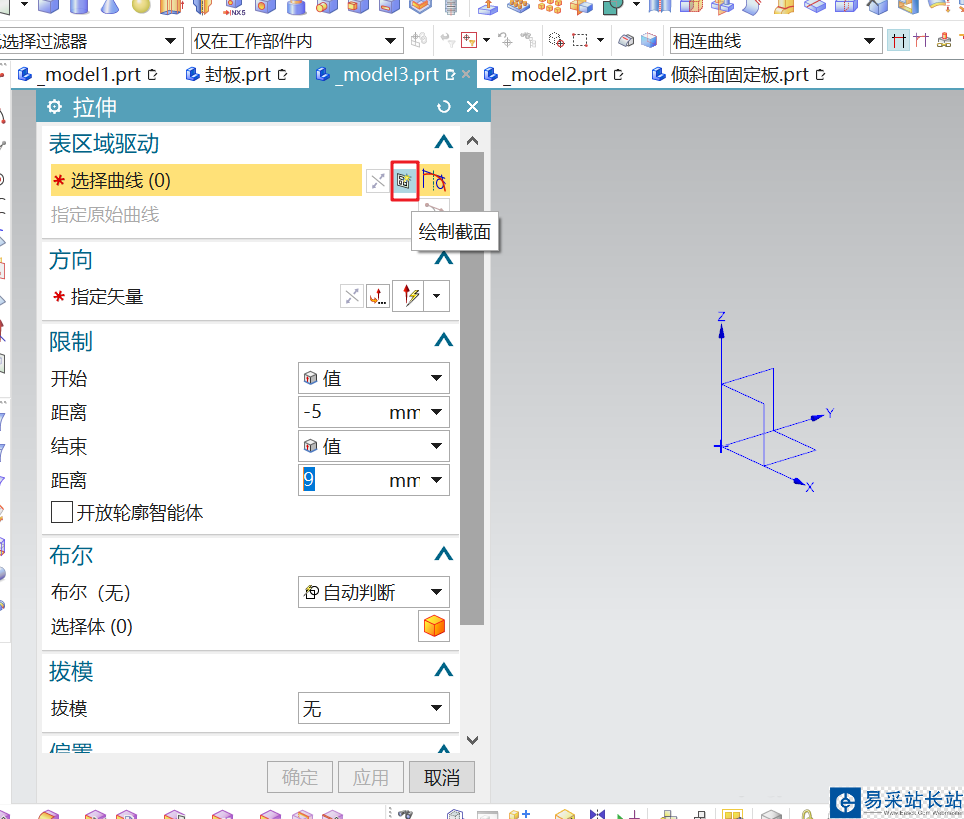

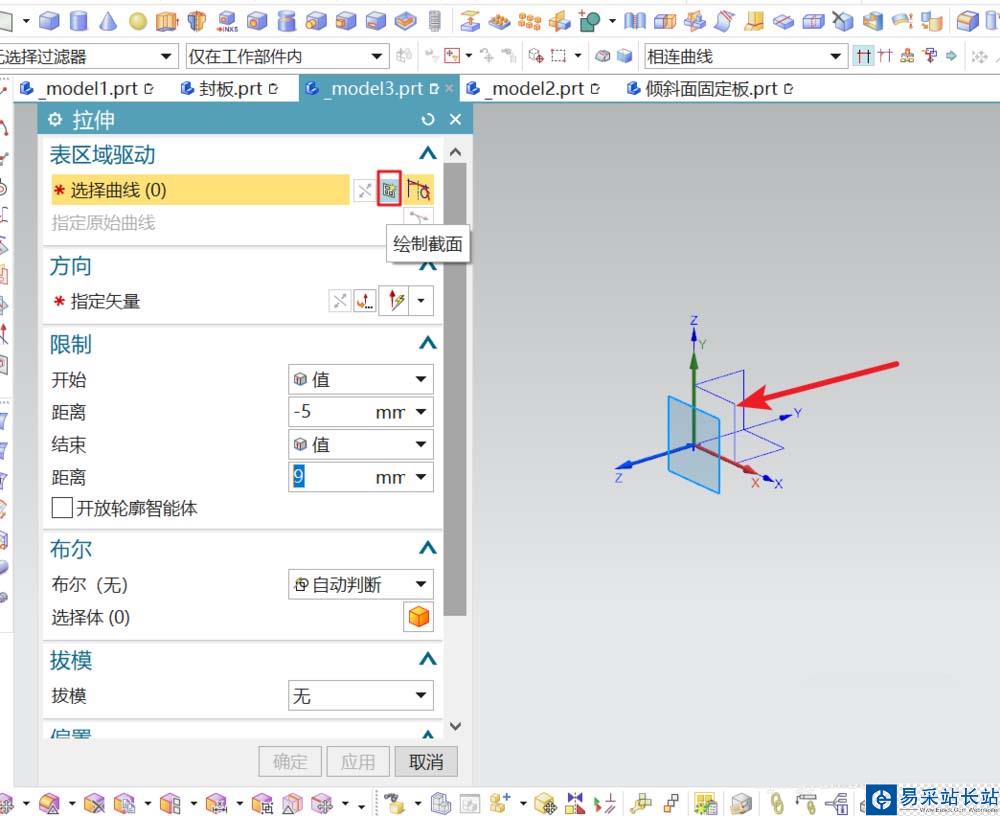

1、新建建模文件，該零件的主體可直接通過拉伸得到；選用拉伸，以XZ面為草圖平面進行截面線的繪制。

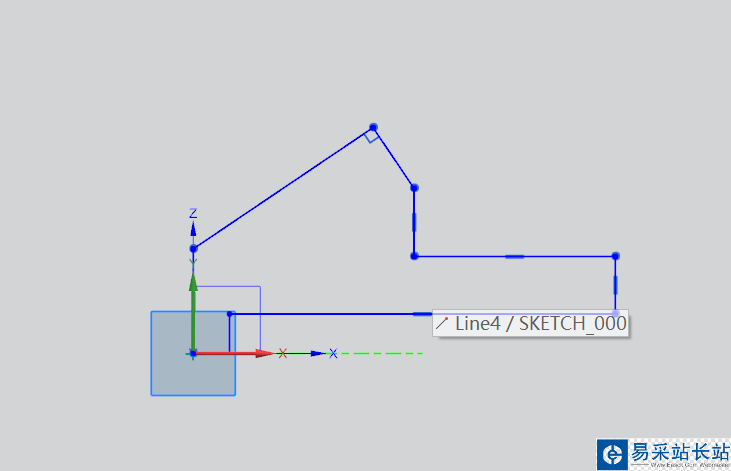

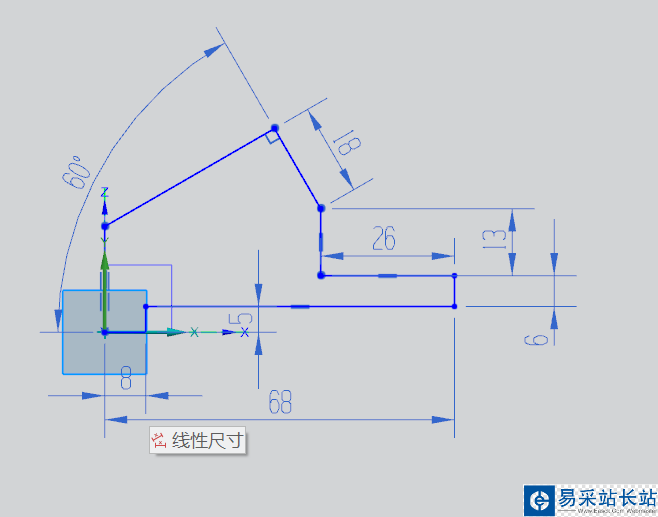

2、先用輪廓線，繪出大概輪廓；再用標注及約束來確定截面線。如圖所示。

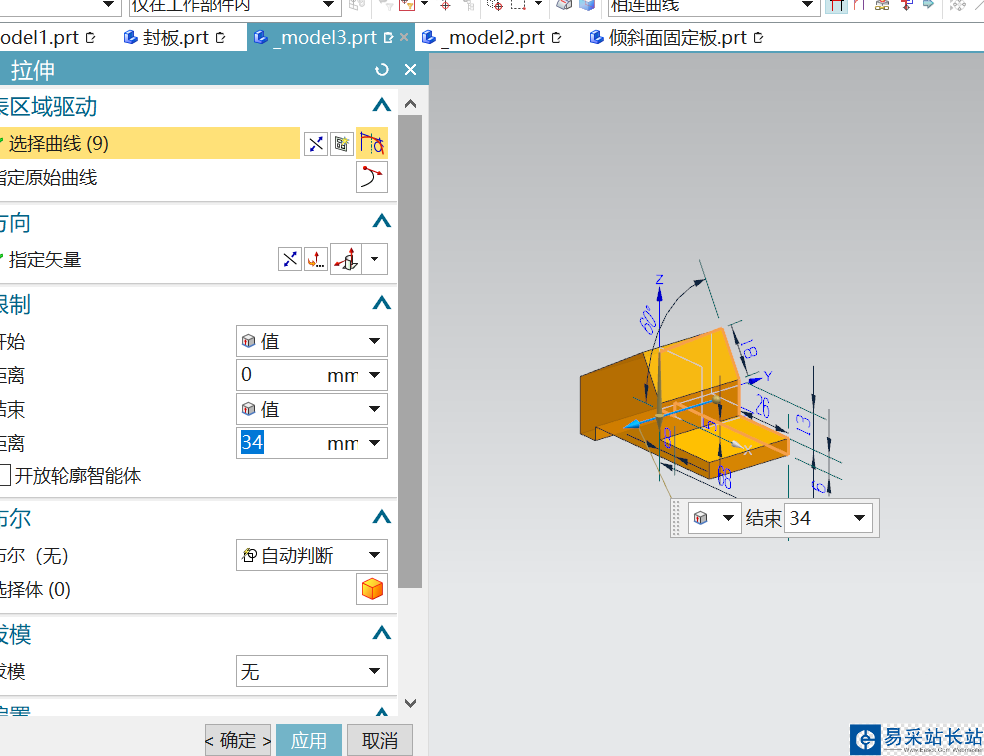

3、退出草圖模式，將拉伸的距離設定為34即得到基礎外形。

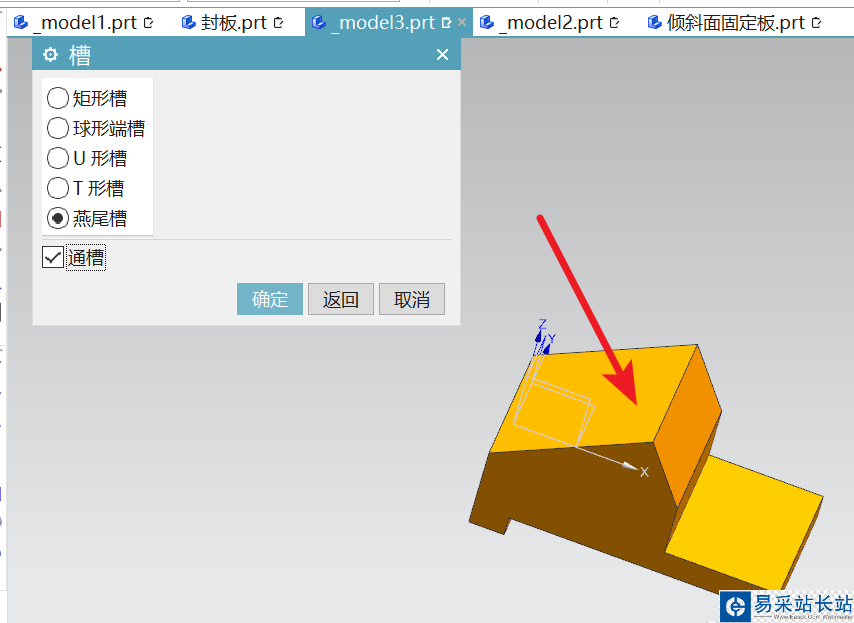

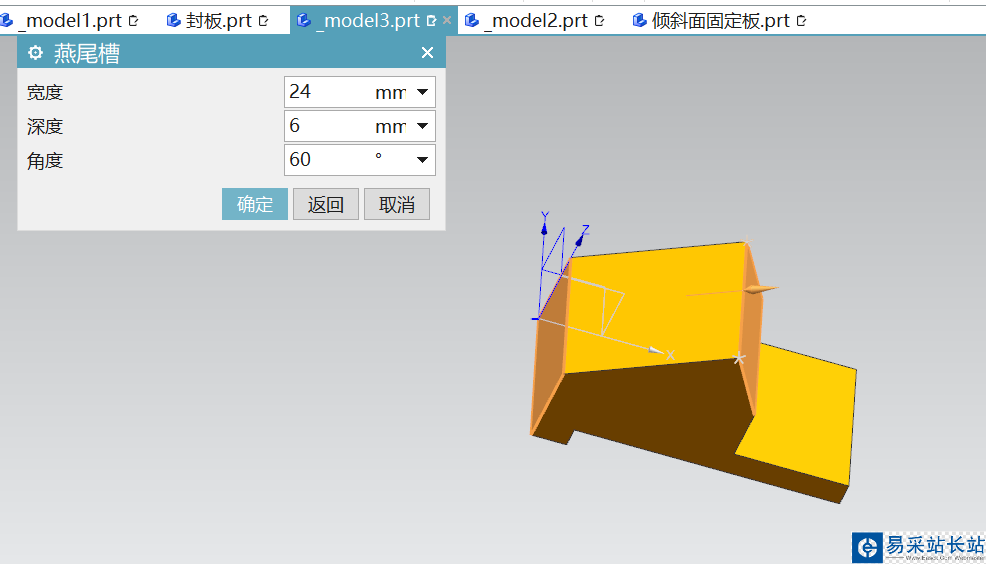

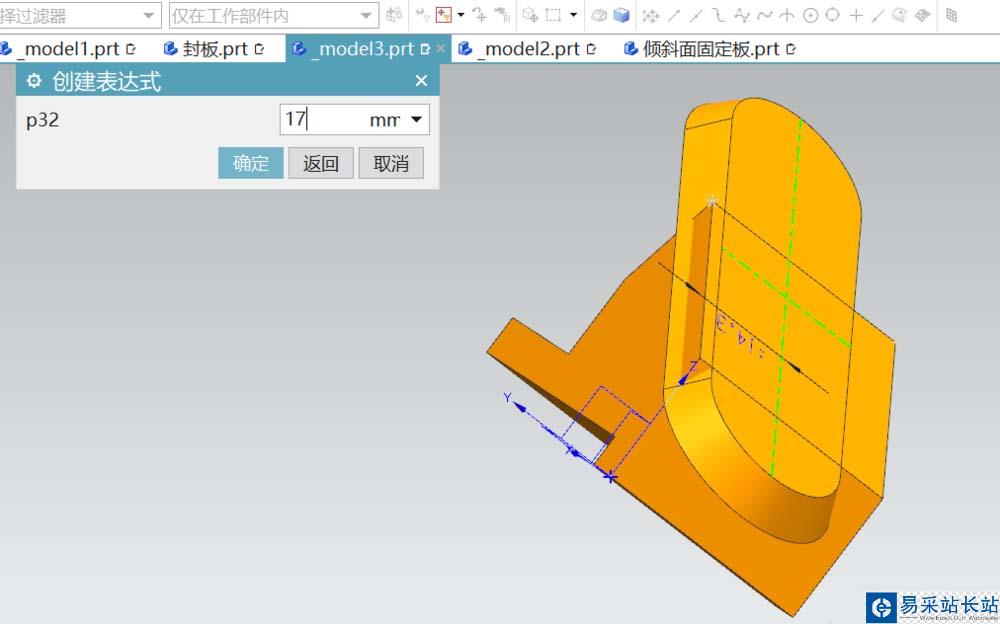

4選用鍵槽命令，選用”燕尾槽“并激活”通槽“；具體參數如圖所示，得到一個在該斜面的中間開出的燕尾槽。
