之前我們介紹過ProE創建單向邊界混合曲面的教程，今天我們就來看看創建雙向邊界混合曲面的教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

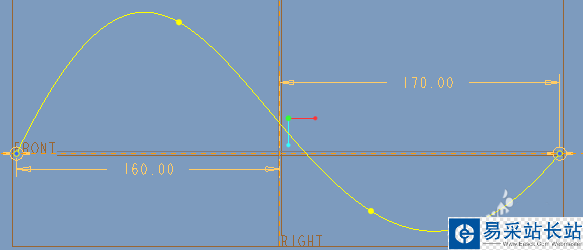

1、新建零件，在TOP面上隨意繪制一條曲線，尺寸可參考下圖，按√完成草繪。

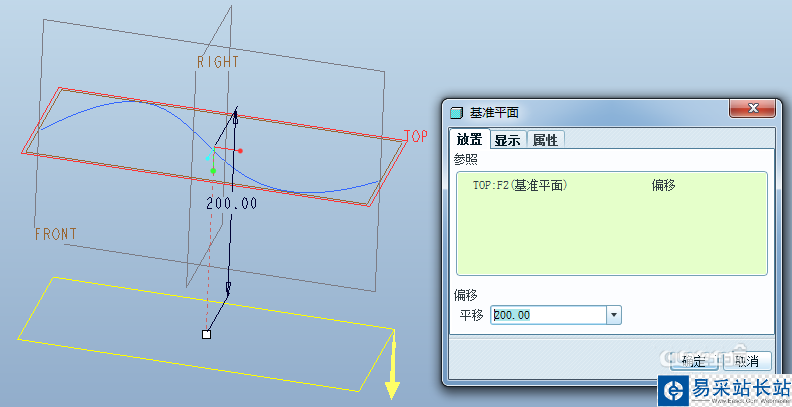

2、將TOP面平移200創建基準面DTM1。

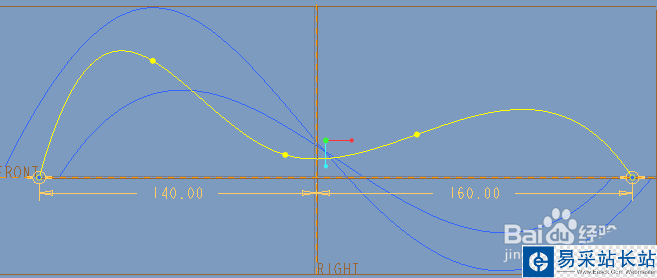

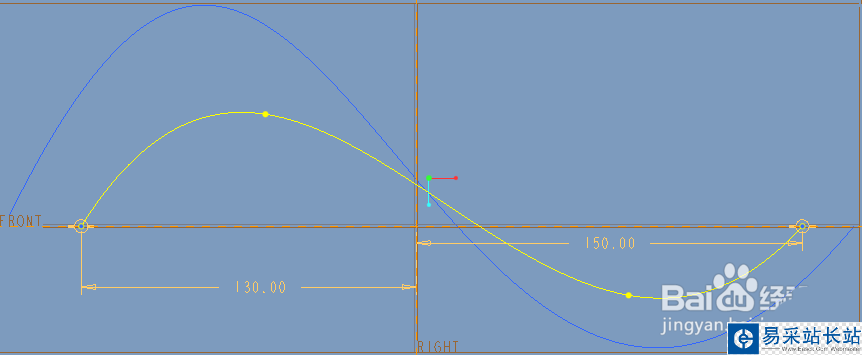

3、在DTM1面上隨意繪制一條曲線，尺寸可參考下圖，按√完成草繪。

4、將TOP面向相反方面平移200創建基準面DTM2，在DTM2面上隨意繪制一條曲線，尺寸可參考下圖，按√完成草繪。

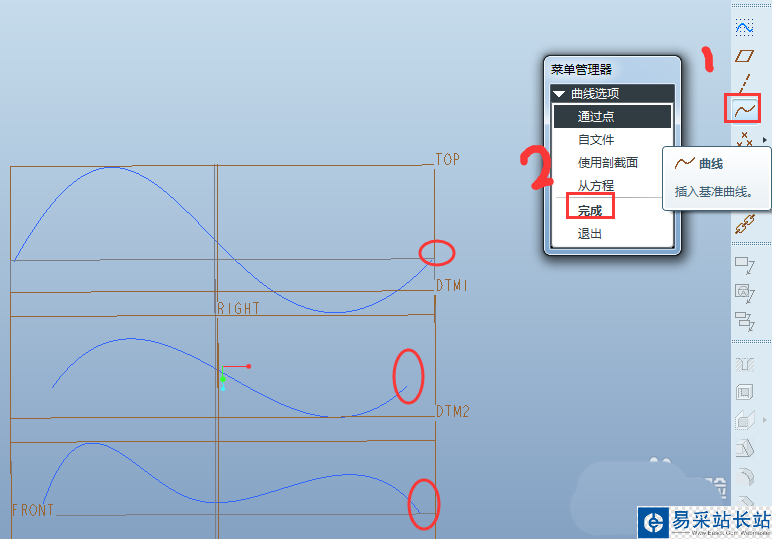

5、點擊工具欄的“基準曲線”按鈕，選擇三條草繪曲線的端點創建基準曲線。

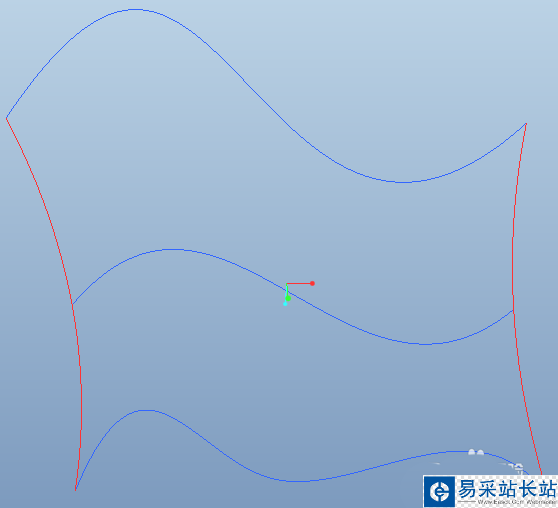

6、兩端的基準曲線建好后如下所示。

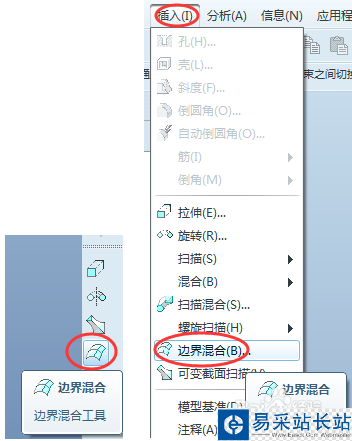

7、點擊工具欄里的“邊界混合”按鈕（下圖左），或者依次點擊“插入”-“邊界混合”（下圖右）。

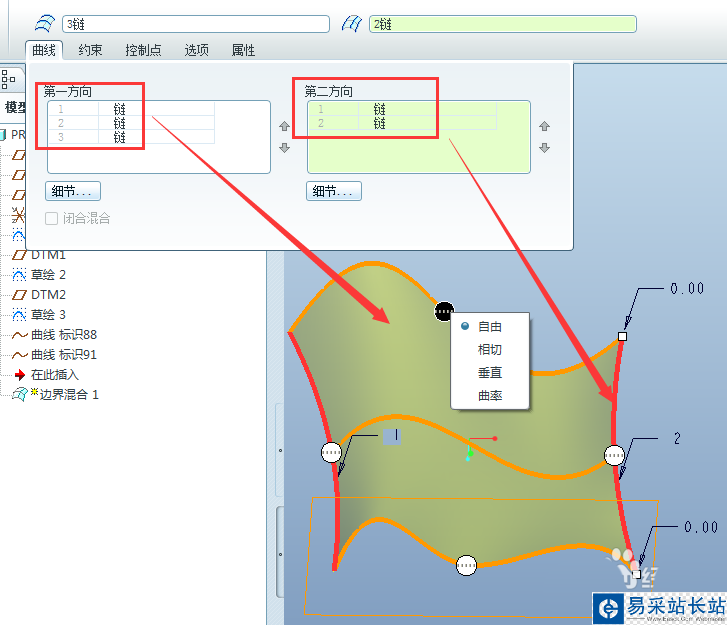

8、系統彈出如下“邊界混合”的操控面板，點擊“曲線”，在第一方向按Ctrl拾取三條曲線，在第二方向按Ctrl拾取兩條曲線，點擊“約束”或者右鍵點擊曲線上的圓圈，可對曲面的起始和終端進行約束如自由、相切、曲率、垂直等，我們選取默認值自由，其它幾種形式大家可以自行嘗試。預覽效果如下，點擊√完成。

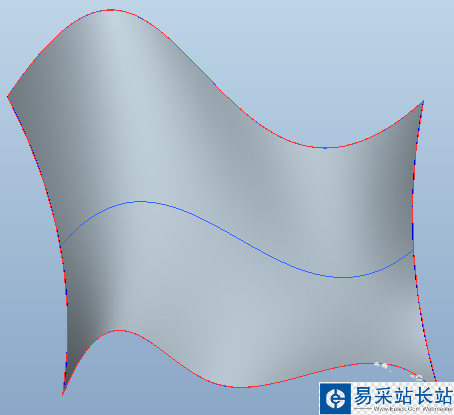

9、最終效果如下。

以上就是ProE雙向邊界混合曲面創建方法，希望大家喜歡，請繼續關注錯新站長站。
