之前我們介紹過關于ProE投影曲線中的投影草繪的方法，今天我們就來介紹關于ProE投影鏈的教程，請看下文詳細介紹。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

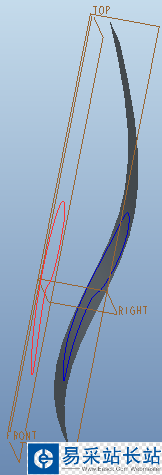

1、新建零件，創建如下曲面和在曲面上的曲線。

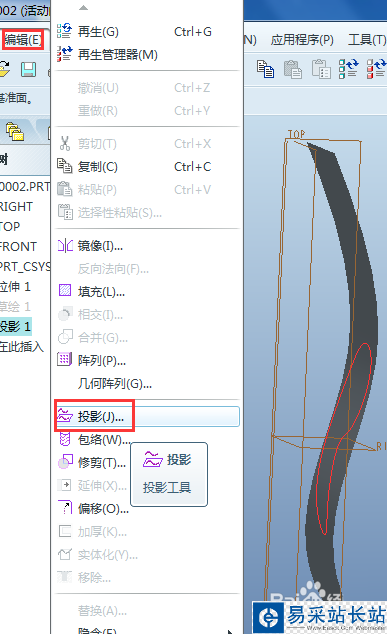

2、選擇曲面上的曲線，依次點擊“編輯”-“投影”。

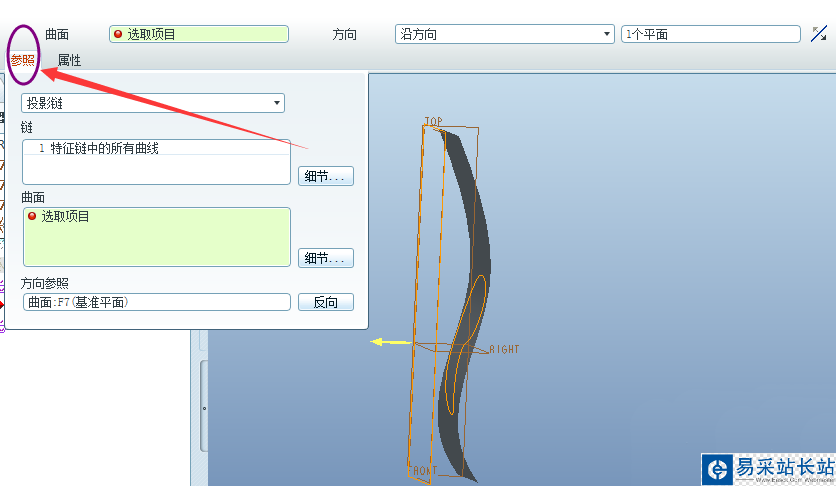

3、彈出如下“投影”的操控面板，點擊“參照”。

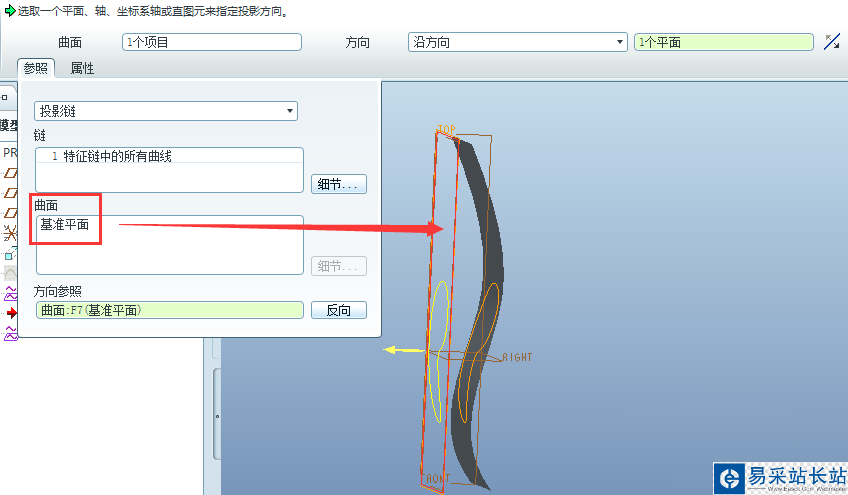

4、“曲面”項選擇基準面Top，其余默認，預覽效果如下，點擊√完成。

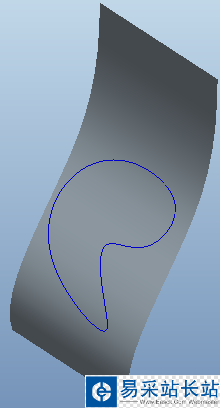

5、最終效果如下。

以上就是ProE創建投影鏈的教程，希望大家喜歡，請繼續關注錯新站長站。
