Pro/E草繪制草圖的時候，需要繪制多邊形，該怎么繪制這些圖形呢？下面我們就來看看詳細的教程。

軟件名稱：Proe5.0 M280終極版本 32位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大小：3.15GB更新時間：2017-06-14

一、繪制正矩形

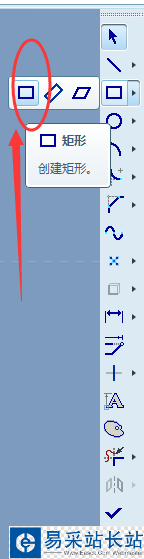

1、點擊草繪功能區的“矩形”按鈕，下圖所示。

2、在草繪區適當位置單擊左鍵，定下矩形的一個頂點，然后在另一位置通過點擊左鍵定下對角點，點擊中鍵進行確認并退出矩形繪制，見下圖。

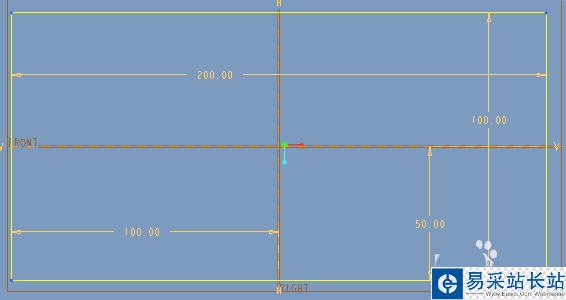

3、雙擊尺寸并進行修改，完成矩形尺寸和位置的設置，如下圖。

二、繪制斜矩形

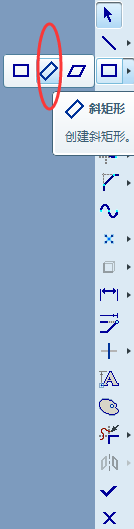

1、點擊草繪功能區的“斜矩形”按鈕，下圖所示。

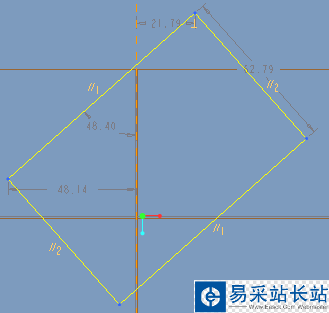

2、在草繪區適當位置單擊左鍵，定下斜矩形的一個頂點，然后在另一位置通過點擊左鍵定下一條邊，最后拖動鼠標定下斜矩形的另一個方向并點擊左鍵確認，點擊中鍵進行確認并退出斜矩形繪制，見下圖。

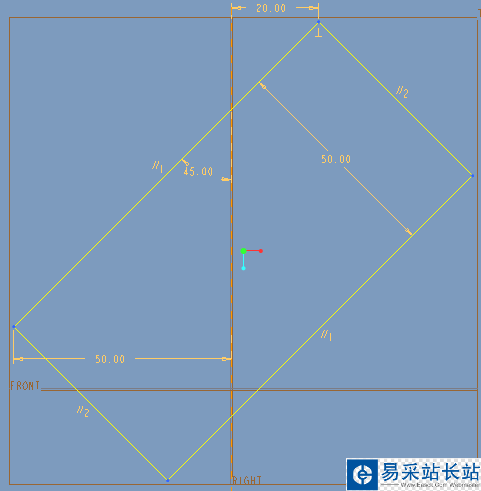

3、雙擊尺寸并進行修改，完成斜矩形尺寸和位置的設置，如下圖。

三、繪制平行四邊形

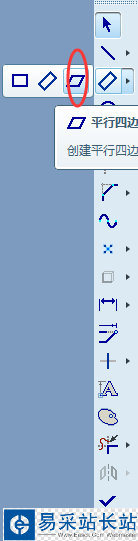

1、點擊草繪功能區的“平行四邊形”按鈕，下圖所示。

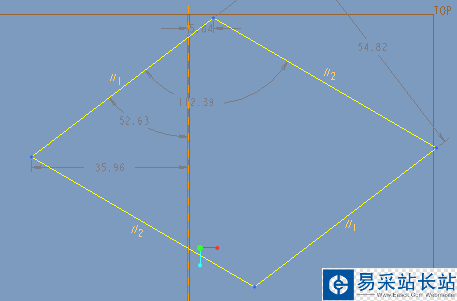

2、在草繪區適當位置單擊左鍵，定下平行四邊形的一個頂點，然后在另一位置通過點擊左鍵定下一條邊，最后拖動鼠標定下平行四邊形的另一個方向并點擊左鍵確認，點擊中鍵進行確認并退出平行四邊形繪制，見下圖。

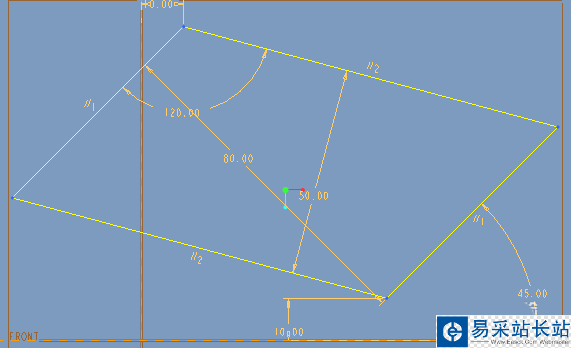

3、雙擊尺寸并進行修改，完成平行四邊形尺寸和位置的設置，如下圖。

以上就是ProE繪制多邊形的教程，希望大家喜歡，請繼續關注錯新站長站。
