SolidWorks零部件中如果配合關系的兩個零件輪廓較為復雜，則畫好一個之后可以用它去輔助另一個零件的建模。這時候就可以使用布爾運算來操作，下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

1、打開主零件，這里以需要拉花鍵槽的一個圓柱為例，如下圖所示：

2、在主零件中插入另一個零件，并設置好兩個零件的相對位置，如下圖所示：

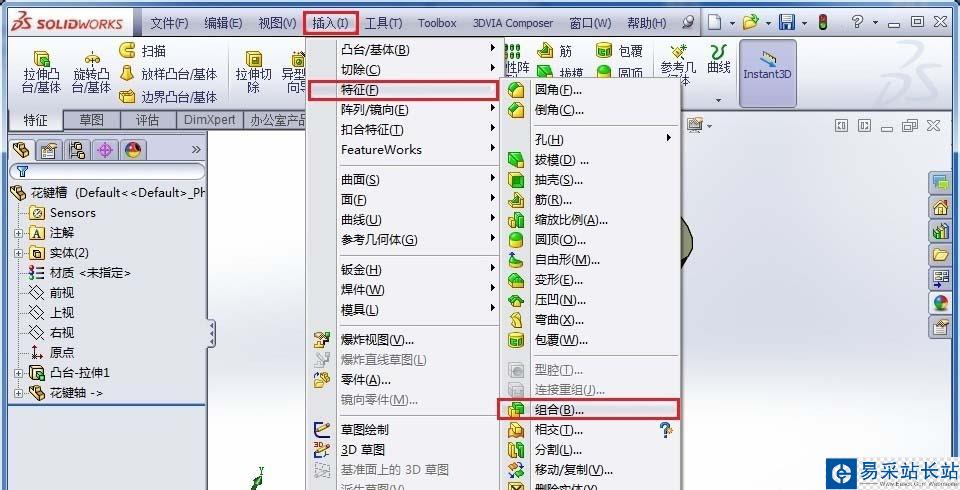

3、依次點擊“插入”“特征”“組合”，準備進行兩個零件的布爾運算，如下圖所示：

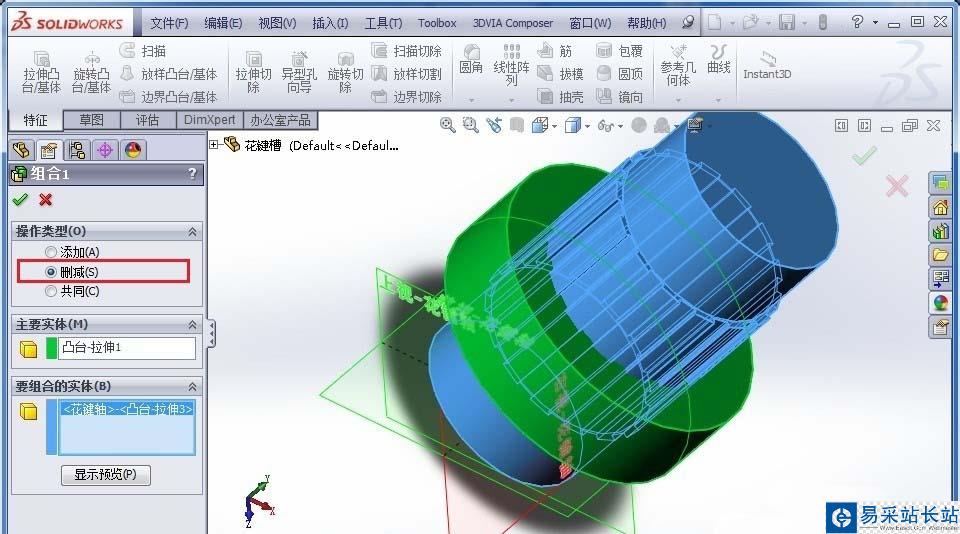

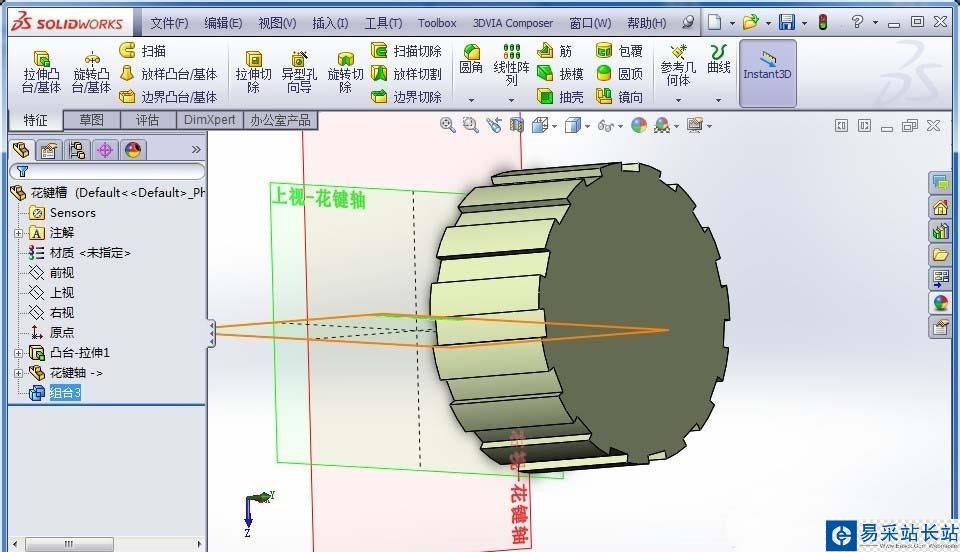

4、這里我們要借助花鍵軸來做出鍵槽，在組合選項中點選“刪減”，即將兩個零件重合的部分去除。將“主要實體”選擇為花鍵槽圓柱，將“要組合的實體”選擇為花鍵軸，這樣在執行組合后就將保留圓柱上除公共部分外的材料，這里的效果就是在圓柱中做出了花鍵槽，如下圖所示：

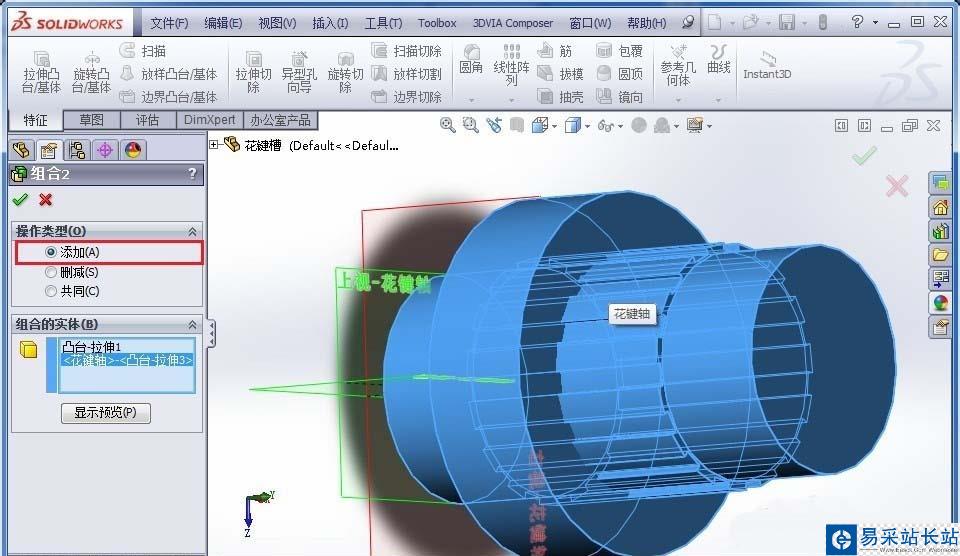

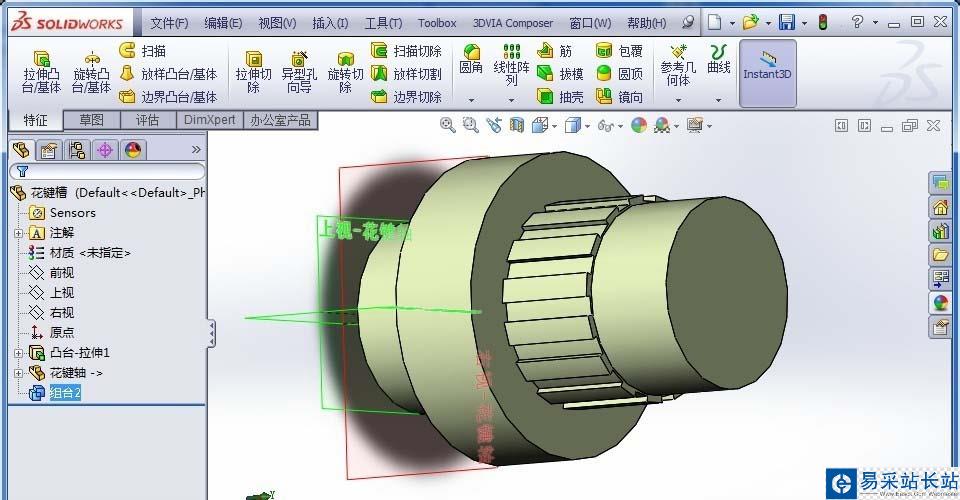

5、如果在組合選項中點選“添加”，在“組合的實體”中選擇兩個零件，則組合的效果是把兩個兩件合二為一，如下圖所示：

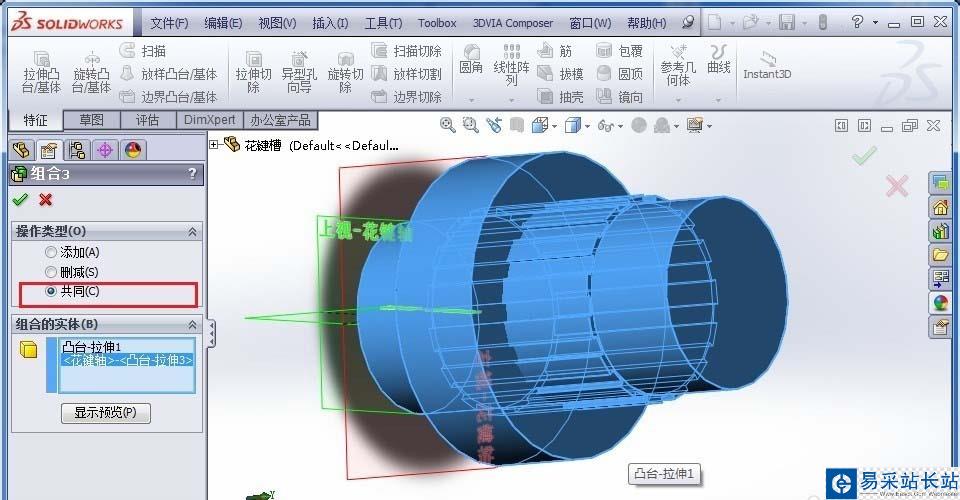

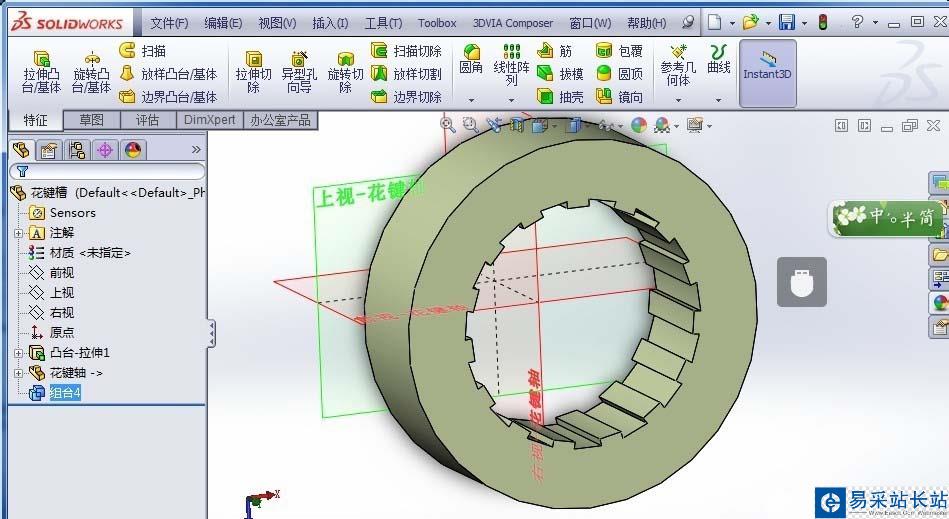

6、如果在組合選項中點選“共同”，在“組合的實體”中選擇兩個零件，則組合的效果是保留兩個兩件公共的部分，如下圖所示：

以上就是SolidWorks零件進行布爾運算的方法想，希望大家喜歡，請繼續關注錯新站長站。
