有限元是一個很好的分析軟件，CATIA軟件里面也有簡單的有限元分析，這次分享一下簡單的有限元分析。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 64位軟件大小：14.GB更新時間：2016-06-27

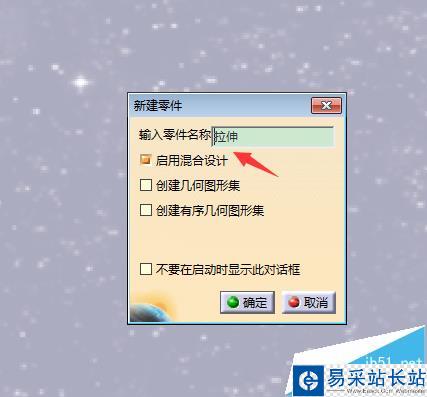

1、打開CATIA軟件，新建一個PART文檔，命名為“拉伸”；

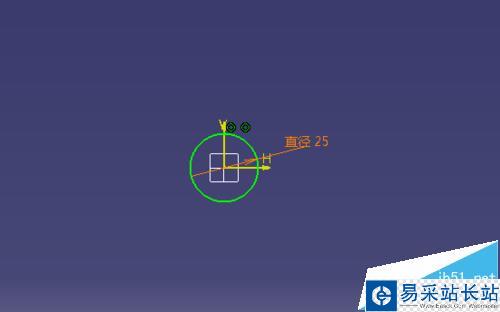

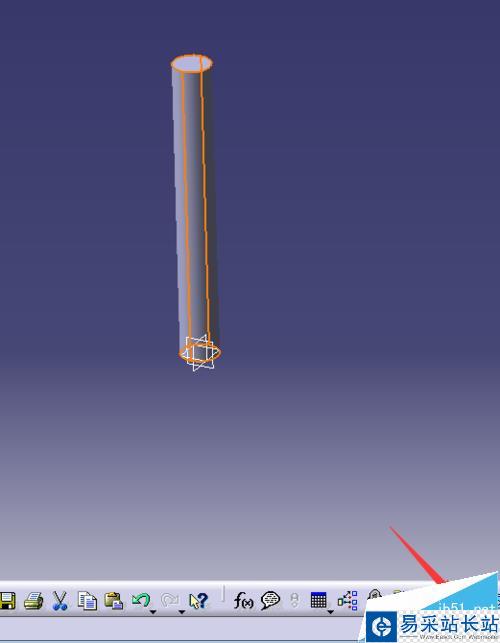

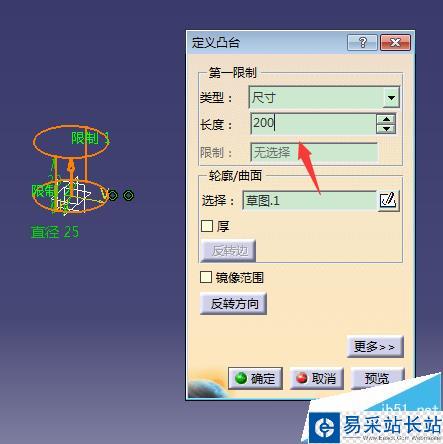

2、選擇XY平面，繪制一個直徑25的圓，拉伸長度200；

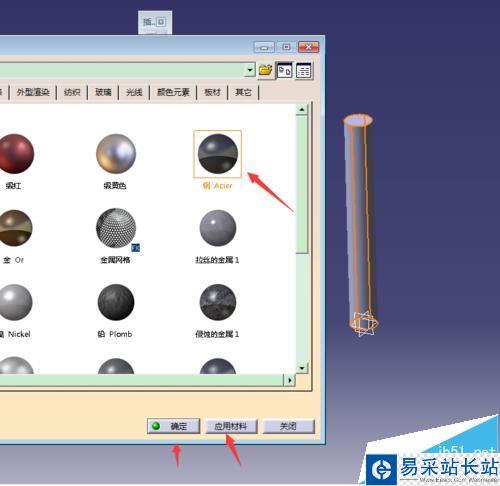

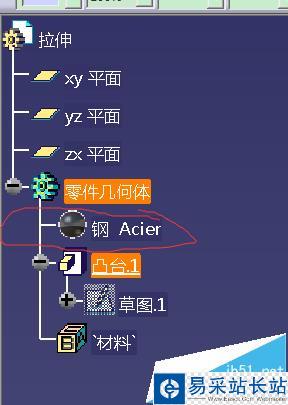

3、添加材質，選擇鋼，然后選擇應用材料，確認；可以看到樹上有材料了；

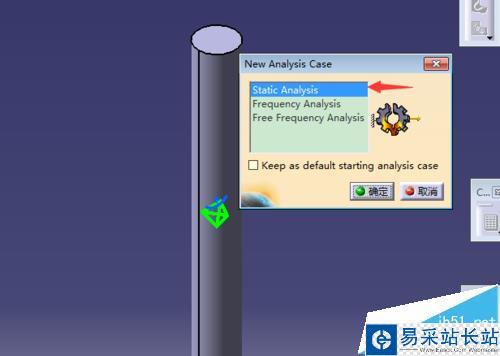

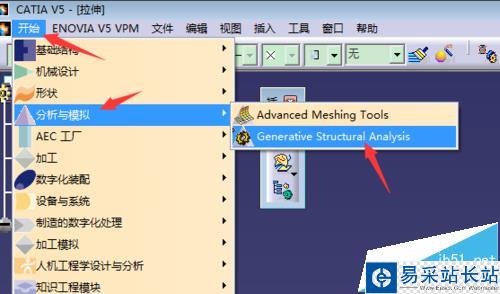

4、點擊開始選擇分析與模擬，選擇第二項靜力學分析，進入 對話框，選擇第一項按確認鍵；

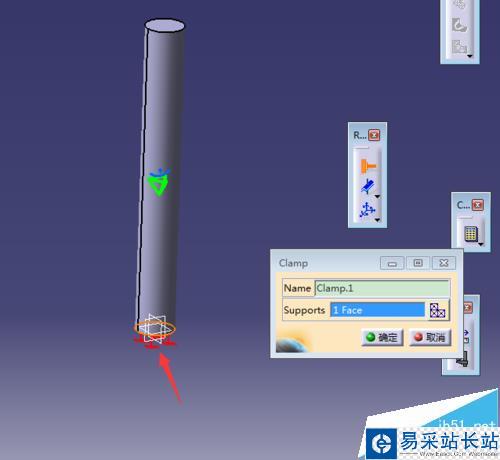

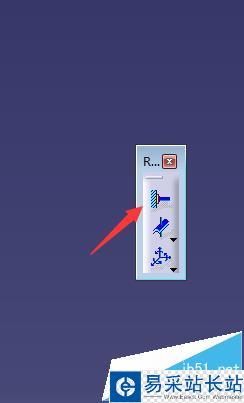

5、選擇底面添加約束；

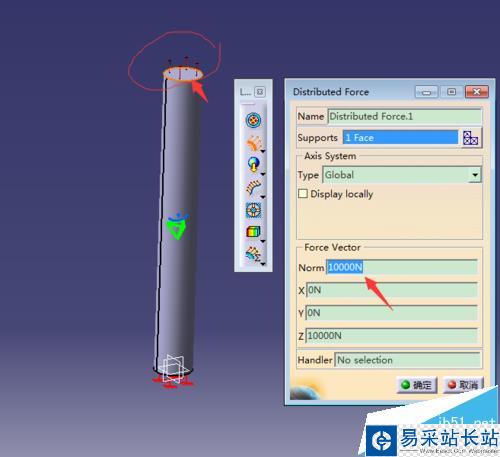

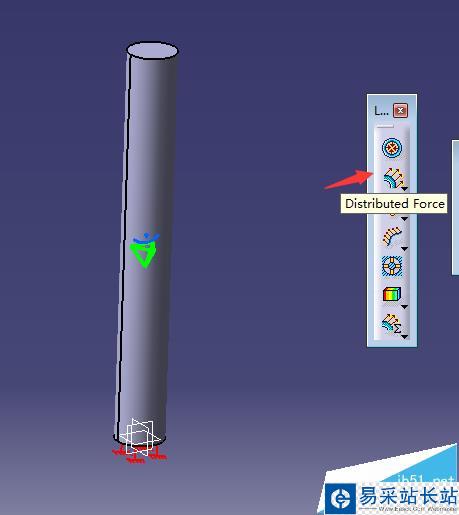

6、在上平面施加向上的力10000N；

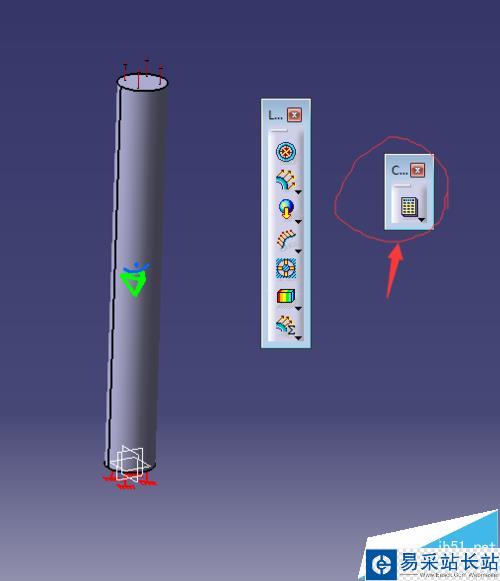

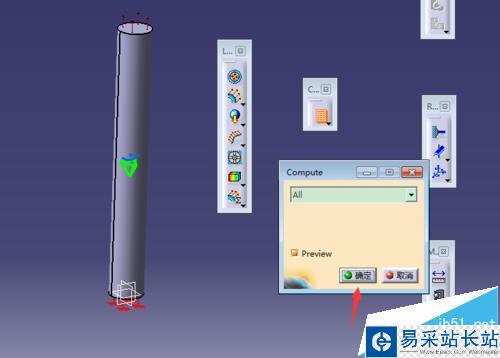

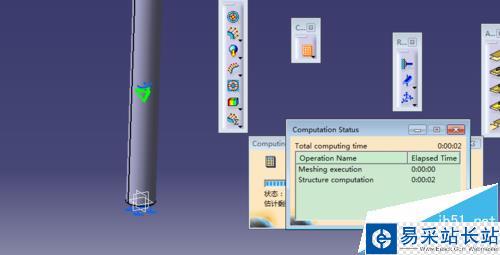

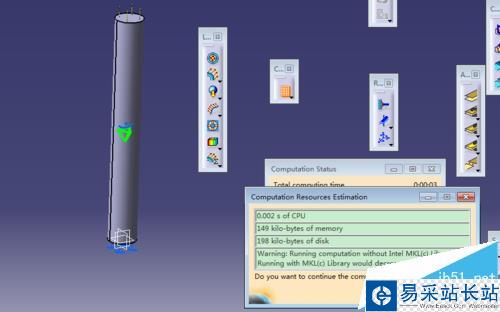

7、點擊計算；確定點擊YES計算完成；

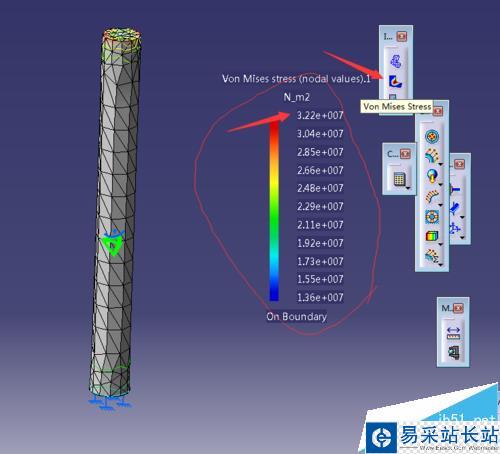

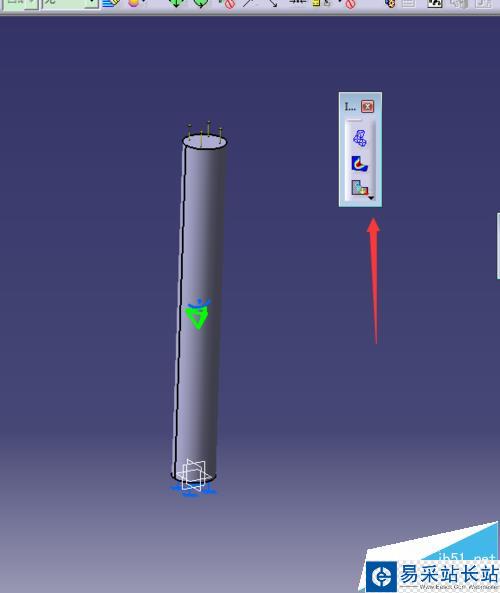

8、通過計算結果，可以看到圓棒的受力情況，從而分析所施加的里是否是圓棒的屈服極限。

注意事項：

注意箭頭處

注意添加材質，不同的材質計算出的結果是不一樣的
