在對軟件編輯的時候我們往往需要采用Visio畫一個數碼管，特別是在寫論文的時候，那么該怎么采用visio畫一個數碼管呢。

軟件名稱：Microsoft Office Visio 2010 簡體中文特別版(附序列號)軟件大小：435.66MB更新時間：2018-11-11

一、準備工作

1、建立文件：

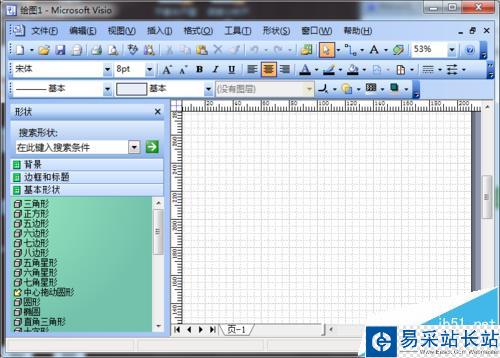

建立一個visio文件，如圖所示得界面，本經驗的目的集中在如何設置一個數碼管上面，就不介紹如何建立一個visio文件了

二、設置位段

1、解釋：所謂段模塊，就是數碼管中的一段一段的東西，如圖所示；先添加一個圓角矩形；

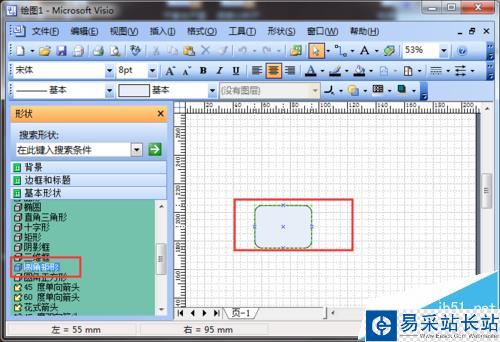

2、添加矩形：如圖所示，在左側的形狀中找到圓角矩形；

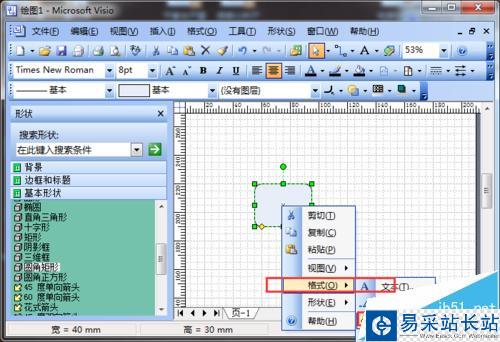

3、編輯矩形1：選中圓角矩形，單擊鼠標右鍵，在下拉菜單中找到“格式”-“填充”；

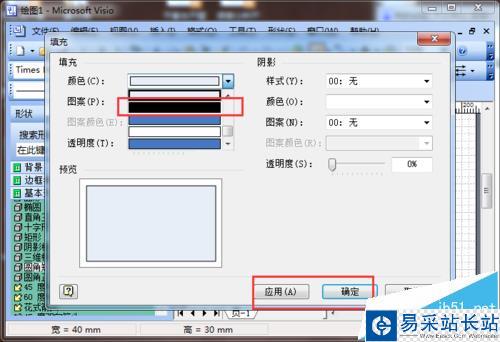

4、設置矩形：在填充一欄中選中“黑色”，然后單擊確定；具體操作如下圖；

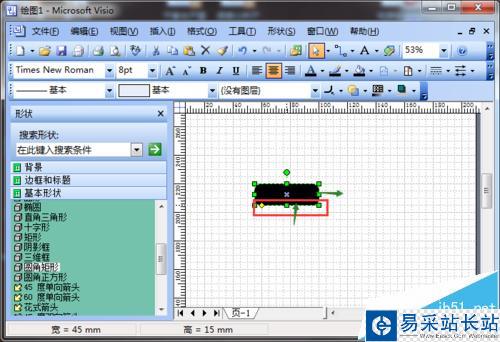

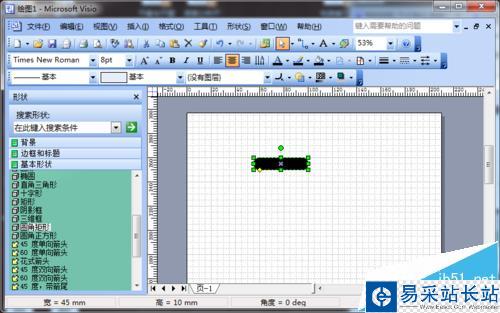

5、調整矩形大小：如圖所示，單擊矩形的左側和上下測，進行調整矩形大小；

6、結果：是他變一個長條條；

三、排列段

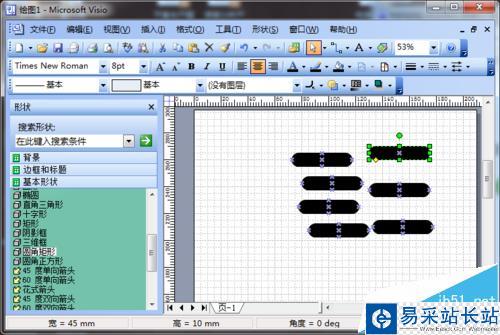

1、復制：將上面的設置完畢的矩形進行復制，粘貼，復制成七個；

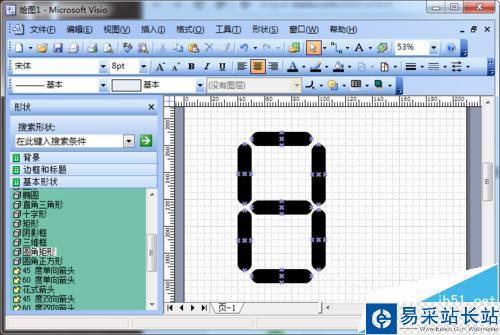

2、排列：將這七個矩形排列成下面的形狀，其中可能會有一些細節的大小調整，根據自己的需求進行調節；

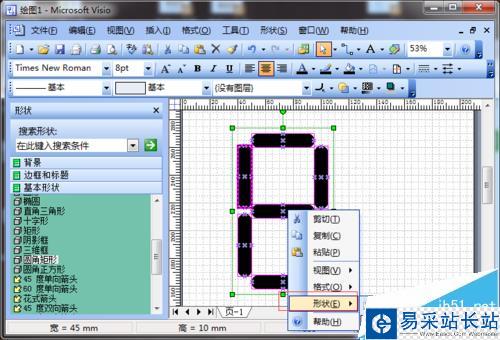

3、組合：選中所有的矩形，單擊鼠標右鍵，在下拉菜單的“形狀”-“組合”；這樣我們就可以將它組合在一起;

四、添加外框

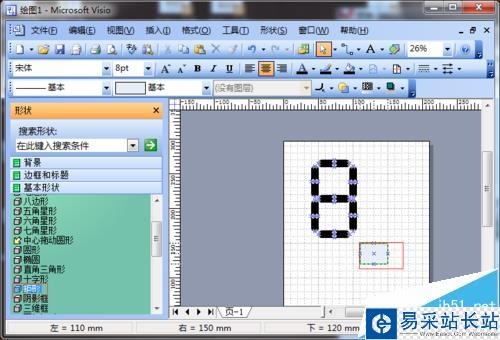

1、添加矩形：在左側大菜單欄中選中一個矩形，添加到編輯區；

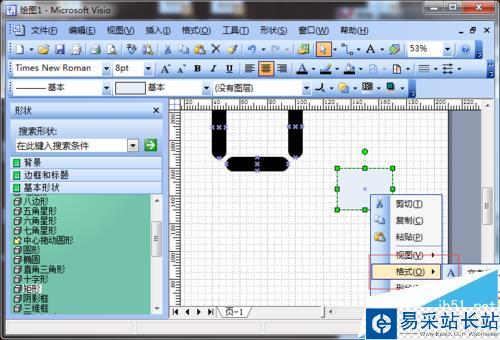

2、編輯矩形：選中矩形，單擊鼠標右鍵，在下拉菜單中找到“格式”-“填充”；

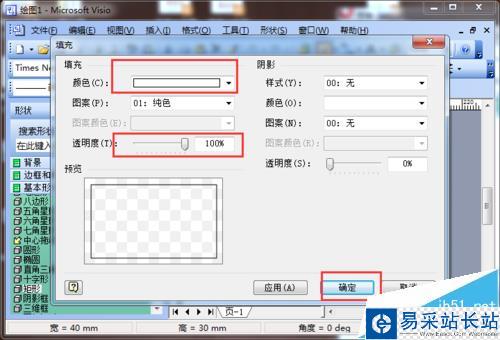

3、設置矩形：將顏色配置成“無色”，經透明度設置為“100%”；
