本文告訴你：在solidworks軟件里，如何給零件壓花，這里以榔頭手柄為例演示壓花。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

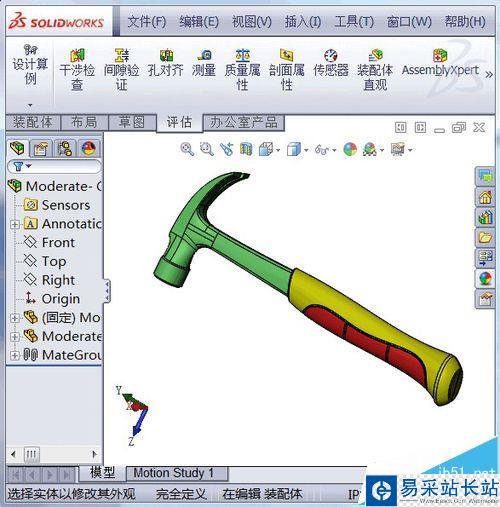

1、榔頭零件已經建立好，準備演示壓花，如圖所示

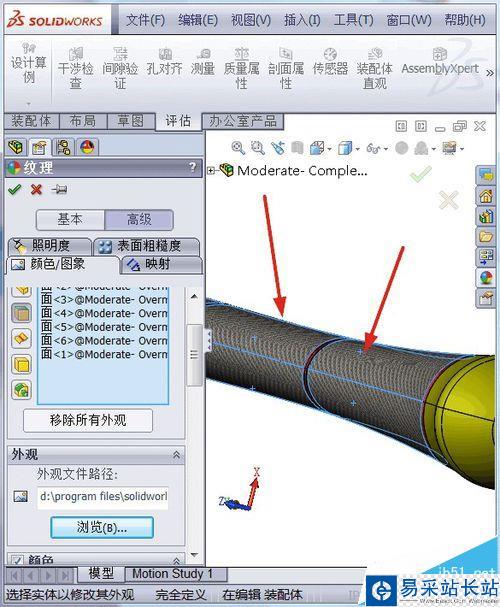

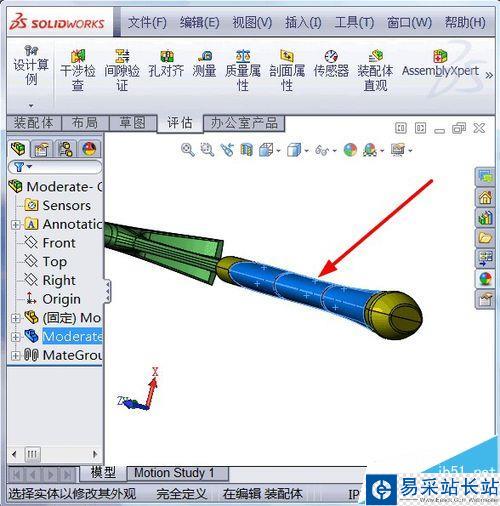

2、選擇要壓花的面，如圖所示

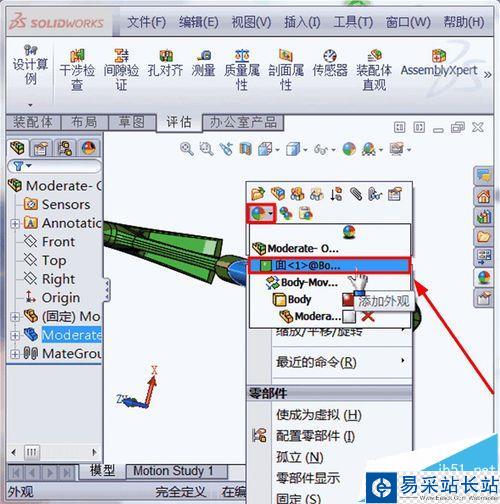

3、點擊鼠標右鍵，彈出下拉菜單，選擇“外觀”，選擇“面”，如圖所示

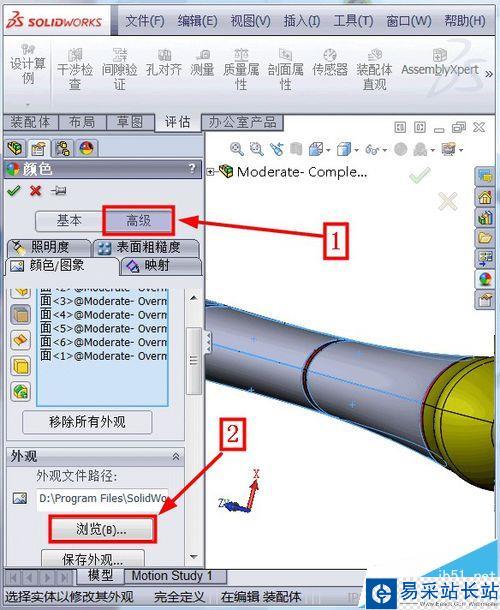

4、彈出“顏色”下拉菜單，選擇“高級”，點擊“瀏覽”，如圖

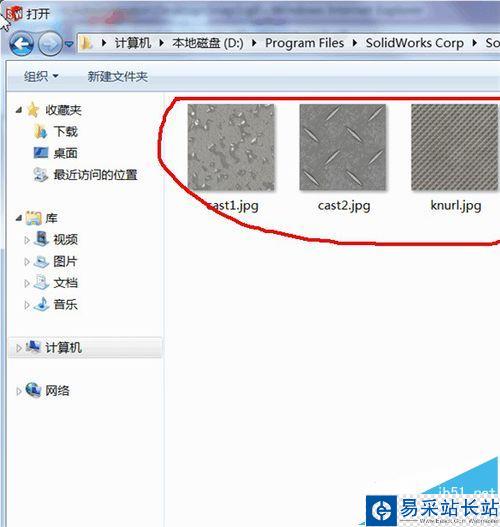

5、打開D:/Program Files/SolidWorks Corp/SolidWorks/data/Images/textures/metal/machined，選擇所有文件。（D盤為你安裝solidworks的盤），出現很多加工的圖，如圖所示

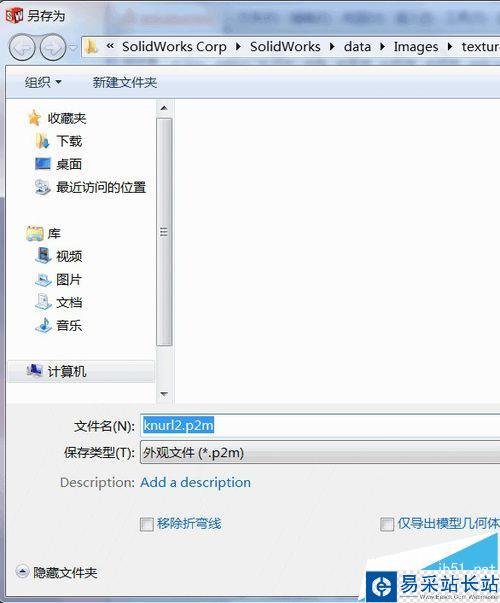

6、選擇你要壓花的樣式，打開，彈出轉換文件，點擊保存，如圖所示

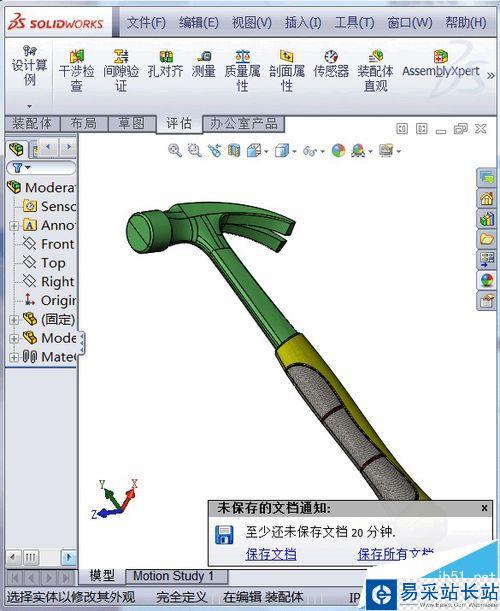

7、壓花成功，如圖所示

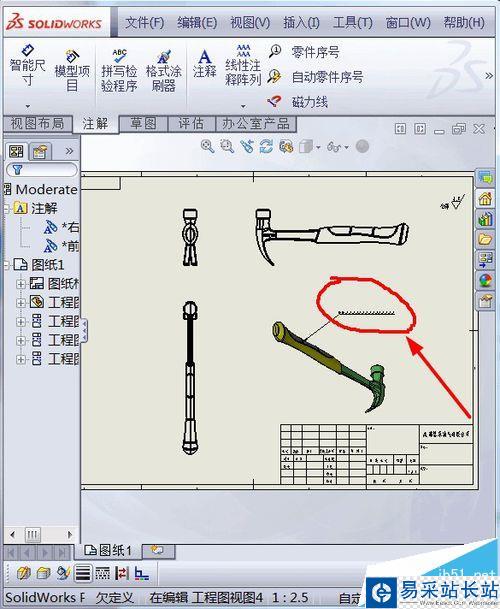

8、工程圖，直接用“注釋”，標注即可，如圖所示

注意事項：

零件滾花、壓花一般不用畫特征，整列方式來做，因?yàn)槟菢雍馁M(fèi)計算機資源巨大，花紋太多可能造成死機。
