田螺泛指田螺科的軟體動物，今天的proe教程利用表達式的方式來繪制田螺的曲面造型，如下圖，pro/e表達式田螺造型需要用到的指令有：可變螺旋掃描－表達式sd3=8+trajpar*80、頂點倒圓角等；

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

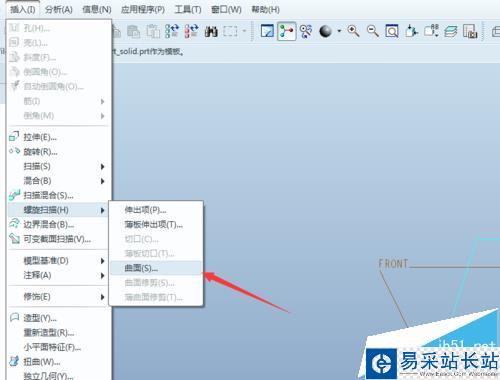

1、新建一個part文檔，然后從插入－螺旋掃描－曲面進入到繪圖入口；

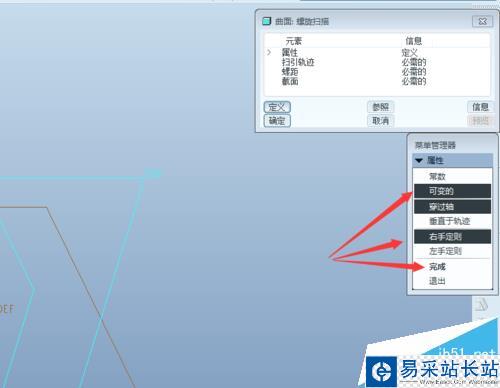

2、按下圖提示選擇可變的－穿過軸－右手定則，確定后選擇基準平面然后再確定進入到草圖當中；

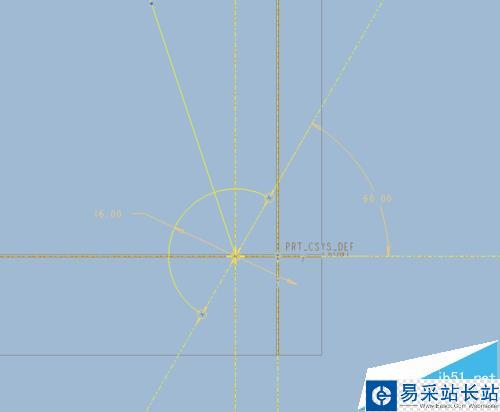

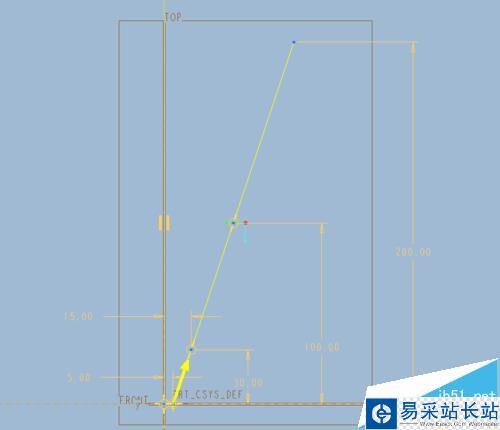

3、繪制一條中心線、一個斜線，并在斜線上取兩點，其尺寸關系如下圖；

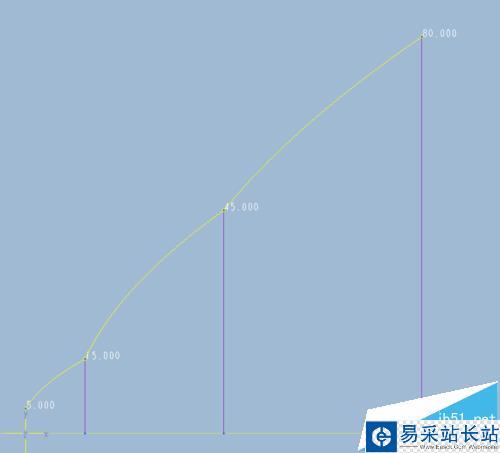

4、添加螺距，按下圖的設置添加螺距即可；

5、繪制Pro/E可變螺旋掃描的截面線，繪制一個半圓；

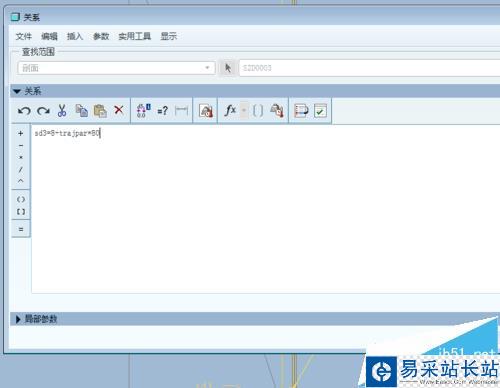

6、添加表達式，工具－關系式，然后輸入sd3=8+trajpar*80；

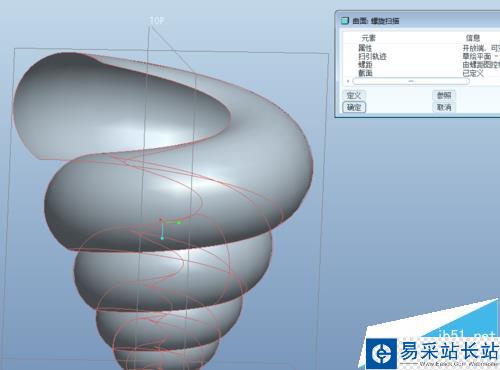

7、通過預覽，利用表達式繪制的田螺就完成了；

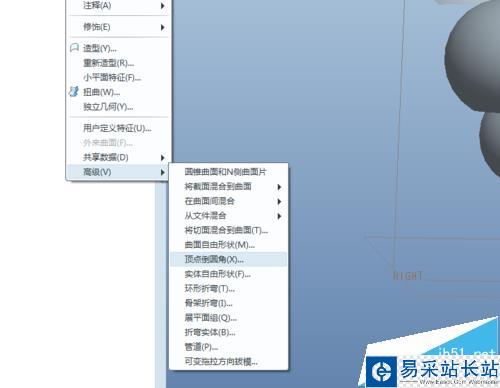

8、如果覺得曲面的尖點不好看，可以為其增加R角，插入－高級－頂點倒R角；

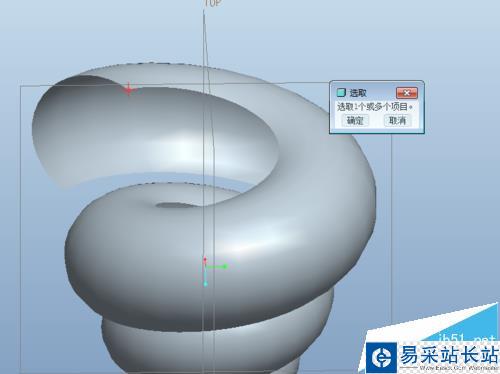

9、輸入要進行倒R的頂點；

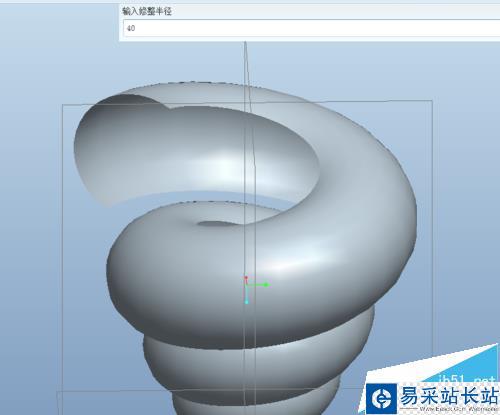

10、給其半徑，自己隨意給半徑值即可；

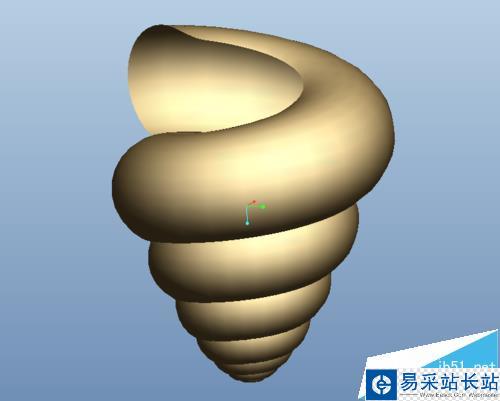

11、最終通過表達式設計的曲面造型就如圖；
