在系列化零件創建完成后，我們可能會在檢查的過程中發現錯誤，那么怎樣回到設計表中修改呢！下面就帶大家來操作，還是以上次的系列化小墊圈為例

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、打開我們上次創建的小墊圈，在設計樹的管理器中選擇配置，就能看到零件的配置

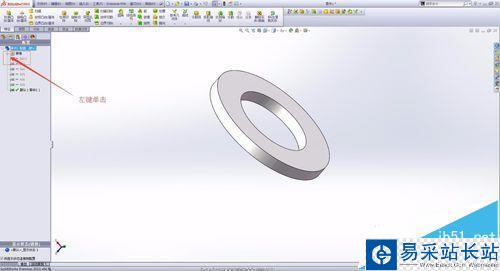

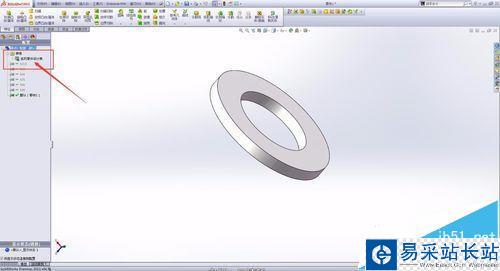

2、左鍵單擊表格前面的+號，就會出現系列零件設計表。

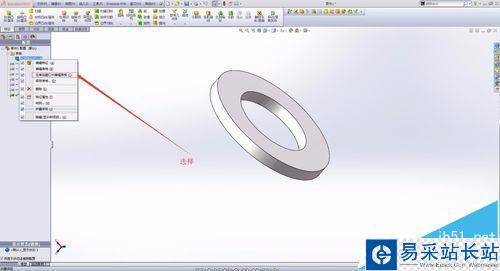

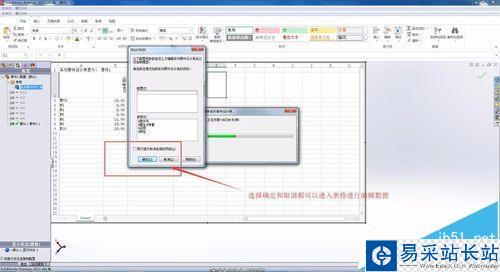

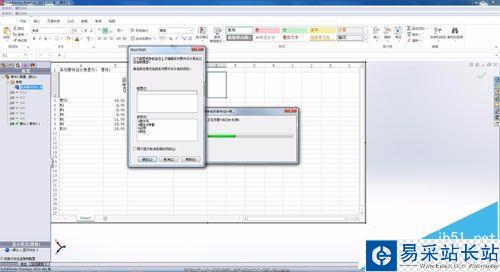

3、想要進入設計表中修改數據，右鍵單擊系“列化零件設計表”，選擇“編輯設計表”，出現下圖的界面，選中“確定”或“取消”都能進入表格進行編輯。

4、當然還有另一種方法可以進入表格進行編輯，在步驟3中選擇在“單獨窗口中編輯表格”

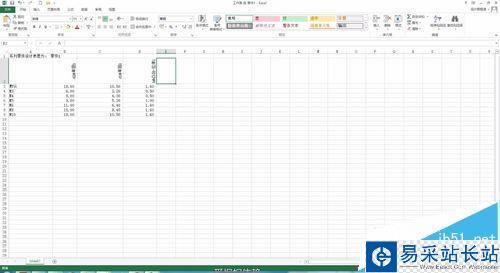

5、出現的是單獨的設計數據表格，可以與excel中一樣的操作。

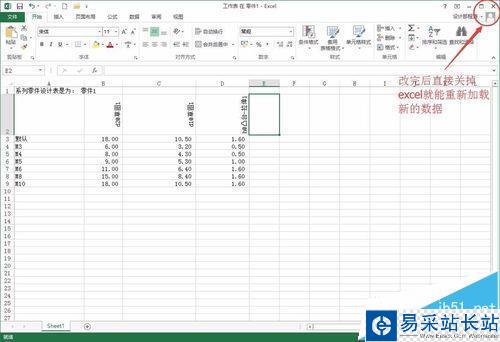

6、你可以在表格中修改數據，保存后直接關掉表格就能重新加載新的數據。這樣完成了數據的修改。當然這個過程可能會出現很多的問題，需要你不斷的去發現。
