幾何畫板是一個在數學和物理教學中常用的軟件。我們可以用它繪制的圖形，能動態地保持設定的幾何關系不變。在繪制函數圖像時，可以能設定多個可變化的參數。接下來我們利用幾何畫板具有“繪制多個可變參數的函數圖像”的功能，一起來探究“電源輸出功率與外電阻的關系”。

軟件名稱：nb幾何畫板軟件 v1.0.1 中文官方安裝版軟件大小：23.7MB更新時間：2015-09-21

首先，要清楚電源輸出功率與外電阻的關系式：設電源的電動勢為E，內電阻為r，外電阻外為R，則電源的輸出功率P為：P=I2R=E2R/(R+r)2

利用幾何畫板探究

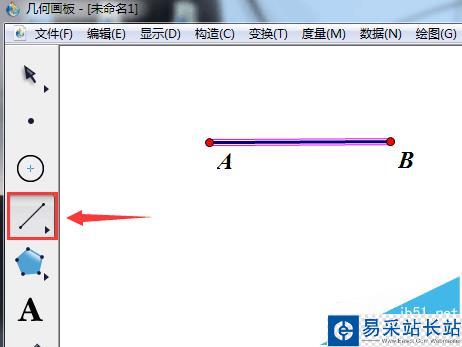

1、啟動幾何畫板后。點擊畫板左側的“線段直尺工具”，在繪圖窗口畫一線段。（如果需要顯示線段端點的標簽，可以選擇“編輯”→“參數選項”→“文本”的自動顯示標簽中勾選“應用于所有新建點”，再點擊確定即可。本次繪圖建議不顯示標簽。）

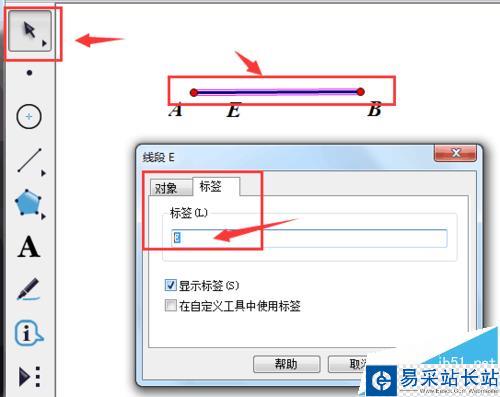

2、點擊畫板左側的“移動箭頭工具”，選擇選段，點擊右鍵選擇“屬性”，在“屬性”對話框的標簽中輸入表示電動勢的字母“E”，再勾選“顯示標簽”，如圖所示。

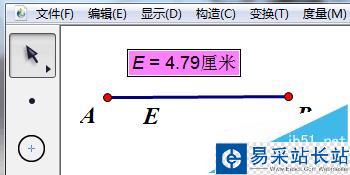

3、用鼠標點取線段E，右擊選擇“長度”命令，這時將出現線段E的長度，我們用E的長度來表示電動勢的大小，如圖所示。

4、再用用同樣的方法，畫出表示電源內阻r大小的線段。

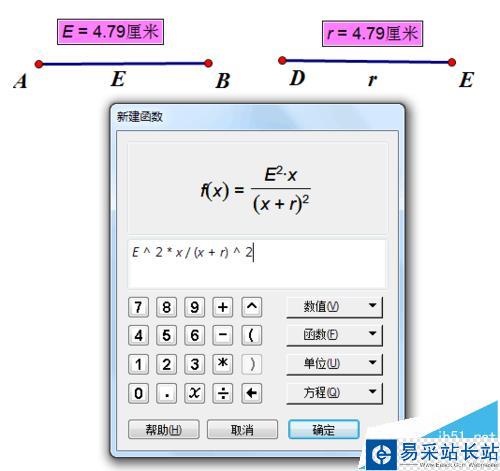

5、選擇“圖表/新建函數”命令，在“新建函數”對話框中輸入E2x/(x+r)2，式中x表示外電阻的大小。在輸入E和r時，只要點擊表示E和r大小的線段即可，如下圖所示

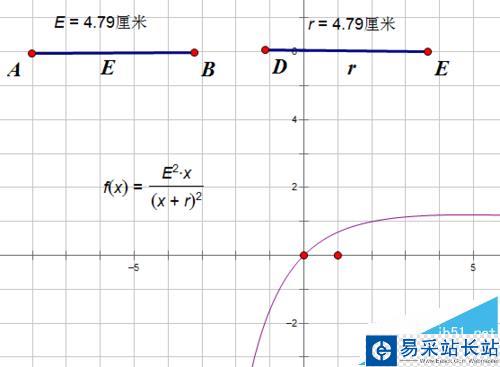

6、點擊“新建函數”對話框中“確定”按鈕，這時在幾何畫板的繪圖窗口將出現輸入的函數式，如下圖所示。而且會直接得到函數圖像，縱坐標表示電源的輸出功率P，橫坐標表示外電阻的“輸出功率與外電阻關系的圖線”，如圖所示。

7、用鼠標點取f(x)的關系式，右擊選擇“屬性”，在“屬性”對話框的標簽中將f該為P，這樣使f(x)的函數表達式更符合物理學中用P表示功率的習慣。

8、用鼠標分別拖動線段E和線段r一側小圓點的位置，從而改變線段的長度，即改變E、r的大小，就可得到不同電動勢和內阻時的輸出功率與外電阻關系的圖線。
