proe怎么按照裝配體指定視圖方向導入CAD?

2024-07-16 17:30:27
字體:
來源:轉載
供稿:網友

今天和大家分享proe的裝配體指定視圖方向怎么導入CAD的教程

軟件名稱:AutoCAD 2015(cad2015) 64位 免費簡體中文版(附安裝方法)軟件大?。?.62GB更新時間:2014-08-28

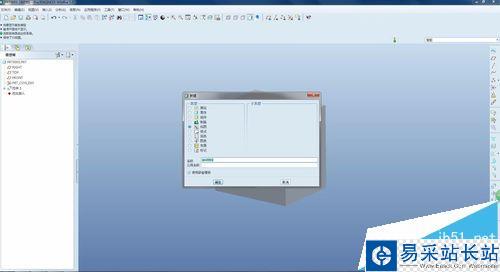

1、首先,雙擊打開或者右鍵選擇打開proe5.0軟件,使用其他版本的軟件或者core都能使用該教程;然后,新建一個實體文件,使用缺省,點擊確定。

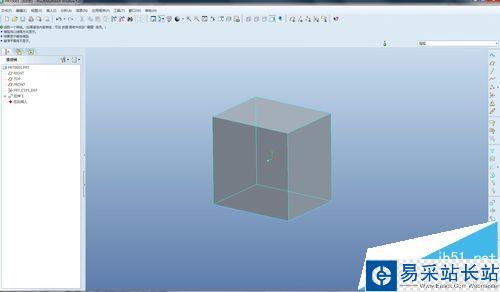

2、舉例創建實體,我們先使用一個拉伸的命令創建實體,該實體可當作是一種裝配體,不影響該教程。

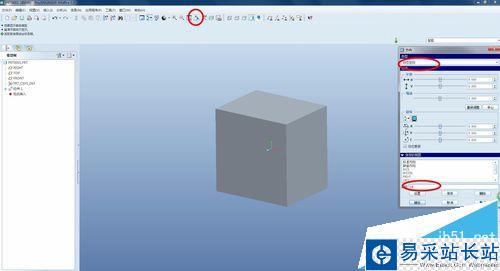

3、這一步是該教程的關鍵一步:調整好符合你視圖的方向后,根據圖中的紅色圈圈的圖標來定方向,類型為動態定向,然后點擊保存視圖,輸入一個視圖名稱,比如33,依次點擊保存確定。

4、新建一個繪圖,模板自定義選取即可,選擇空,選擇A4格式也可以。

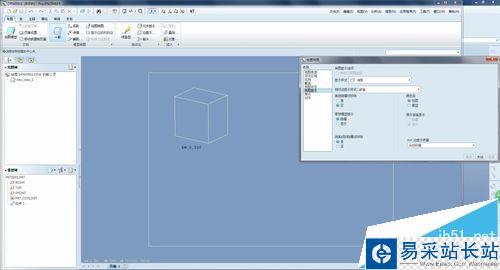

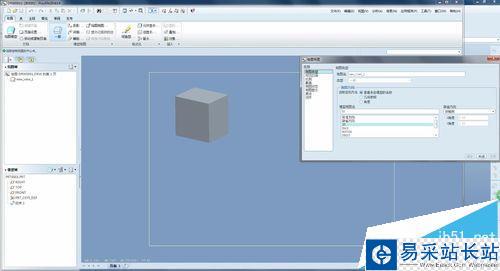

5、點擊一般創建普通視圖,選擇上述我們所保存的視圖,即33視圖,然后選擇選擇消隱,點擊確定,如下圖所示。

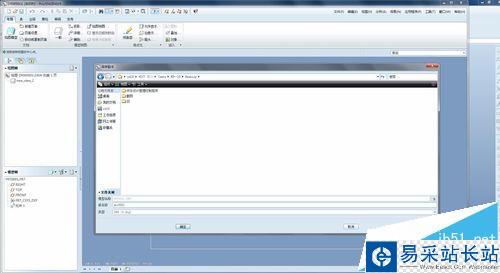

6、接下來就是保存了,文件--保存副本,選擇dwg格式,即CAD的常用格式后綴名,彈出的對框框默認即可,點擊確定或者按中鍵確定。

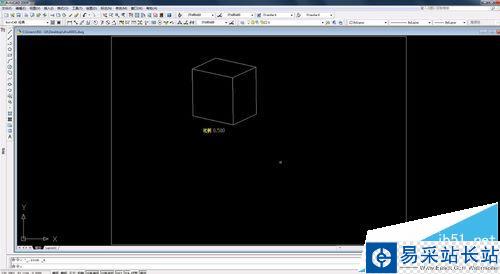

7、我們可以打開我們的CAD來查看我們的視圖,一般來說就會在那里繪制輪廓尺寸即可。
