Su畫山體，有多種方法，主要分為曲面，臺階和網格三種山體

軟件名稱：草圖大師2016(sketchup pro 2016特別版) 32位 中文安裝特別版軟件大?。?18MB更新時間：2016-01-22

一、曲面山體

1、一般這種山體都是有CAD等高線的，先將CAD導入su

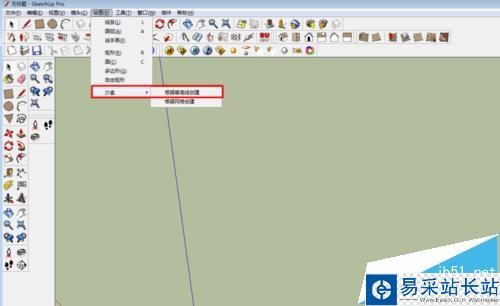

2、再使用繪圖--沙盒--根據等高線創建

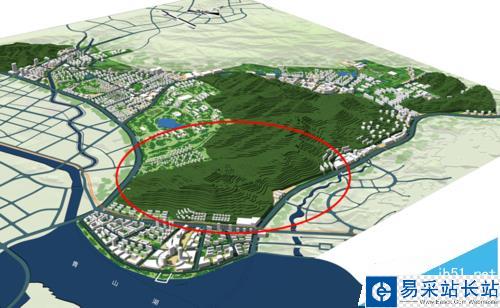

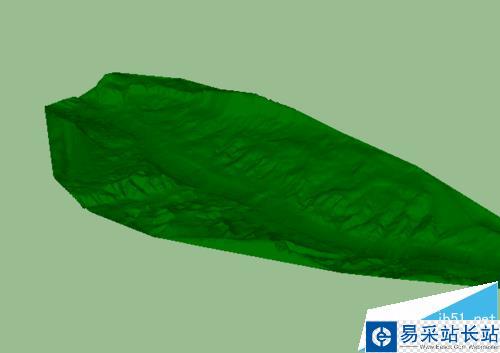

3、最終效果如下，如果是臺階山體或者網格山體，也想生成曲面山體，同樣使用繪圖--沙盒--根據等高線創建，但是注意臺階山體或者網格山體是分解的

二、臺階山體

1、一般這種山體必須有CAD等高線的，先將CAD導入su

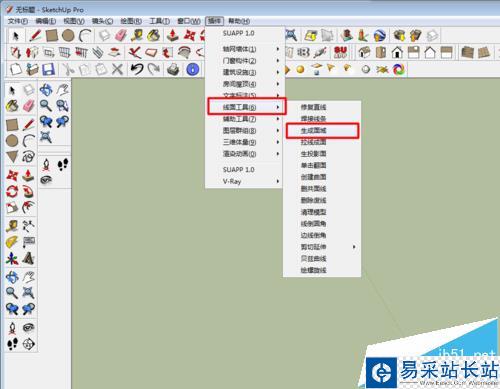

2、再使用插件生成面域

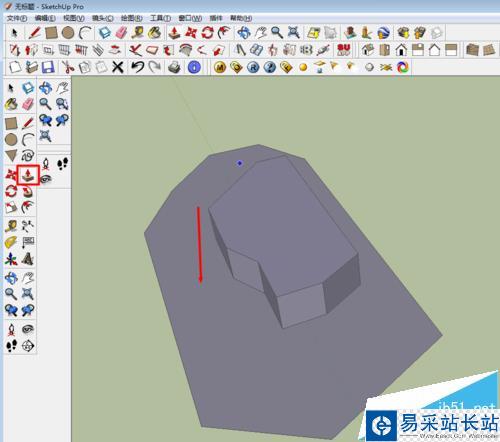

3、然后使用推拉命令，注意最好從山頂向下推，這是經驗之談

4、效果如下

三、網格山體

1、一般此種方法，自己隨手拉山體，但是如果想稍微切合實際，可以在平面圖片上自建，根據圖片上的山體形式，大致拉伸山體

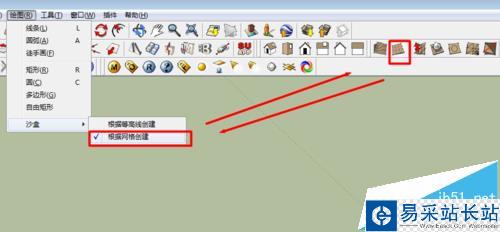

2、使用繪圖--沙盒--根據網格創建網格，間距自己設置，一般0.5,1,5設置，或者根據建筑層高3米來設置

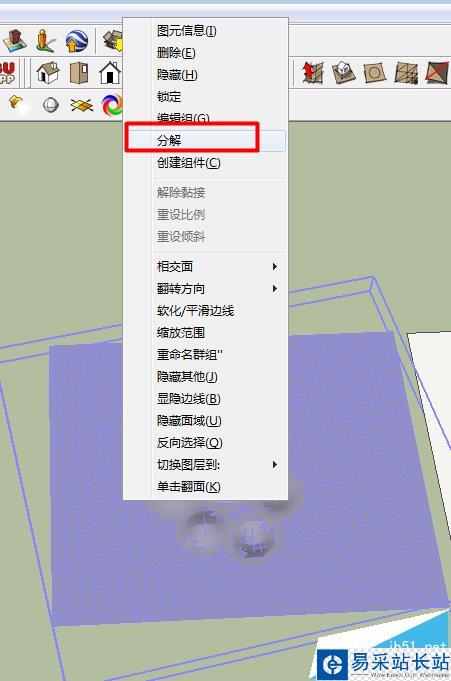

3、炸開網格，或者雙擊網格進入內部

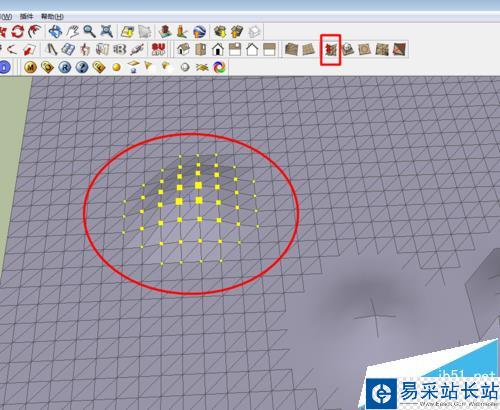

4、選擇網格某處，使用沙盒--曲面拉伸工具，拉高或者降低

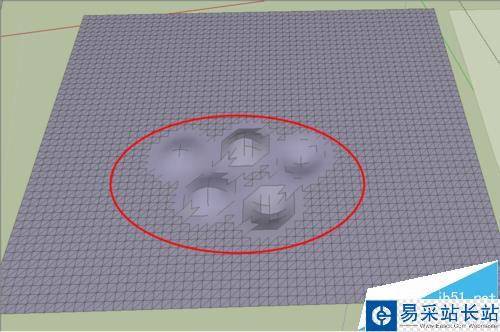

5、效果如下
