在網上看見有人問球體上的孔如何圍繞圓心來陣列特征，于是寫了這篇經驗，其實不難，可以使用圓周陣列，也可以使用移動對象命令來完成。個人感覺軟件中的移動對象命令覆蓋了許多其它的功能。

軟件名稱：模具三維設計軟件ug nx10.0 64位 中文特別版(附安裝教程+破解文件)軟件大小：3.3GB更新時間：2019-01-21

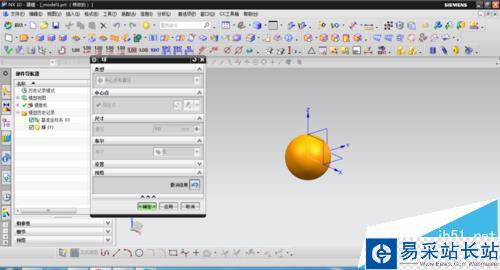

1、選擇設計特征，創建一個球體，如圖所示。

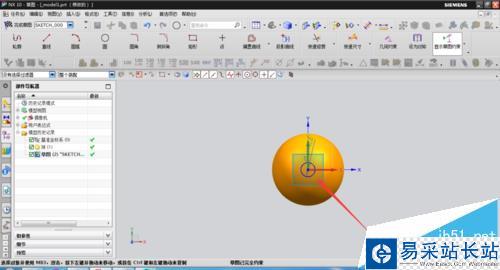

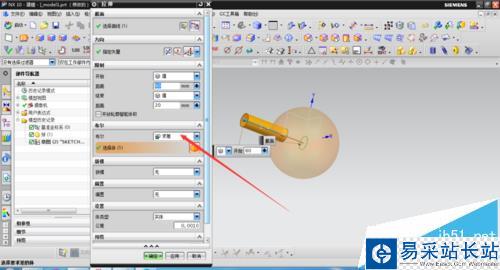

2、進行草圖，繪制一個圓，完成后通過拉伸求差在球體上創建一個孔特征。注意拉伸起始和終止位置。

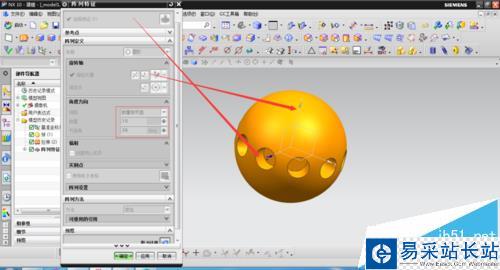

3、選擇陣列特征，類型為圓形，選取拉伸孔特征為陣形對象，選擇一條垂直軸，設置陣列數量和角度，生成周邊孔。

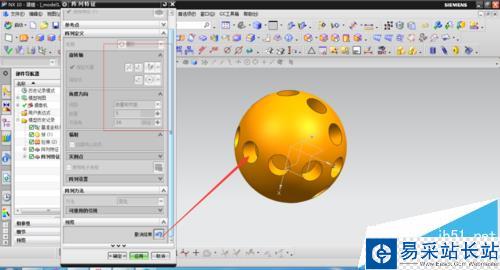

4、再次選擇拉伸孔特征，換另個一條垂直軸，再次陣列，因為前面的陣列孔和這條軸的孔會有一個重合，所示陣列數量減半，寫成后如圖所示。

注意事項：

如果想球體上均布，可以先陣列180度，再選擇剛陣列的圓圍繞豎直軸陣列。
