這里教大家如何畫球體，教程如下

軟件名稱：proe5.0破解補丁 64位版 免費中文野火版軟件大小：31.9KB更新時間：2015-04-08

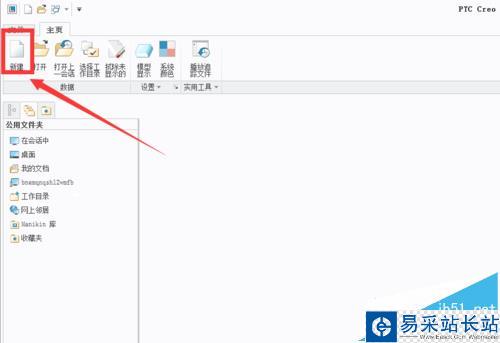

1、打開軟件，點擊“新建”

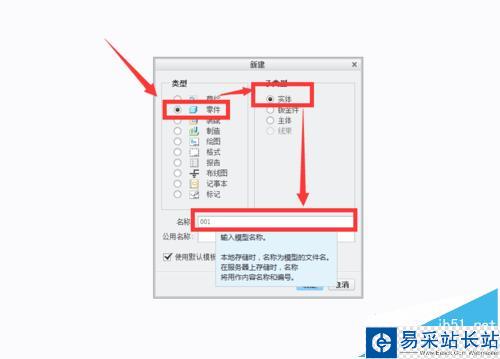

2、選擇“零件”——“實體”，在名稱欄中輸入你要保持的名字

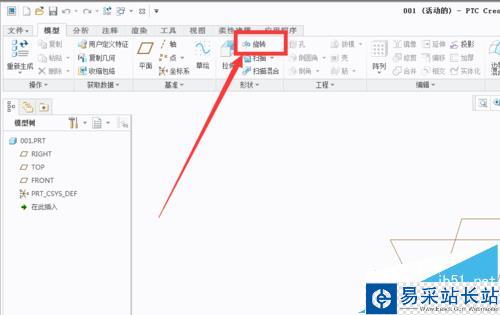

3、我們使用旋轉指令來進行操作。點擊“旋轉”

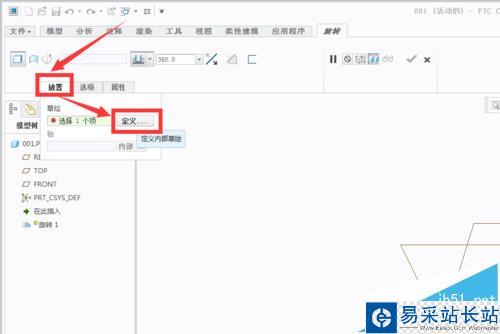

4、點擊“放置”——“定義”，進行草繪平面的設置

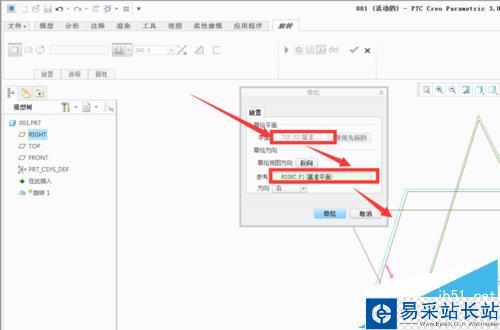

5、選擇“TOP平面”作為草繪平面。“RIGHT”作為基準平面

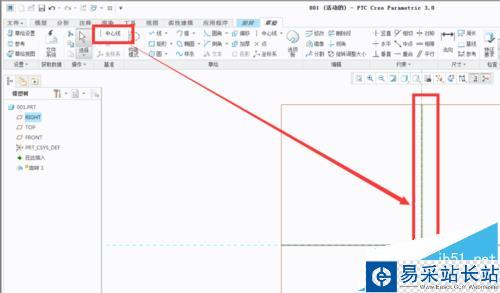

6、點擊“中心線”，放置旋轉軸

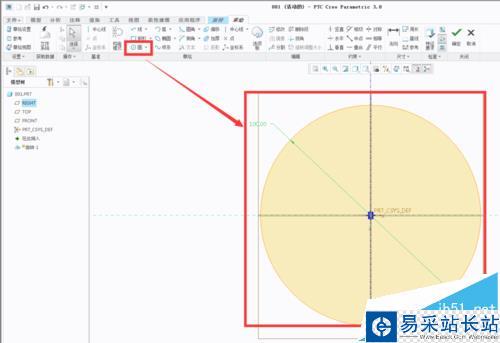

7、點擊“圓”指令。畫一個100MM的圓形

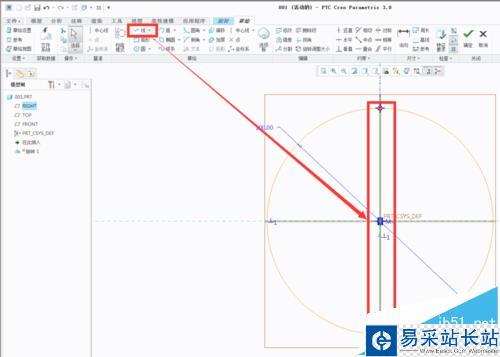

8、點擊“線”指令。將圓的兩端連接

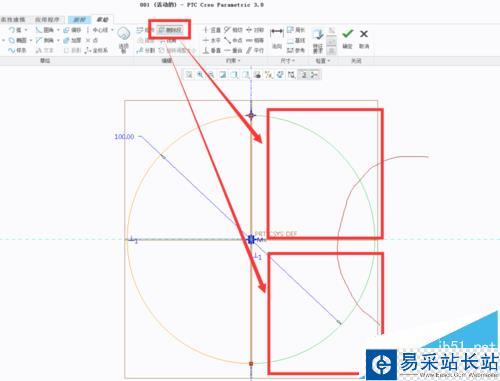

9、選擇“刪除段”指令，把右側的兩個四分之一圓弧刪除掉

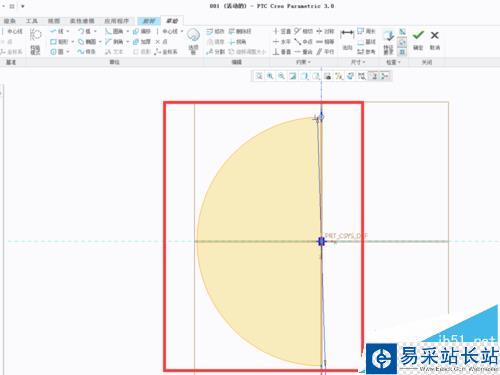

10、這樣就得到一個半圓，如下圖所示

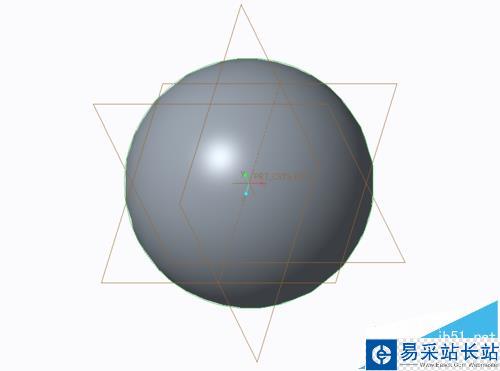

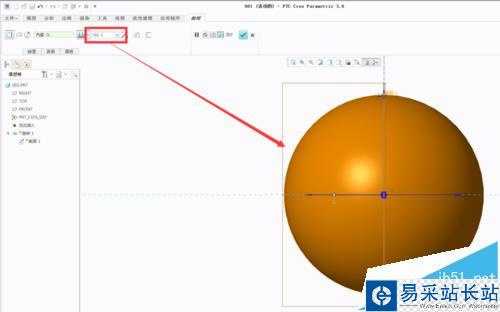

11、下圖方框處可以選擇，旋轉的角度，如果是球體，設置360.半球體設置180.點擊確定即可
