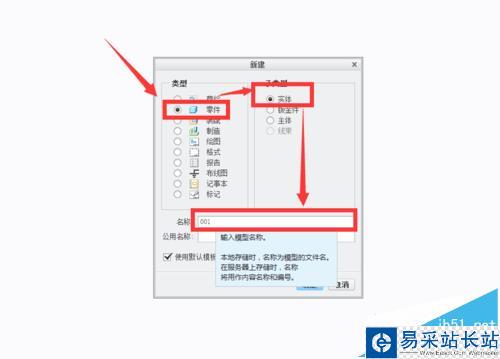

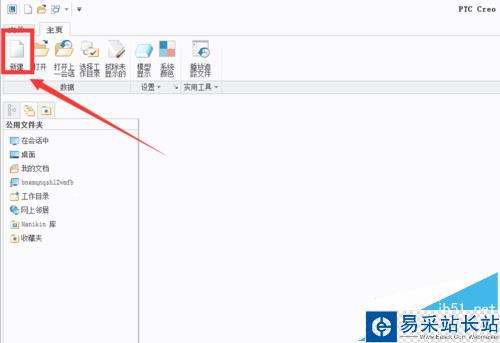

1、先新建空白工程，看下圖。

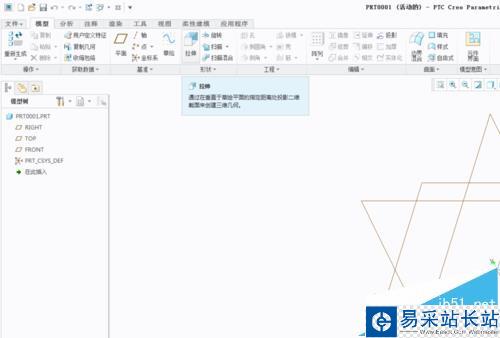

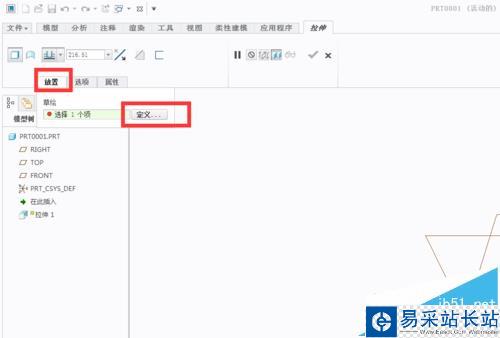

2、為了使用倒圓角指令，我們先使用拉伸指令，做一個既有外角又有內角的實體。

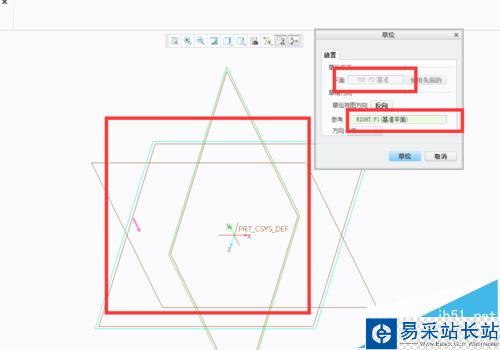

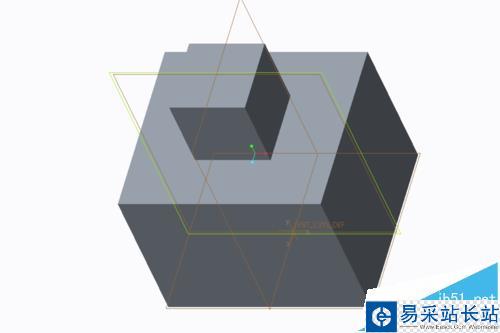

3、利用拉伸指令做如下圖所示的實體——兩個正方體的疊加

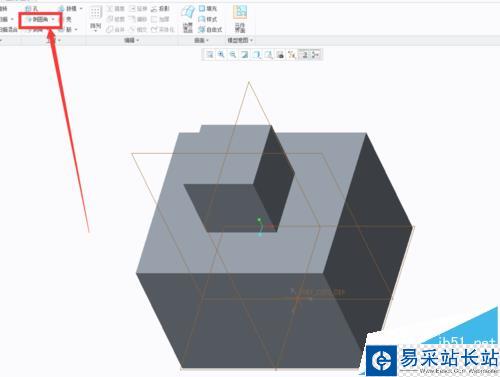

4、點擊工具欄中的“倒圓角”指令

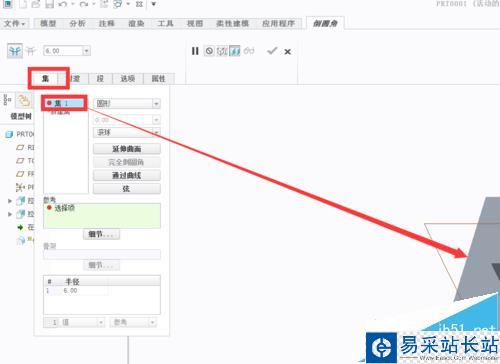

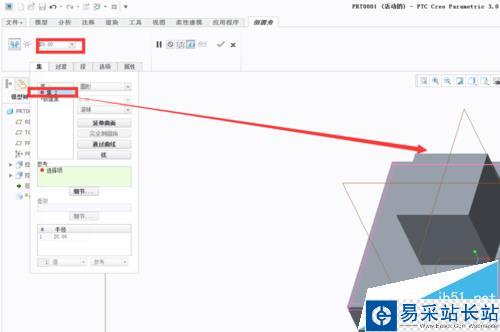

5、點擊“集”——“集1”，將直徑設置為6MM。按住 Ctrl不放，將下邊那個正方體的四個邊點擊一遍。此時就形成了6MM直徑的倒圓角

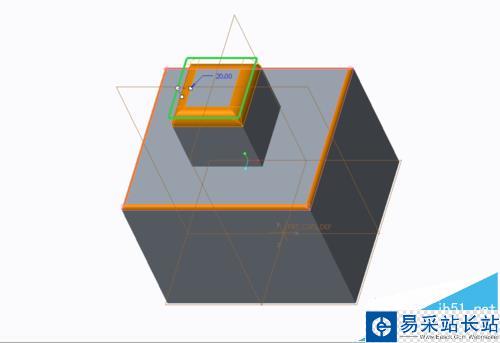

6、如果兩個邊不想都使用同一個半徑，那就點擊“新建集”——“集2”，并把參數改為20.同樣按住 Ctrl不放，將上邊那個正方體四個邊點擊一遍。完成后如下圖二所示

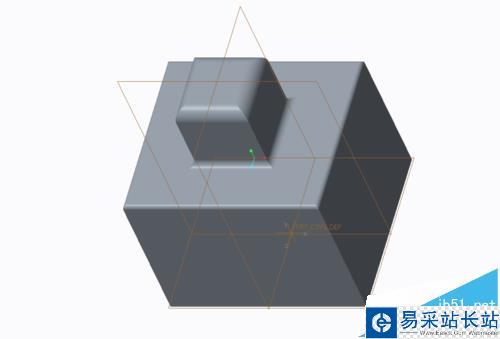

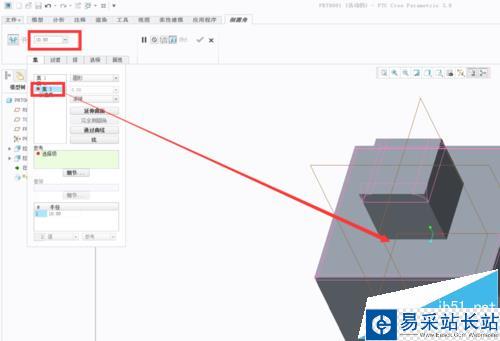

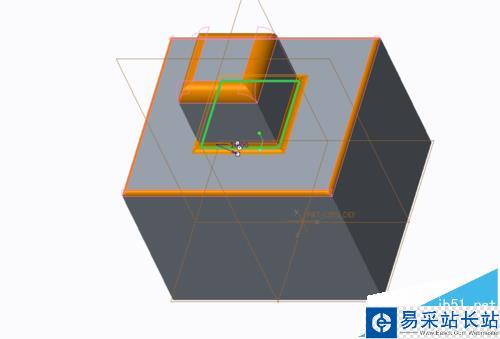

7、兩個正方體交互的地方也可以做倒圓角。方法同以上兩步驟。參數設為10.完成之后如下圖

8、將自己想要加平滑的邊，參數設置好之后，就完成了倒圓角指令的添加。
