caxa3D實體設計中的模型想要添加內螺紋，該怎么操作呢？下面我們就來看看詳細的教程。

軟件名稱：CAXA CAD電子圖版 2018 中文精簡特別版(附Patch工具+破解方法) 64位軟件大小：122MB更新時間：2017-09-18

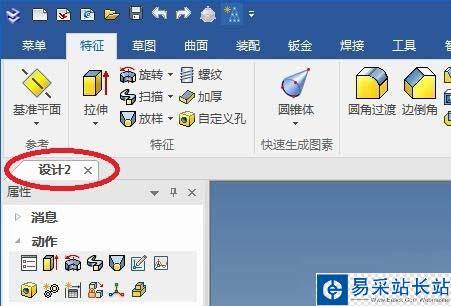

1、如下圖所示，打開caxa3D實體設計2018軟件，新建一個空白的設計環境。

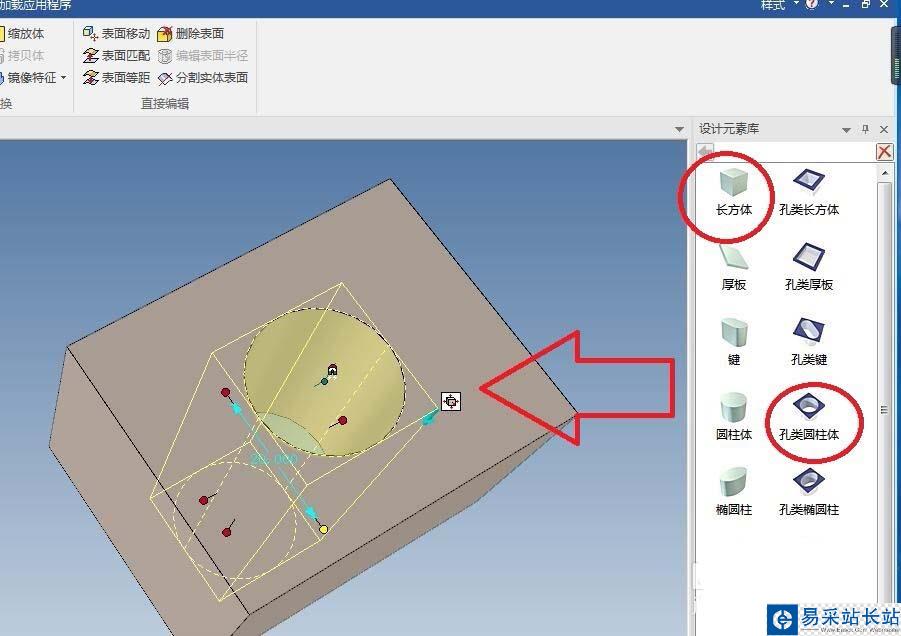

2、如下圖所示，為了節省時間，直接從設計元素庫中拖一個長方體和一個孔類圓柱體，然后手動修改一下孔的尺寸。

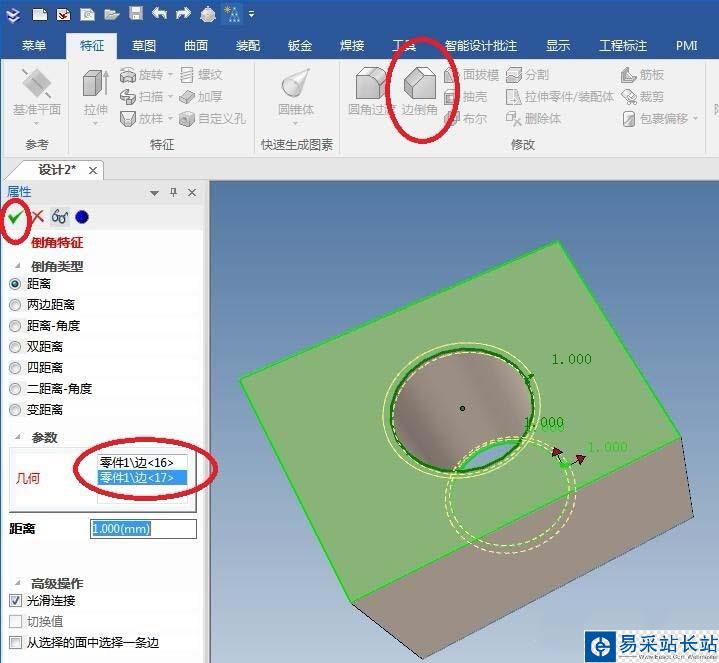

3、如下圖所示，點擊特征工具欄中的“邊倒角”圖標，屬性欄設置距離為1，實體中選擇孔的兩頭邊線，“√”確定生成并退出。

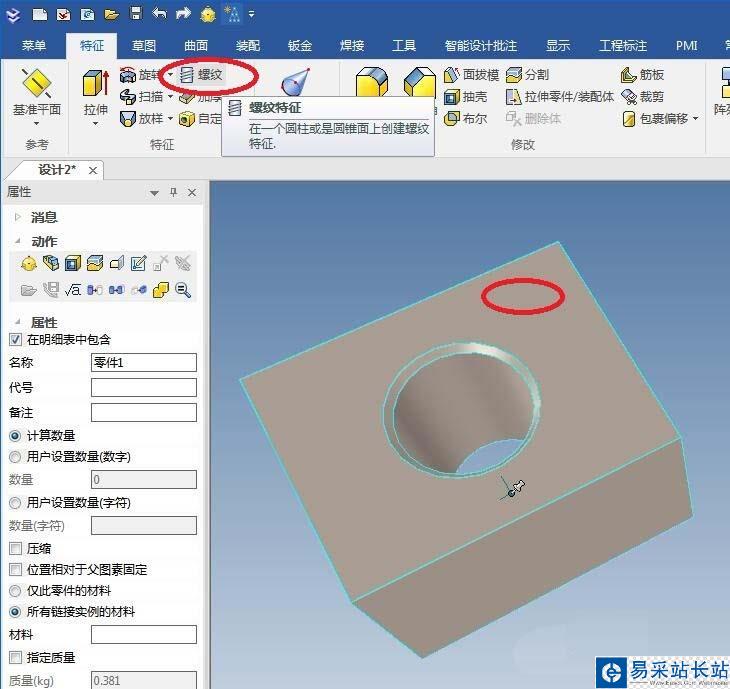

4、如下圖所示，選中實體，點擊特征工具欄中的“螺紋”圖標，激活該命令。

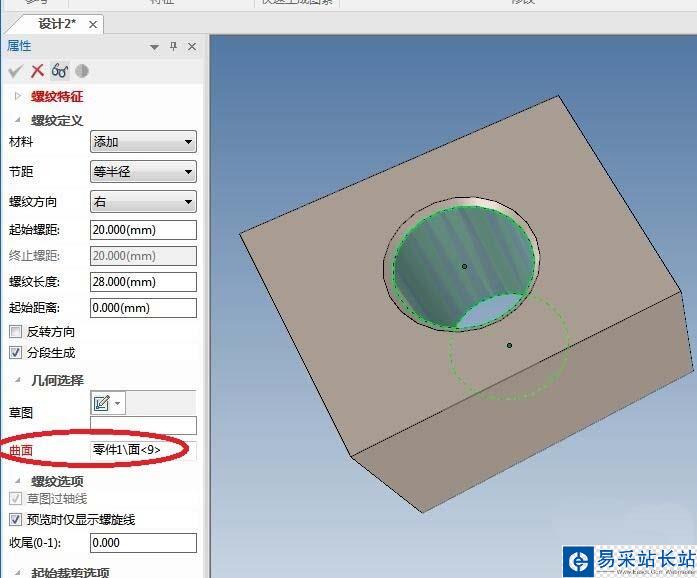

5、如下圖所示，軟件右邊屬性欄中出現了“螺紋特征”，見紅色框選，紅色字體：曲面，我們選擇孔類圓柱體的內側曲面（見實體中的變色的曲面）。

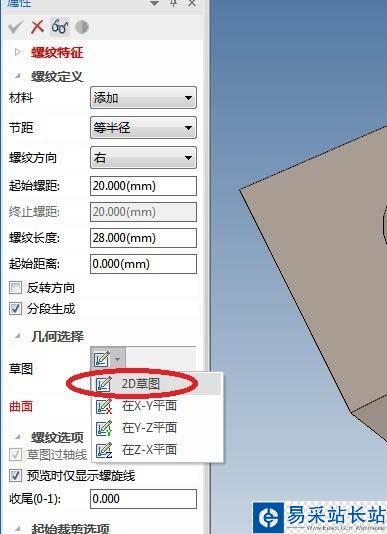

6、如下圖所示，草圖一欄后面，點擊“2D草圖”。

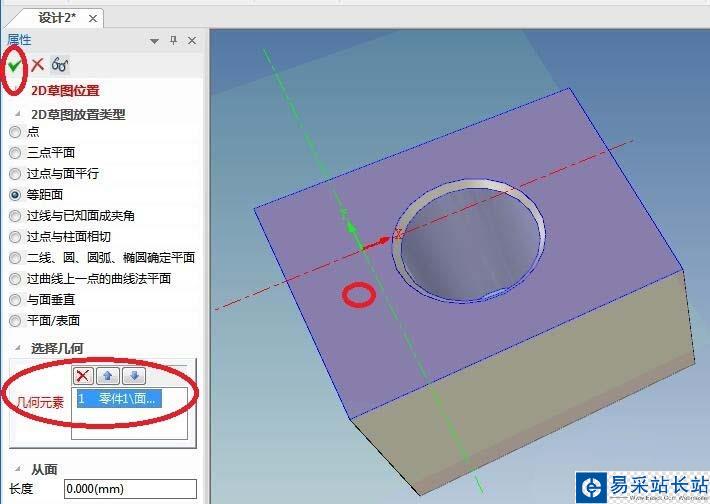

7、如下圖所示，“幾何元素”一欄，我們將要點擊實體的上表面。

8、如下圖所示，我們剛剛選擇完實體的上表面，就可以看到預覽的效果了，然后點擊“√”，成功進入到草圖環境。

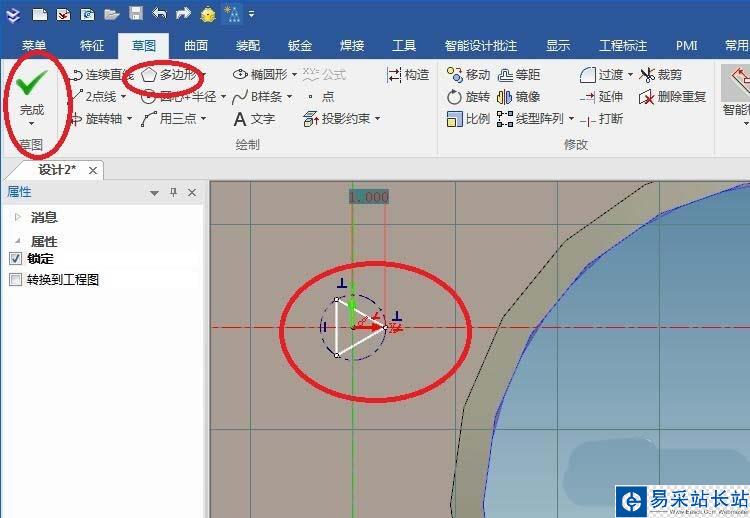

9、如下圖所示，進入到草圖環境，點擊工具欄中的“多邊形”圖標，點擊坐標原點，畫一個正三邊形，標注三角形尖部距離Y軸1，點擊“完成”。

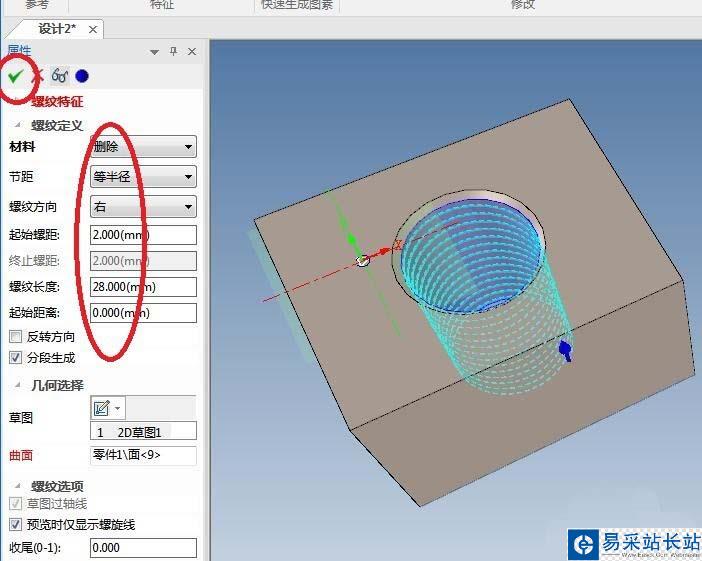

10、如下圖所示，退出草圖之后，在屬性欄中設置螺紋特征的參數：材料改成“刪除”，起始螺距：輸入2，其余可以采用默認，點擊“√”完成螺紋特征的創建。

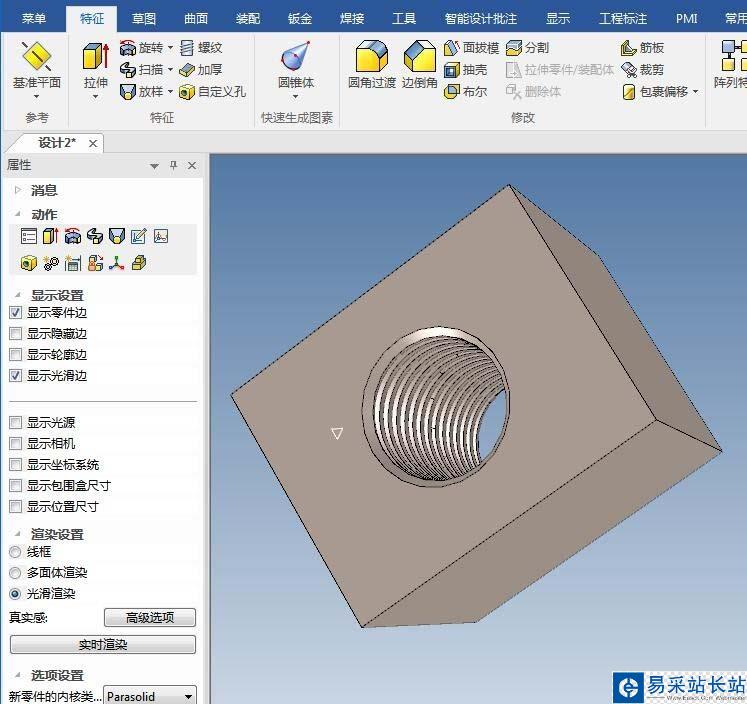

11、如下圖所示，孔的內螺紋就創建好了。

以上就是caxa模型制作內螺紋的教程，希望大家喜歡，請繼續關注錯新站長站。
