caxa3D實體設計想要設計一款三維立體的零件，該怎么設計呢？今天我們就來看看caxa使用筋板命令的教程。

軟件名稱：CAXA 3D實體設計 2018 官方安裝免費版軟件大小：4.04MB更新時間：2017-06-26

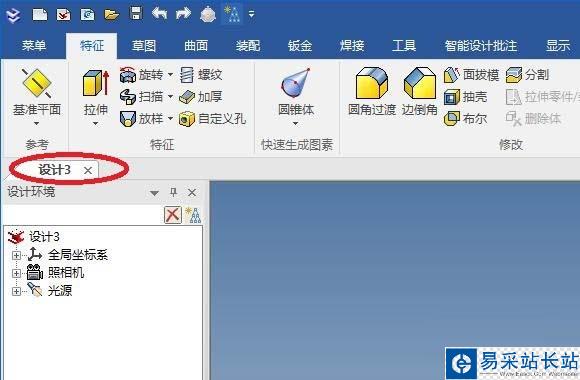

1、如下圖所示，打開caxa3D實體設計2018軟件，新建一個設計環境，采用空白模板。

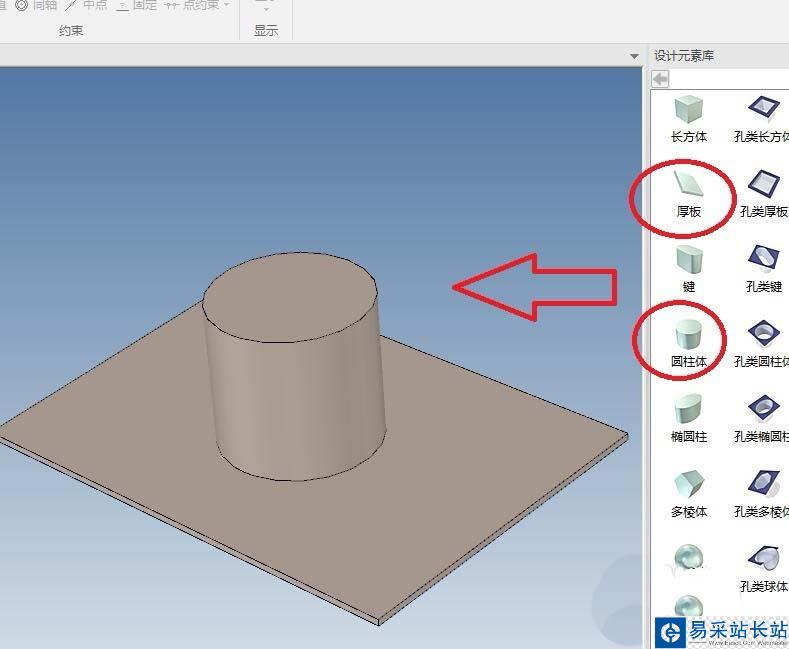

2、如下圖所示，從設計元素庫中拖一個薄板特征和一個圓柱體特征，組合成下圖中的零件，用作后面的演示。

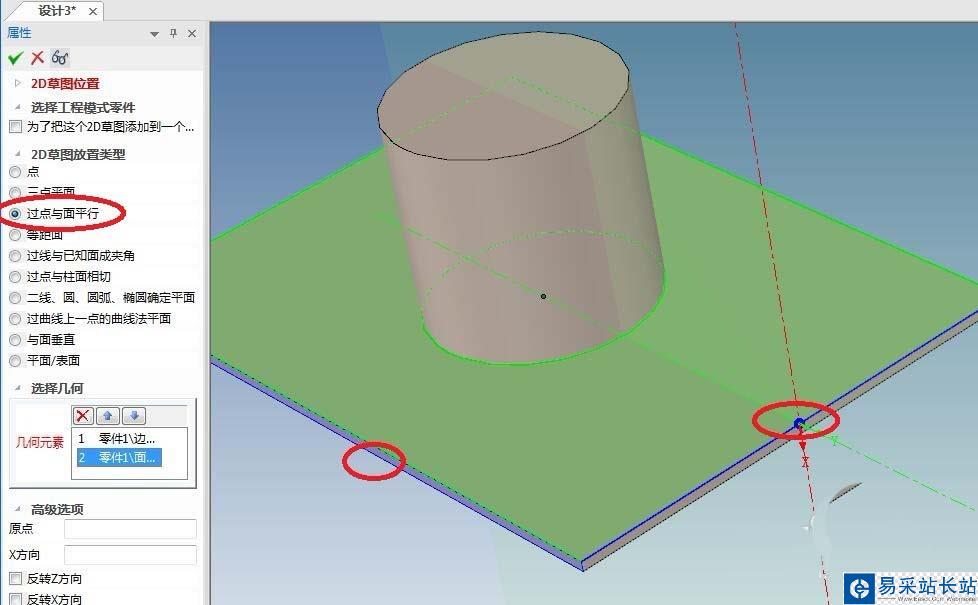

3、如下圖所示，點擊標題欄中的“草圖”，點擊工具欄中的“二維草圖”，屬性欄中“2D草圖位置”選擇“過點與面平行”，然后在實體中見紅色框選，選擇，√，確定生成并退出。

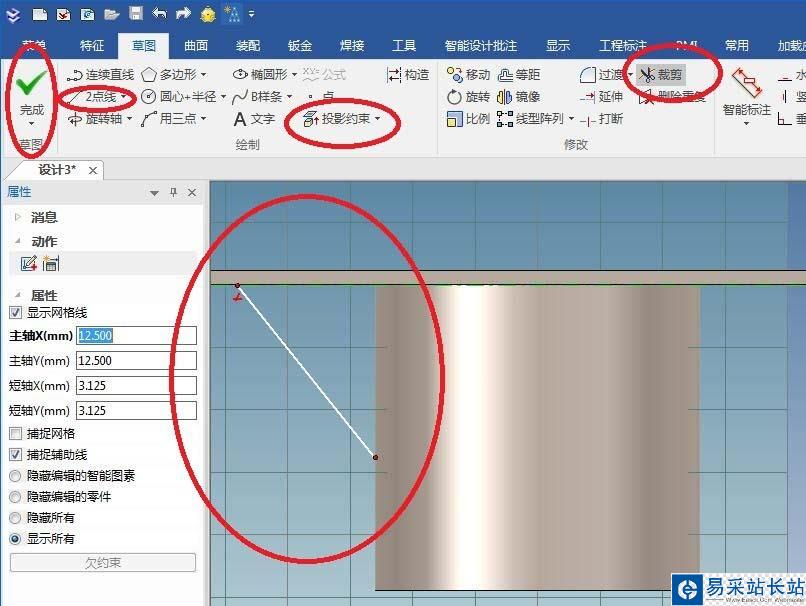

4、如下圖所示，進入到草繪，點擊工具欄中的“投影約束”，點擊圓柱體，點擊“直線”，畫直線，點擊“裁剪”，將所有直線段全部裁剪，只留下畫的斜線段，“完成”。

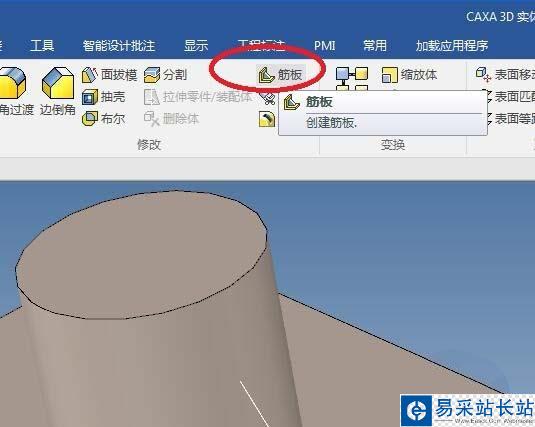

5、如下圖所示，點擊特征工具欄中的“筋板”圖標，激活該命令。

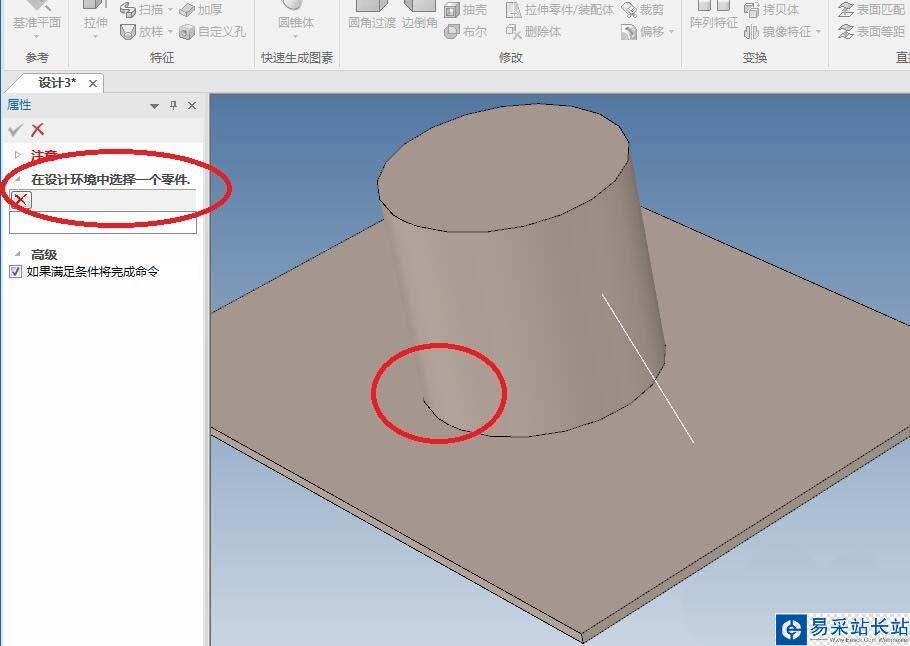

6、如下圖所示，軟件左邊屬性欄的提示，要我們選擇一個零件，不用說，點擊這實體。

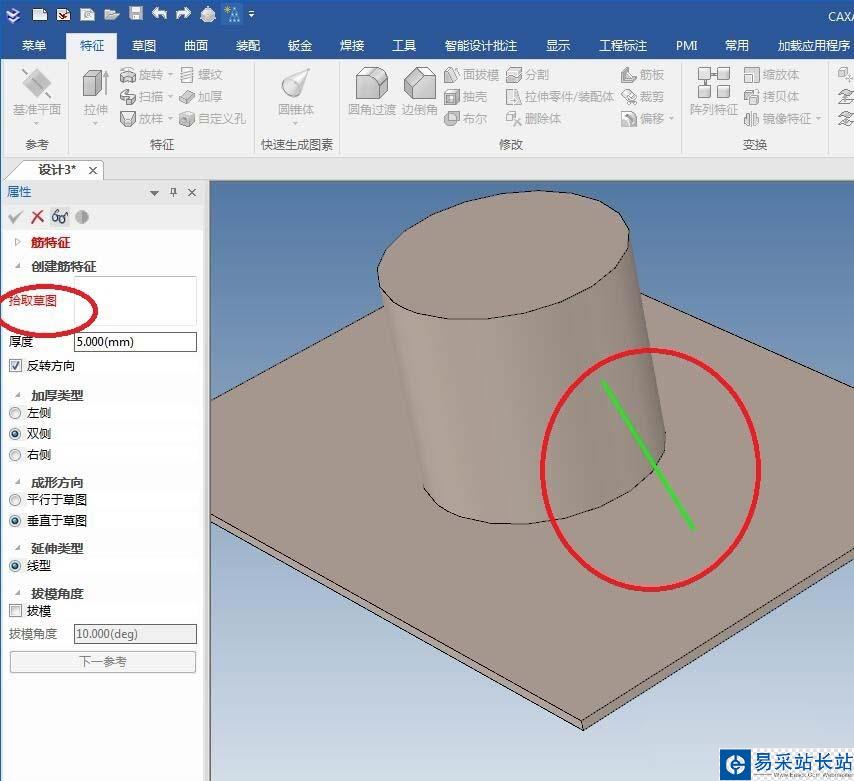

7、如下圖所示，當我們選擇完實體零件之后，屬性欄中的內容就有了變化，這次要我們拾取草圖，就是畫的那個斜線段。

8、如下圖所示，我們選擇完之一，預覽效果中沒有那個“筋板”出現，這就需要我們去修改“成形方向”。

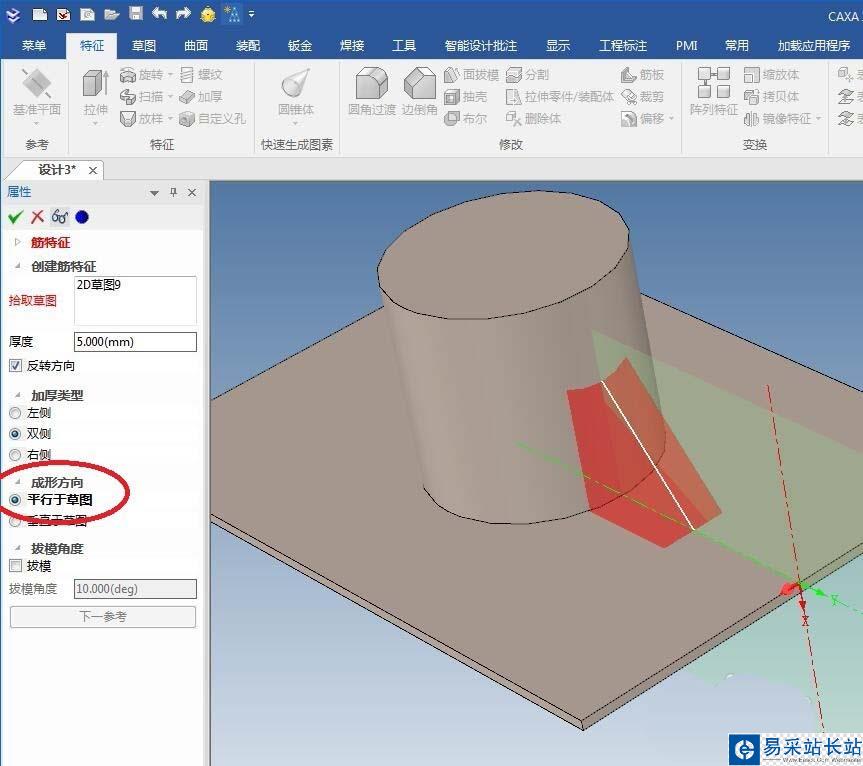

9、如下圖所示，將成形方向由“垂直于草圖”改成“平行于草圖”，如果還不行，記得勾選“反轉方向”，這里是已經勾選了，所以預覽效果也有筋板出現了，所以可以直接√“確定生成并退出”了。

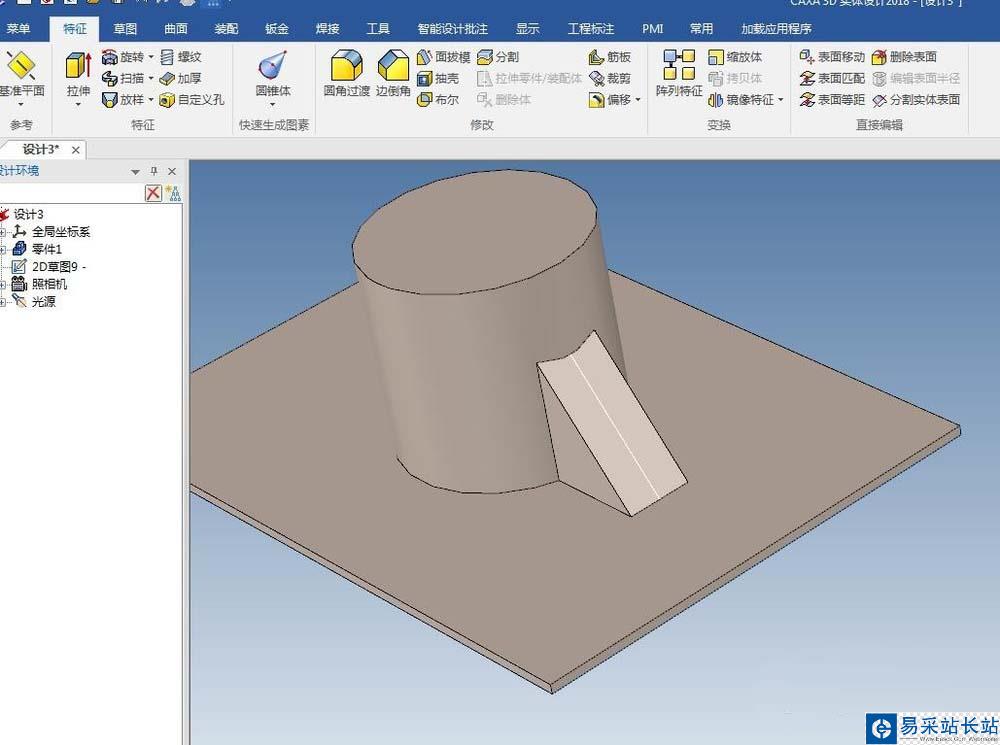

10、如下圖所示，一個筋板特征創建好了。
