UG10.0想要?jiǎng)?chuàng)建一個堅實型壓片口香糖，該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大小：2.67GB更新時間：2016-10-25

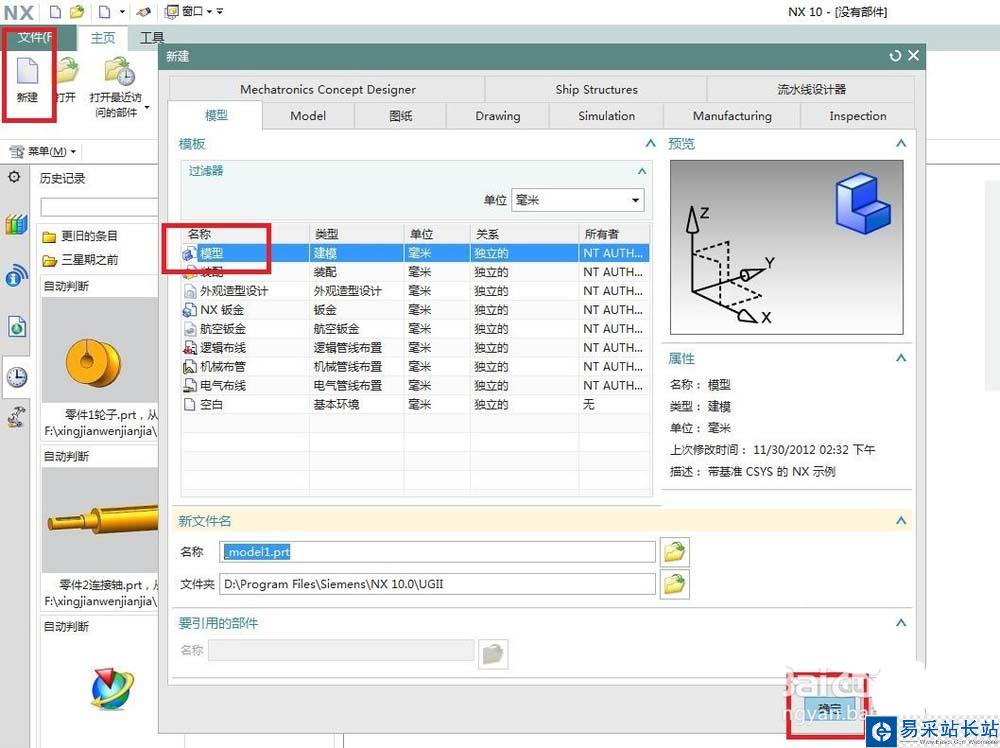

1、如下圖示，打開UG10.0軟件，新建一個空白的模型文件。

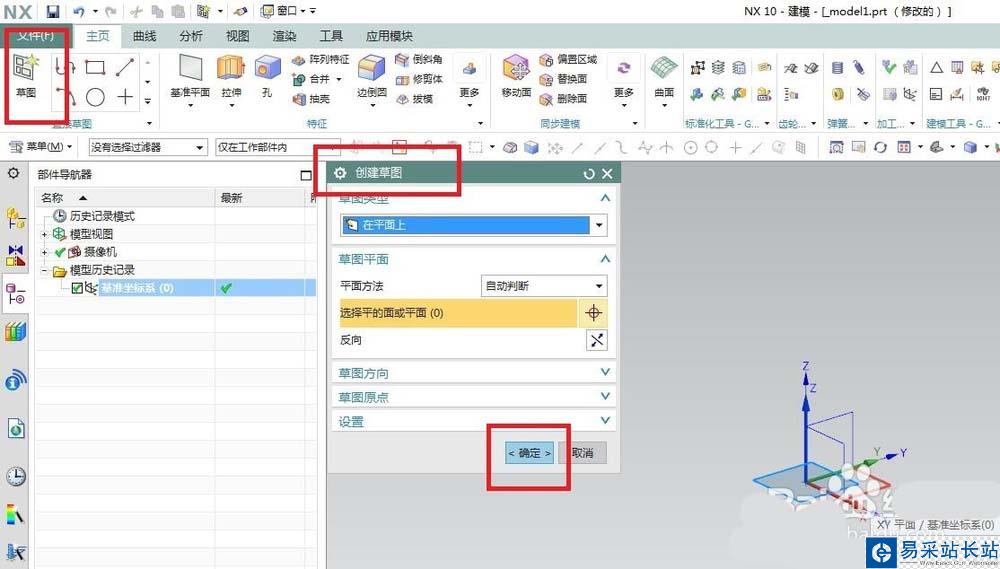

2、如下圖所示，點擊工具欄中的“草圖”圖標，在出現“創建草圖”對話框之后，在基準坐標系中選擇“XY平面”為草圖平面，最后“確定”就行了。

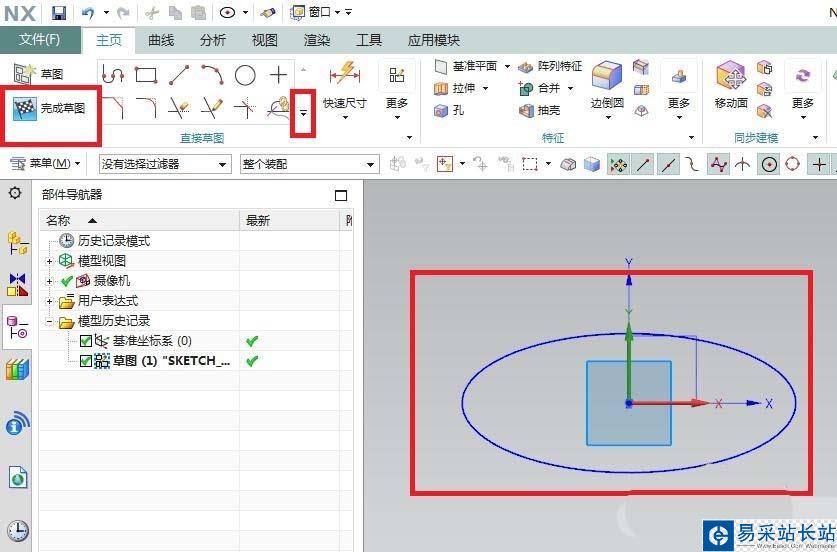

3、如下圖示，首先點擊工具欄中“直接草圖”框右邊的三角形，在出現的眾多草圖工具選擇“橢圓”，然后以坐標原點為圓心畫一個橢圓，尺寸自己看著辦，最后“完成草圖”即可。

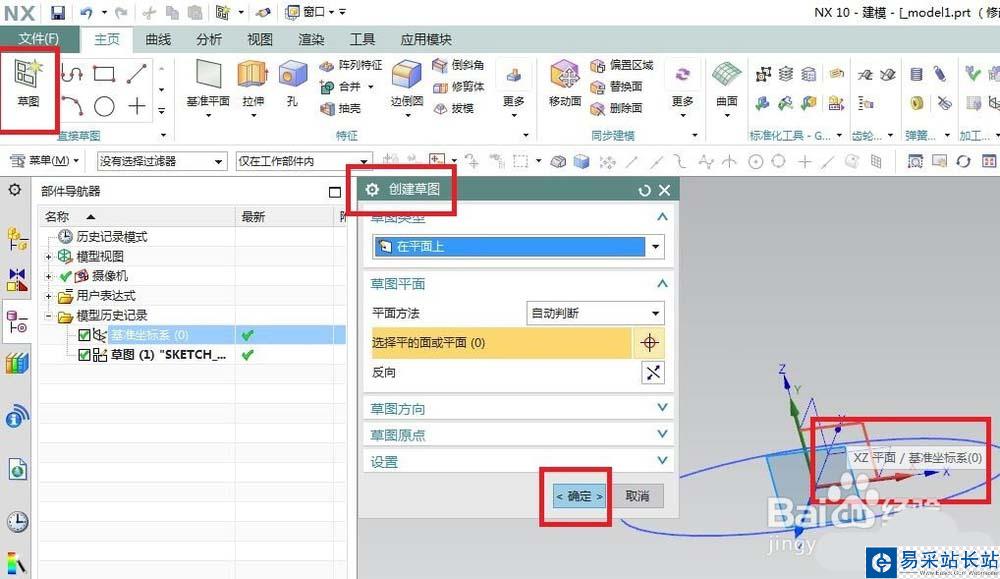

4、如下圖所示，回到了特征工具欄，繼續創建草圖，這次草圖平面是“XZ平面”。

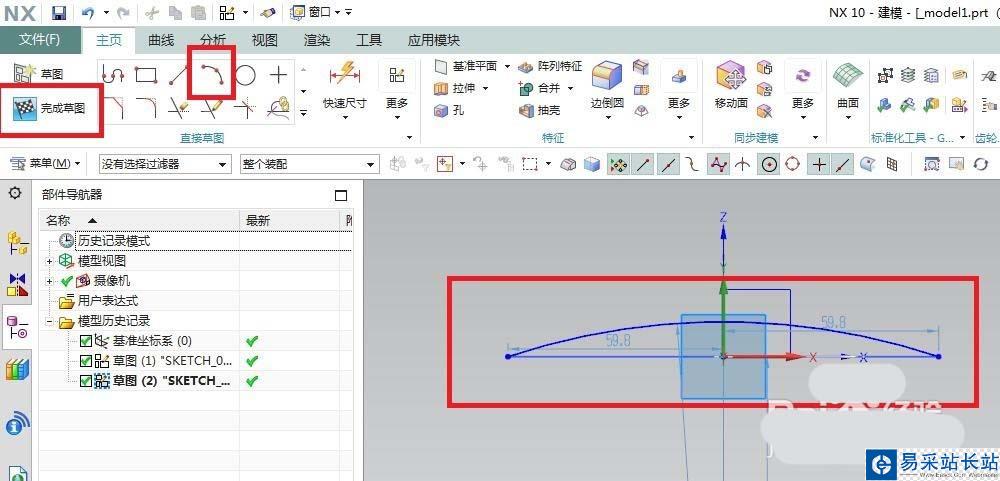

5、如下圖所示，首先點擊工具欄中的“圓弧”圖標，在草圖中畫一個圓弧（見下圖效果），“完成草圖”。

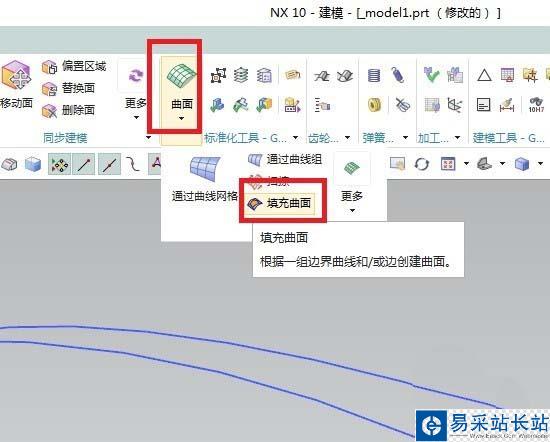

6、如下圖所示，首先點擊工具欄中的“曲面”下方的三角形，然后在下拉菜單中點擊“填充曲面”。

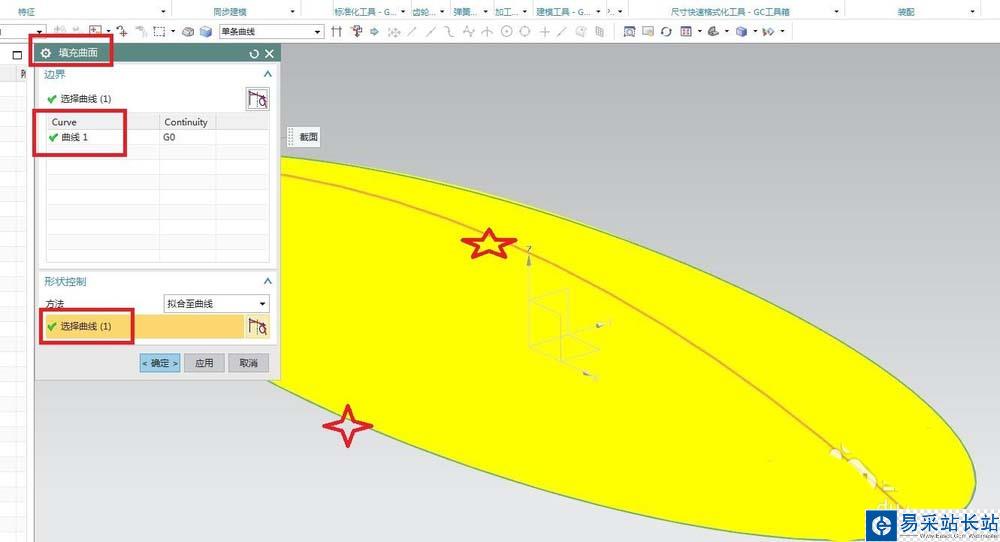

7、如下圖所示，出現了“填充曲面”對話框，邊界中選擇“橢圓”，形狀控制一欄中的方法改為“擬合至曲線”，曲線選擇“圓弧”，最后點擊“確定”。

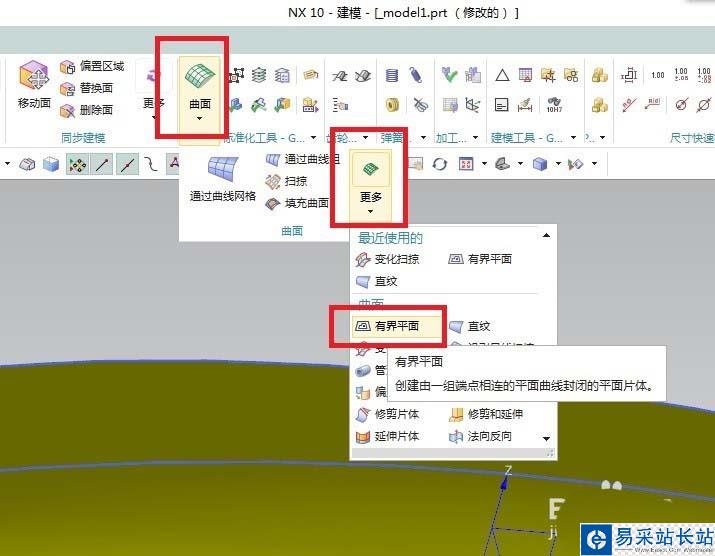

8、如下圖所示，首先點擊工具欄中的“曲面”下方的三角形，然后點擊展開的下拉菜單中的“更多”下方的三角形，在最后一層的展開下拉菜單中點擊“有界平面”。

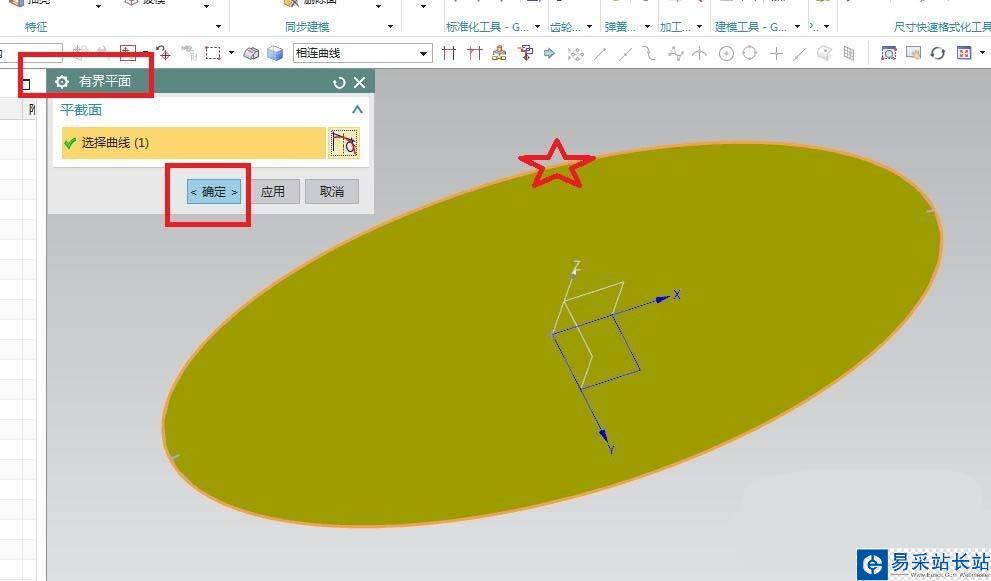

9、如下圖所示，出現“有界平面”對話框，曲線選擇“橢圓。”
