今天我們就來介紹一個簡單的使用，就是UG10.0通過縫合命令將片體縫合成實體的過程，很簡單，下面我們就來看看詳細的教程。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大?。?.67GB更新時間：2016-10-25

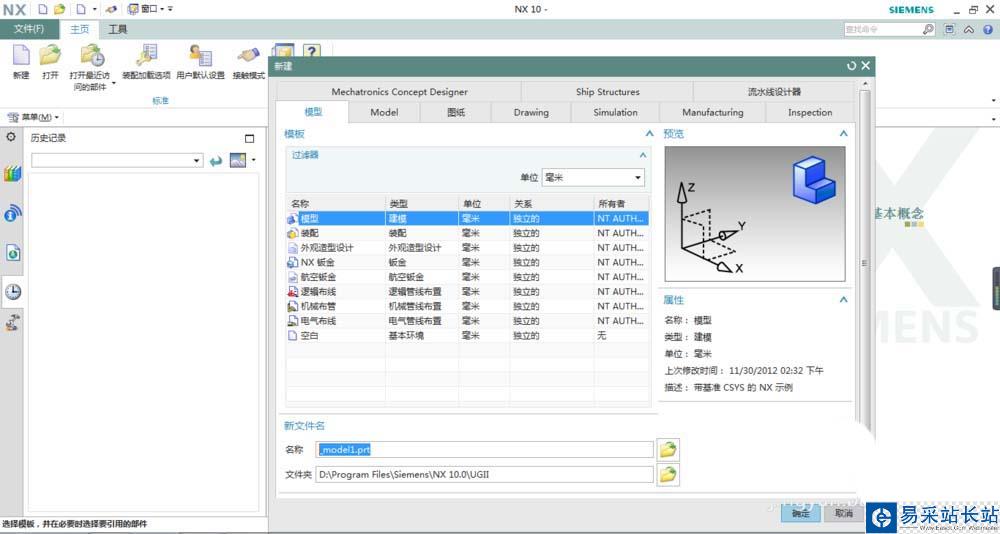

1、打開UG10.0軟件，新建一個模型文件。

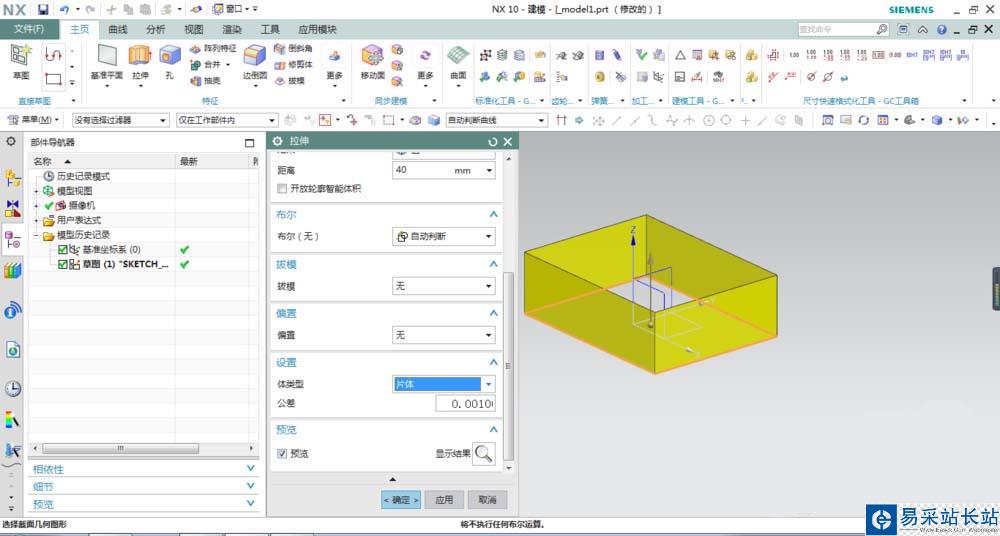

2、拉伸一個片體作為演示所用。（拉伸片體與拉伸實體的步驟是相同的，只是需要將設置中的體類型由實體改成片體就可以了）

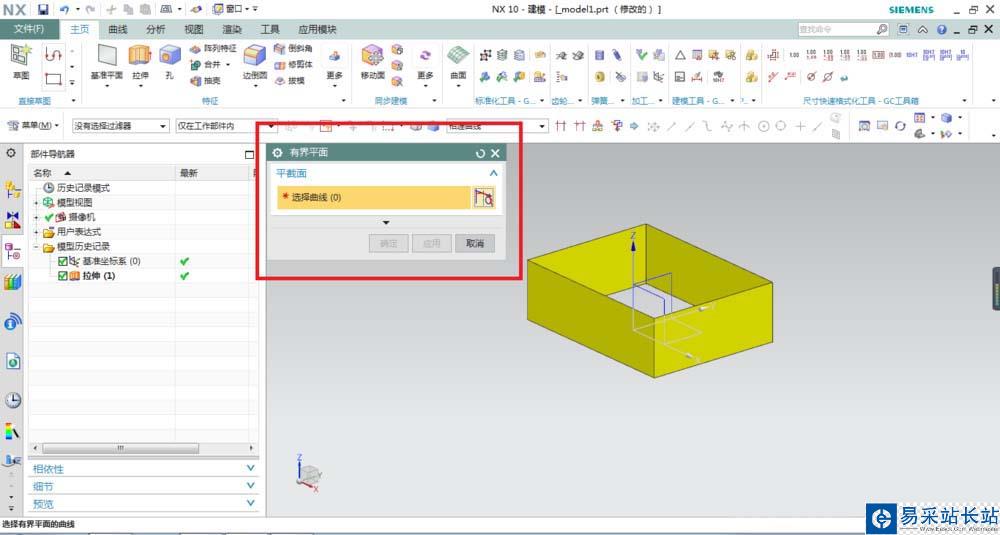

3、激活“有界平面”，出現如下圖所示的有界平面對話框。激活方式有兩種。

方法一：執行【菜單】【插入】【曲面】【有界平面】；

方法二：在工具欄中執行【曲面】【更多】【有界平面】。兩種方法各有優劣。

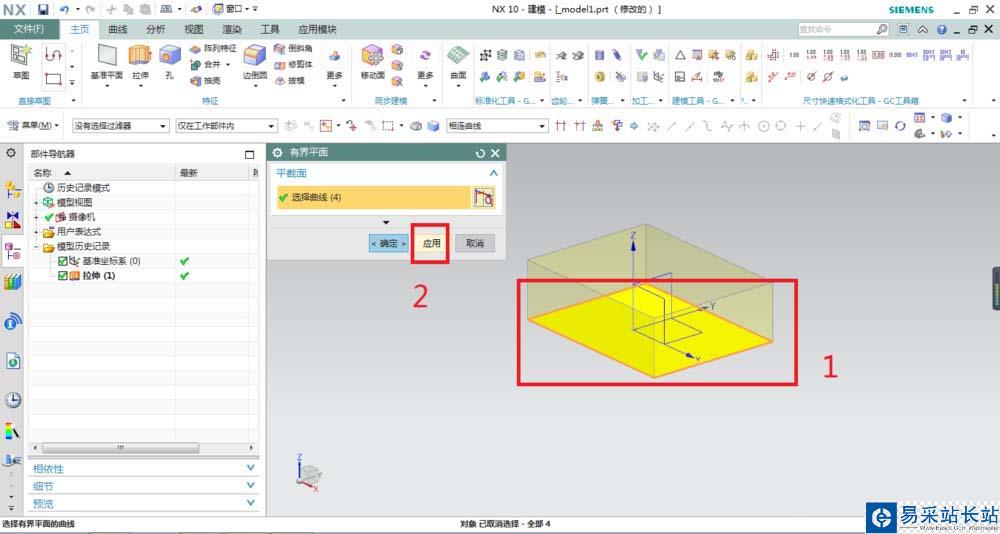

4、根據“有界平面”對話框的操作提示，我們選擇四條曲線，如下圖所示1號紅色框選，四條封閉的直線選完之后，就出現了一個平面，然后點擊2號紅色框選中的“應用”按鈕。因為我們還需要再創建一個有界平面，將之前拉伸的片體完全封閉起來，所以需要保留這個“有界平面”對話框。

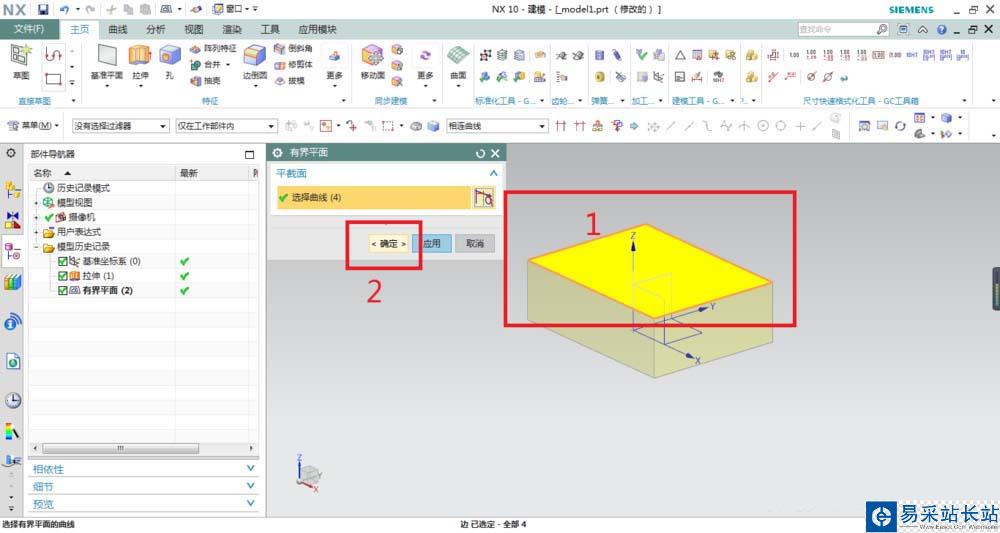

5、如下圖所示，用上一步相同方法創建另一個有界平面，至此，拉伸出來的片體完全成為了一個封閉的六面體。其實這是假的，它里面是空的，它僅僅只是個片體。

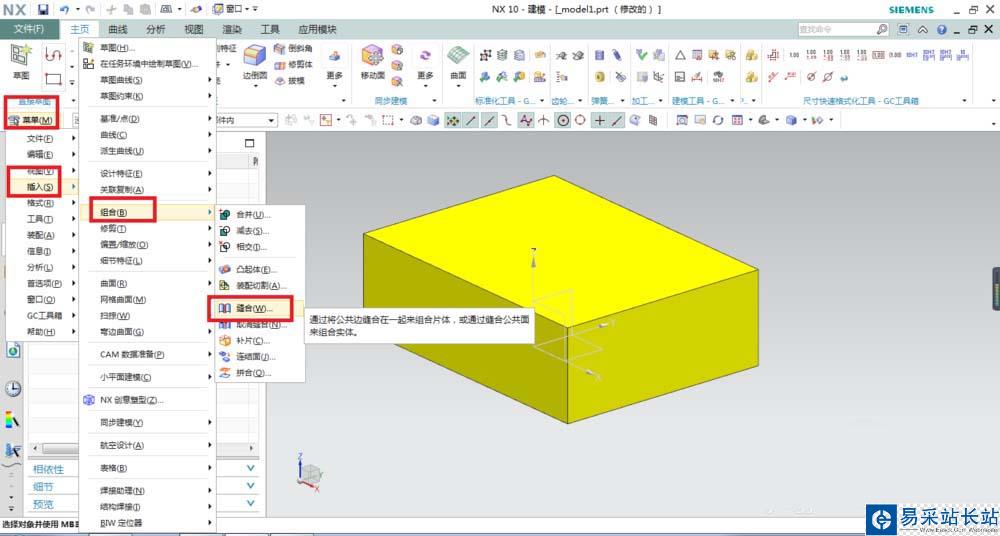

6、以上5步完全是為了下面的操作做鋪墊，接下來才是“縫合”命令的具體操作步驟。如下圖所示，執行【菜單】【插入】【組合】【縫合】，激活“縫合”命令。

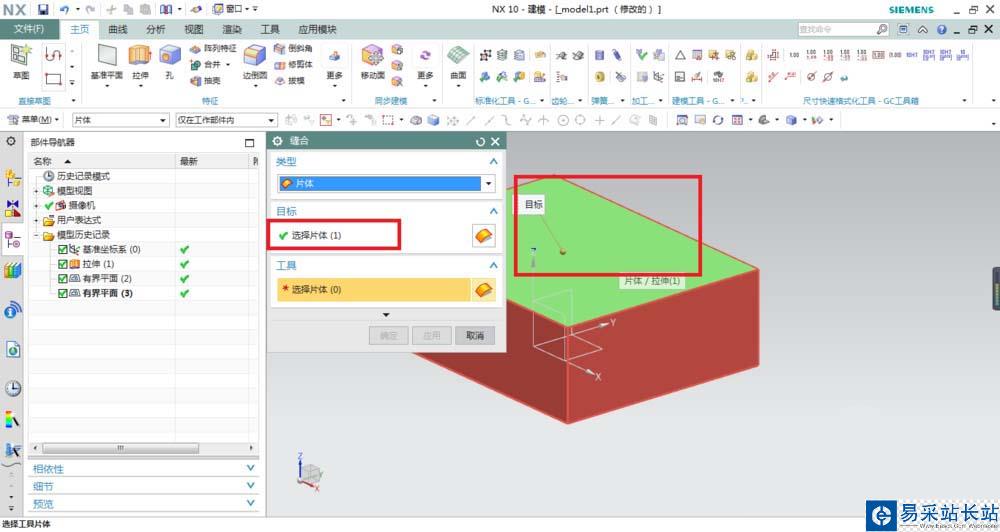

7、根據彈出的“縫合”對話框給出的操作提示，先選擇目標片體，如下紅色框選，變成綠色的平面就是我們選擇的目標片體。說明一下，類型默認的是片體，可以不用理會。

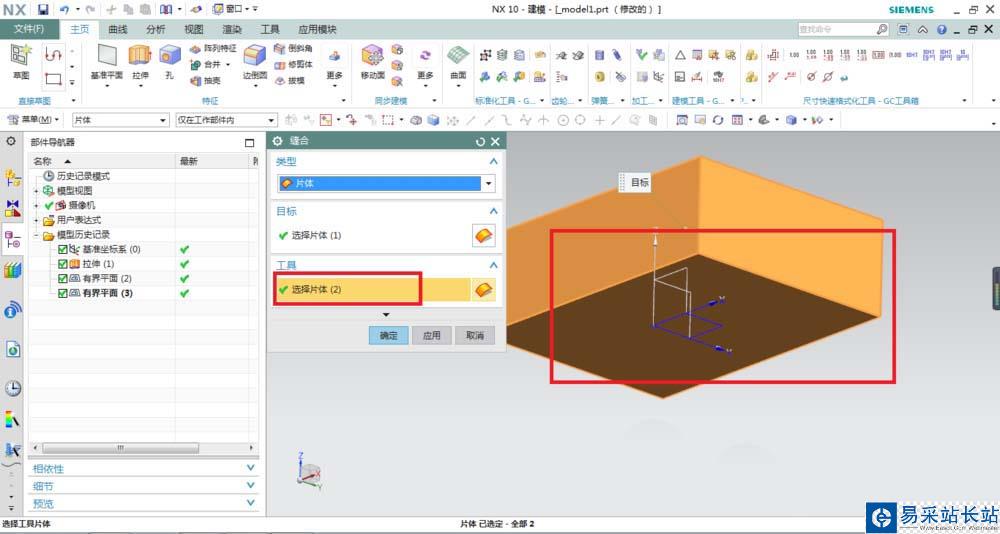

8、選擇完目標片體，接下來就是選擇工具片體，如下圖所示選擇拉伸的片體和另一個有界平面（其實就是目標片體之外的所有片體）。選擇完片體之后，點擊“確定”完成縫合操作

9、如下圖所示縫合完畢，別看它和縫合之前沒什么區別，其實它里面已經是實心的。
