axure中想要制作一個下拉多選部門的控件，可以應用在企業管理或者BPM相關流程等場景，例如選擇只給保安部門的人發消防通知，該怎么制作呢？下面我們就來看看詳細的教程。

軟件名稱：原型設計工具Axure RP Pro 8.1特別版 中文漢化特別版(附漢化包+注冊碼+安裝教程)軟件大小：90.5MB更新時間：2018-05-24

1、拖入一個下拉列表框到面板中央，標簽名為:部門選擇；

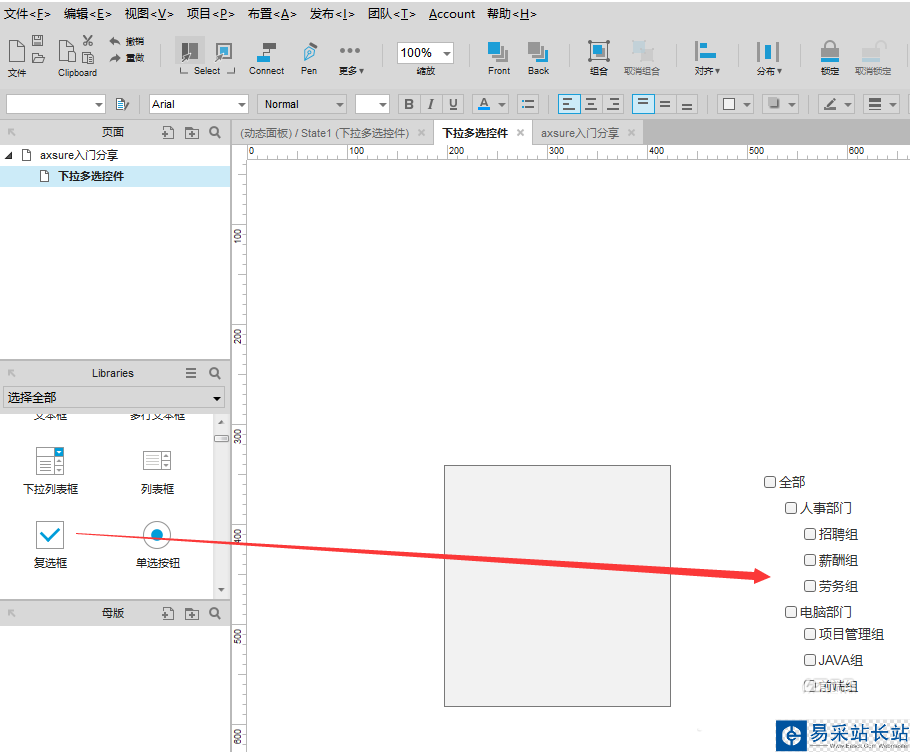

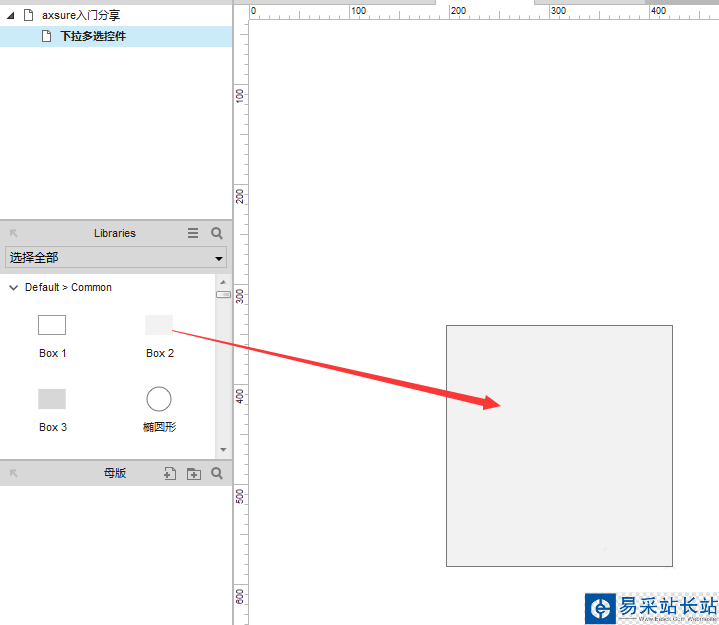

2、分別拖入一個灰底box,以及多個復選框；復選框排列成樹狀層次結構；

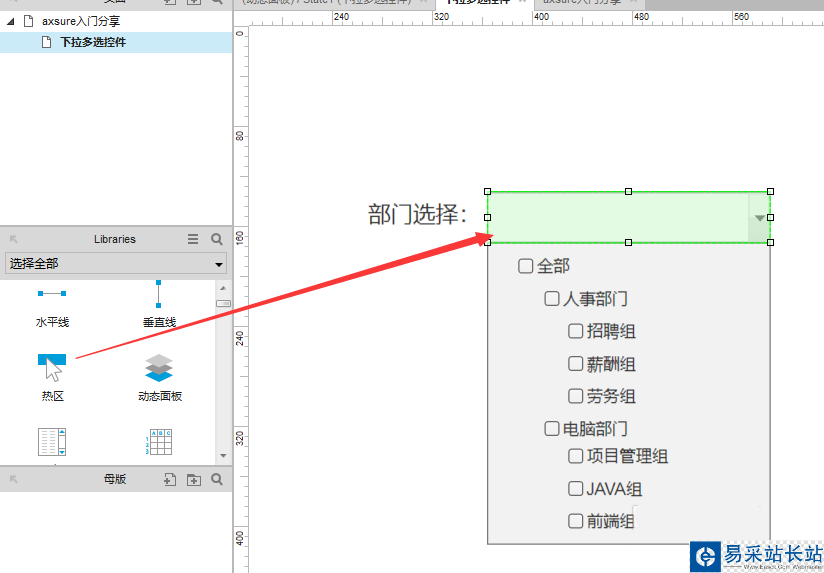

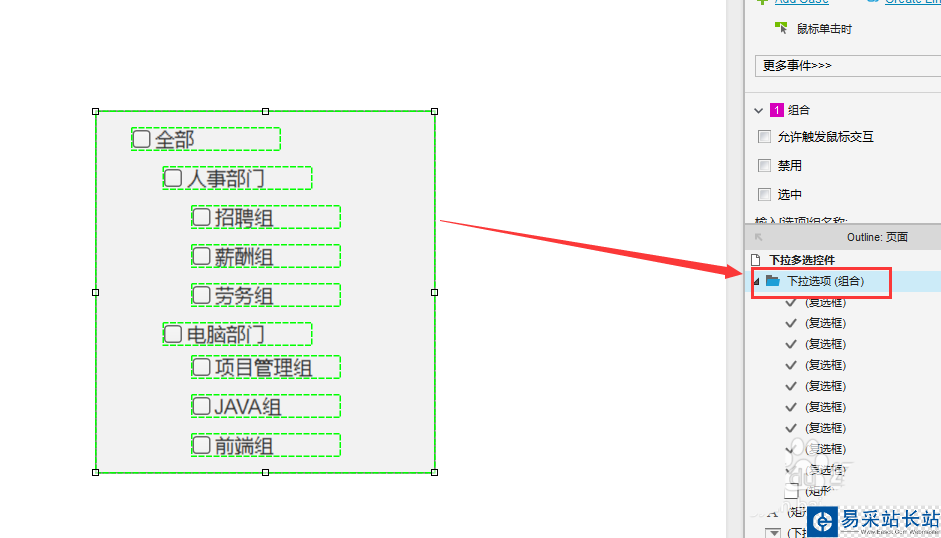

3、把灰底box和復選框排列在一起，全選做成一個組合，命名為“下拉選項”；把組合“下拉選項”和“部門選擇”下拉列表框排列在一起；拖入一個熱區，放在下拉列表框上方；

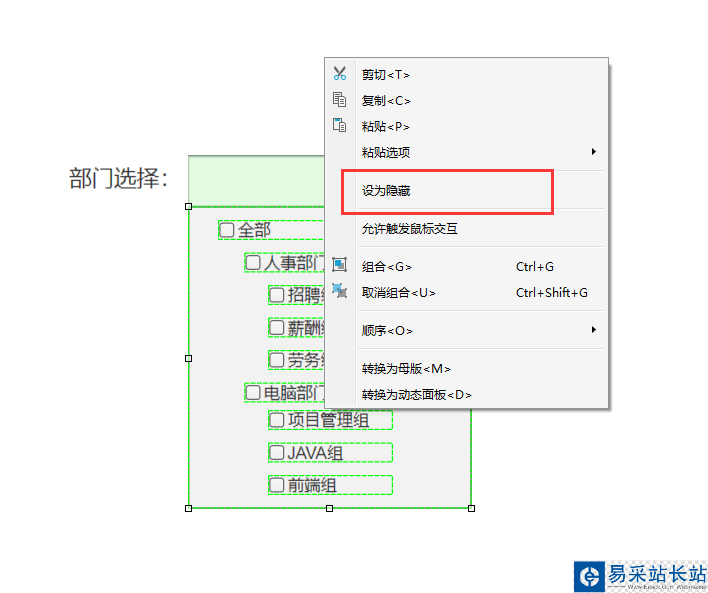

4、把組合“下拉選項”設置為隱藏

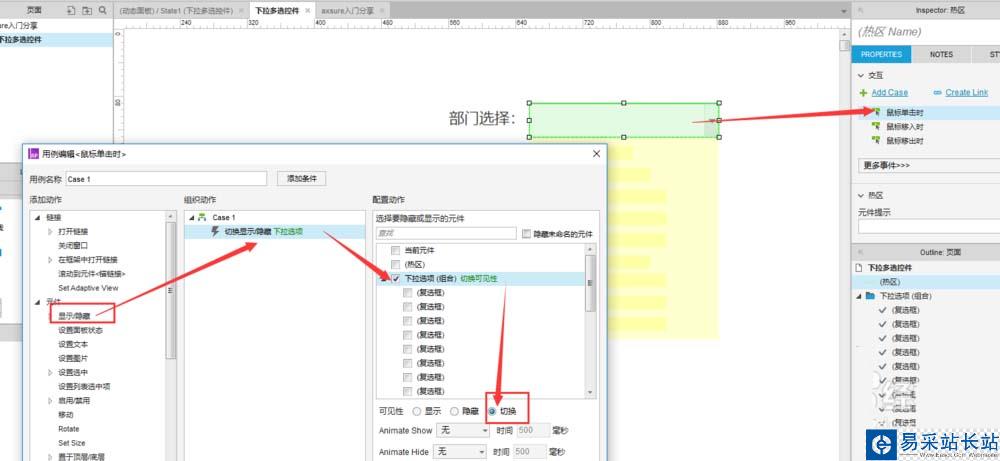

5、對熱區設置交互如下：新增用例“鼠標單擊時”，設置組合“下拉選項”的“可見性”為“切換”；這個用例的意思就是，鼠標點擊一次時，如果組合為隱藏，則點擊后為可見；如果組合為可見，則點擊后隱藏。

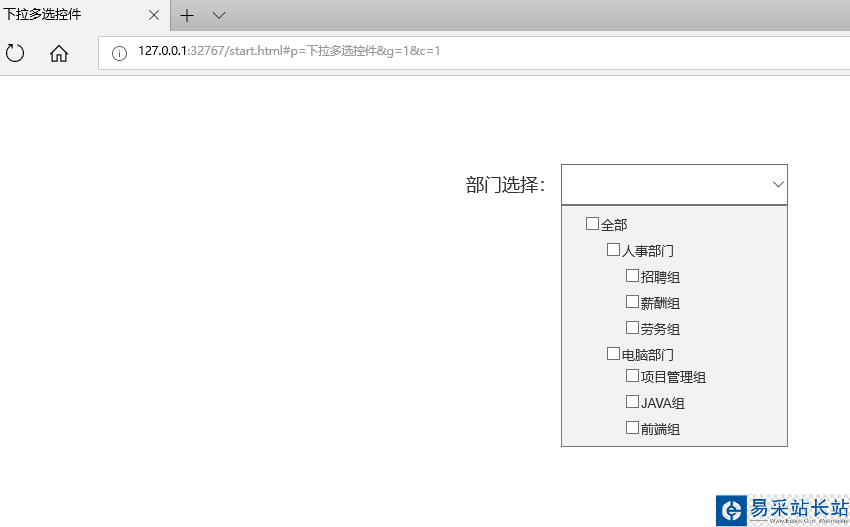

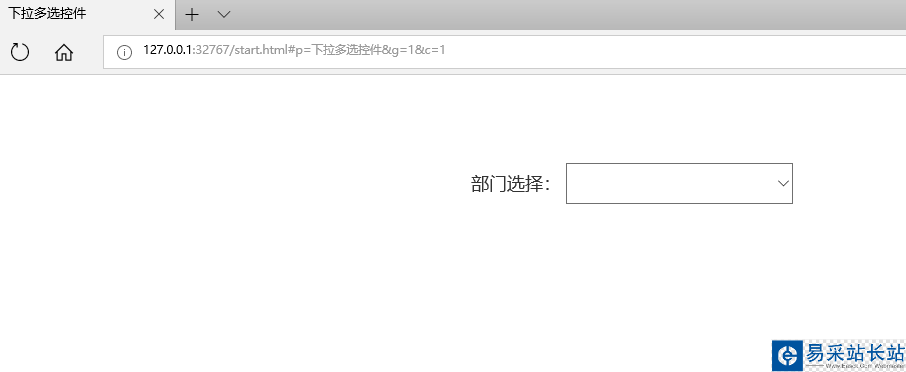

6、點擊F5運行axure,可在瀏覽器上看見交互效果，點擊下拉框后，顯示部門多選列表，可多選部門。

以上就是axure制作下拉多選控件的教程，希望大家喜歡，請繼續關注錯新站長站。
