UG12.0中加墨零件，模型很簡單，想要建模一個紙巾盒模型，該怎么制作呢？我們可以繪制平面圖。按照展開的圖樣出圖再進行折彎即可得到相應的模型，下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大?。?.15GB更新時間：2017-11-01

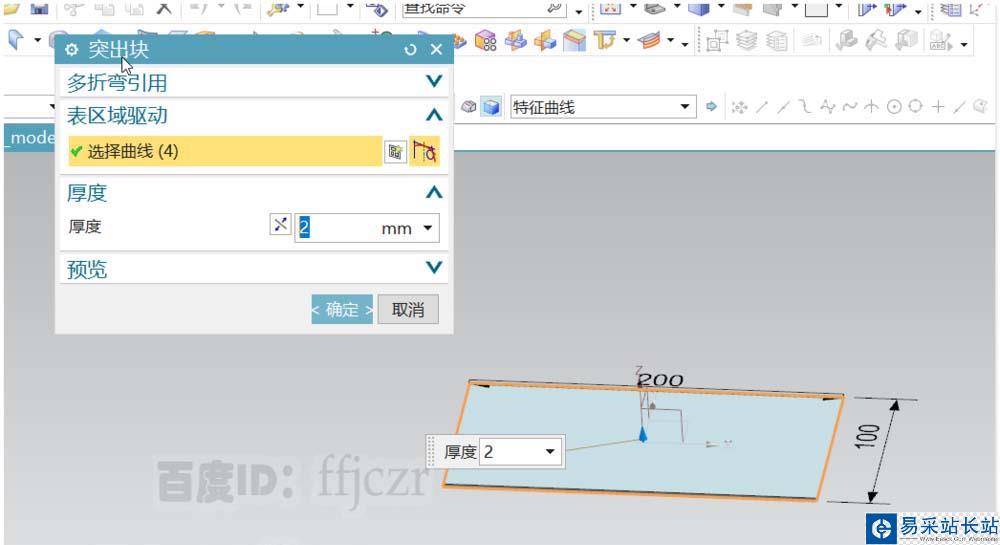

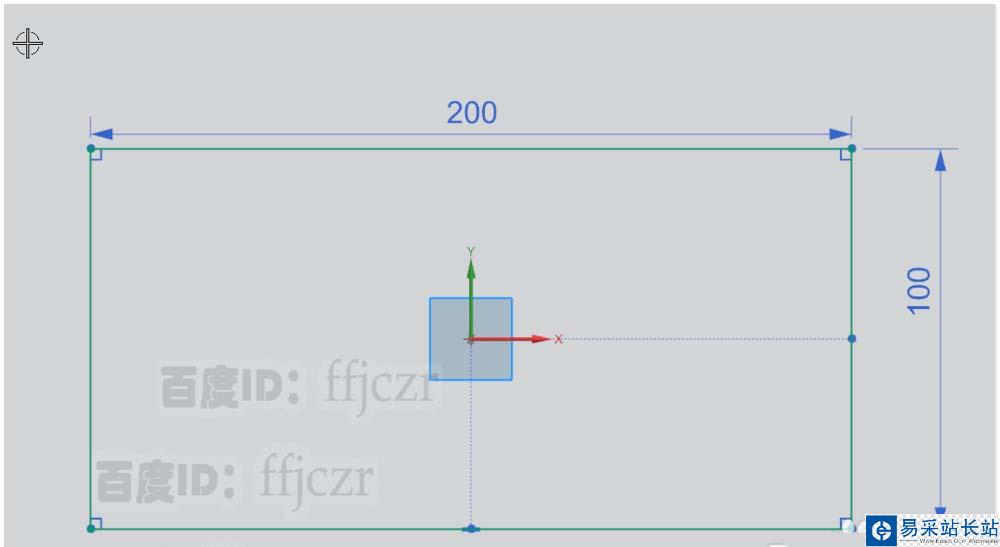

1、和現實的鈑金加工一樣，首先得有材料才能折彎。這里的材料就是突出塊了。選用突出塊命令，在XY面上繪出突出塊的截面圖；一個中心點與坐標原點重合的矩形，長為200寬為100.突出塊的厚度為2.

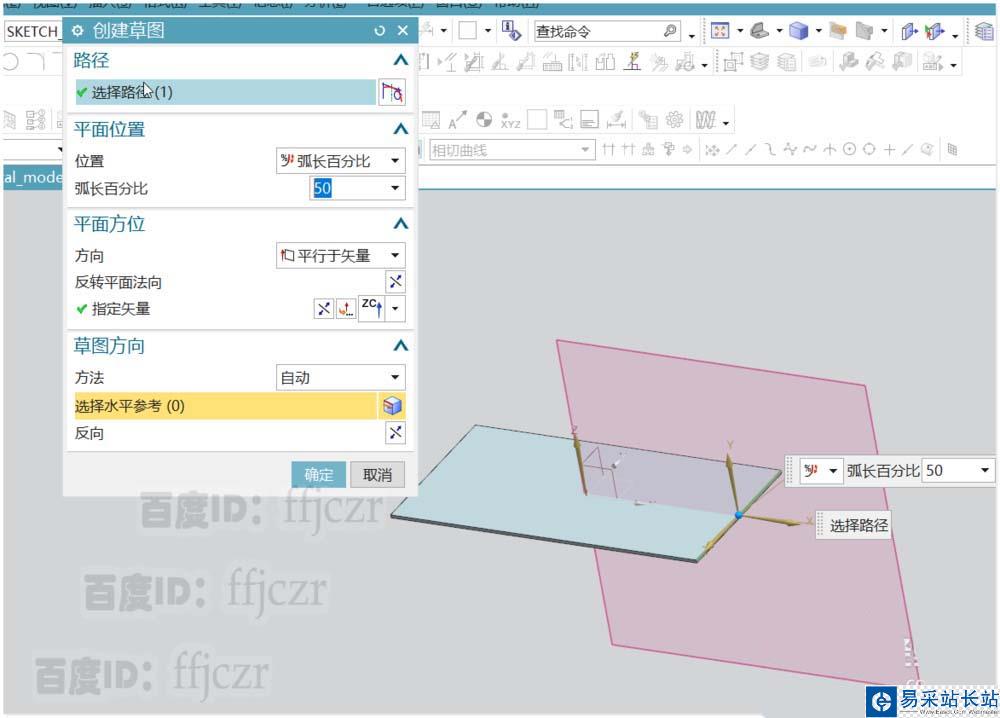

2、選用輪廓彎邊，選繪制截面，在彈出的對話框中隨意選用突出塊上表面的一條邊作為路徑，弧長50%，使設定的坐標與世界坐標軸平行，這里與Z軸平行。

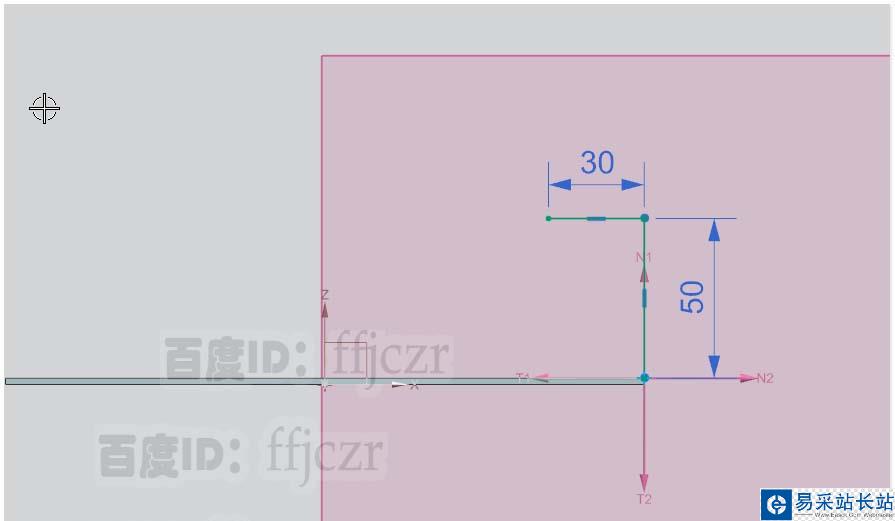

3、在草圖中，以新的坐標原點為參考，繪出二段相連的直線（數據如圖所示），這便是輪廓彎邊的截面線。

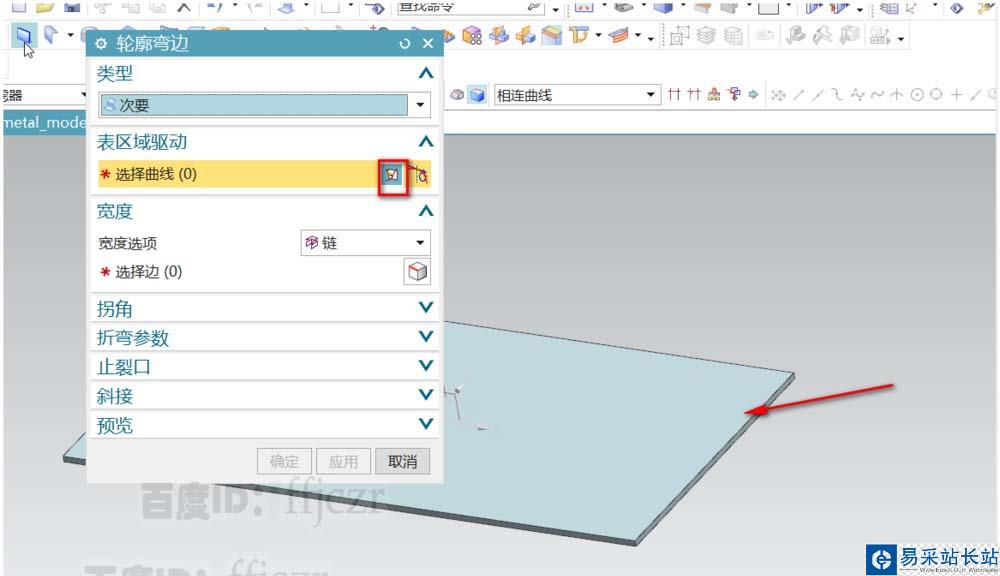

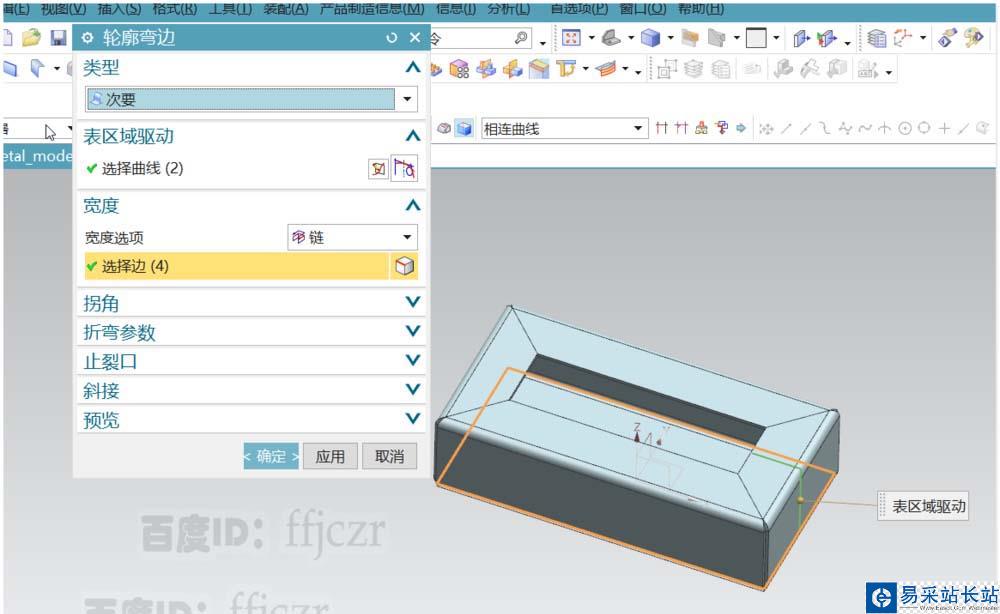

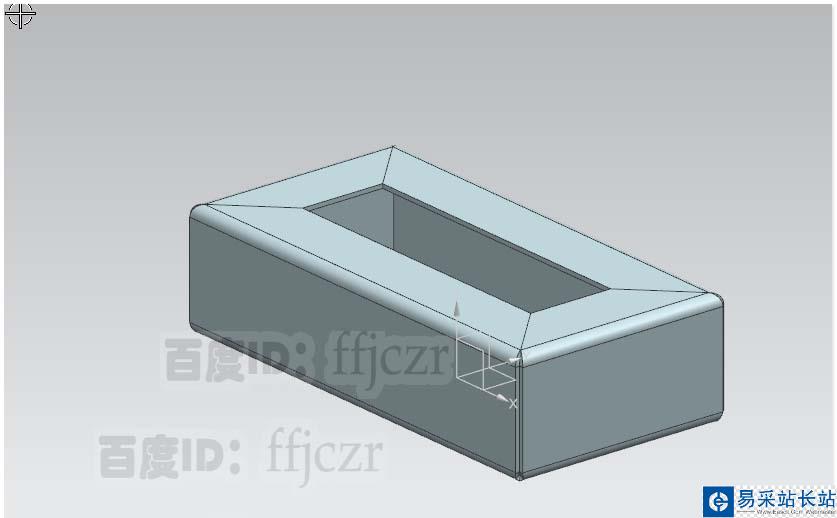

4、回到輪廓彎邊對話框，其中的寬度選項修改為鏈，選擇模式為相連曲線；用鼠標選擇突出塊上表面的輪廓邊。軟件根據上步繪的輪廓截面線自動生成折彎面。

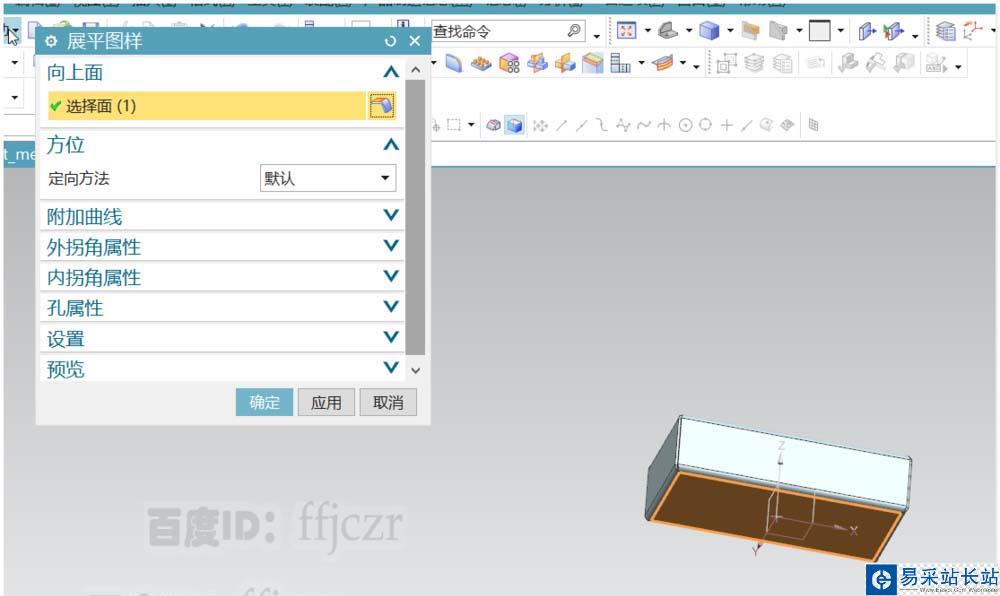

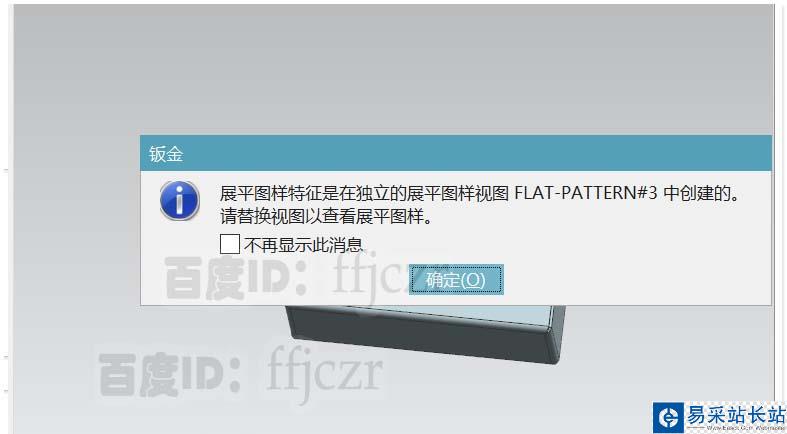

5、激活展平圖樣，選擇模型的底面為向上面；直接確定，得到展平圖樣的視圖。

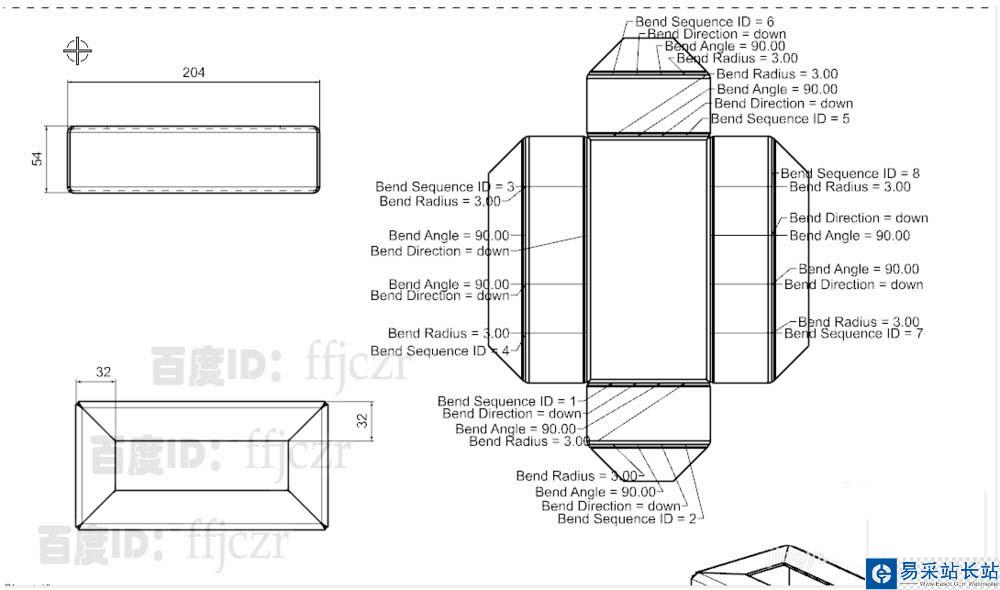

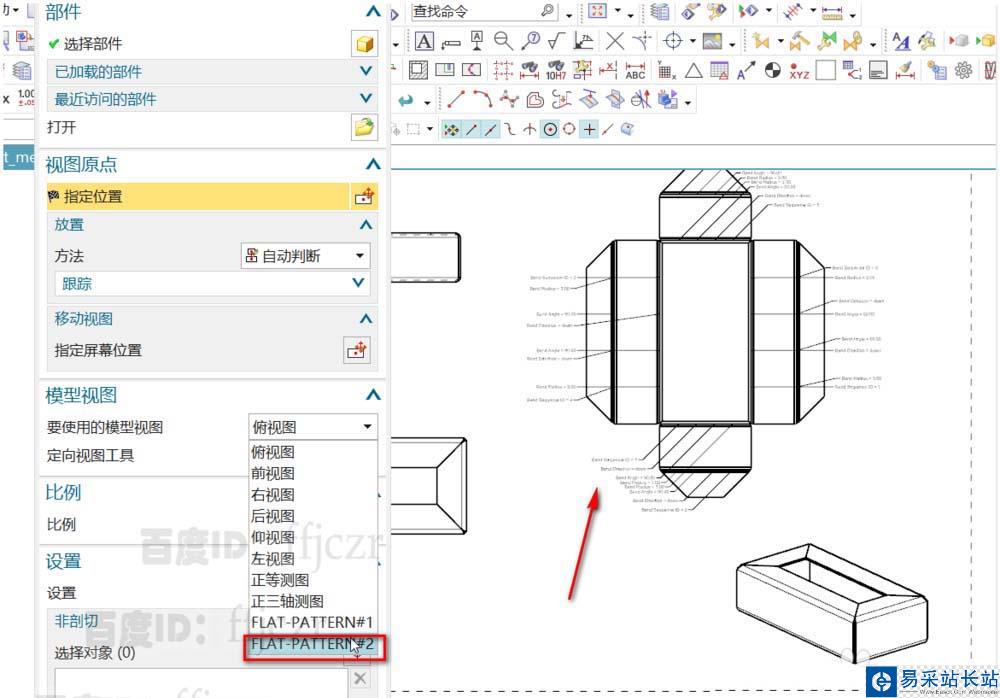

6、工程圖模式中，導入俯視圖和前視圖后，導入展開圖，模型十分簡單，但其展開圖卻是十分重要，可以很好的指導樣品的生產制作。

以上就是UG12.0鈑金模塊做紙巾盒的教程，希望大家喜歡，請繼續關注錯新站長站。
