今天我們就來看看使用UG12.0設計散熱罩的方法，散熱罩是鈑金件中最常見的了，該怎么設計恩？下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大小：5.15GB更新時間：2017-11-01

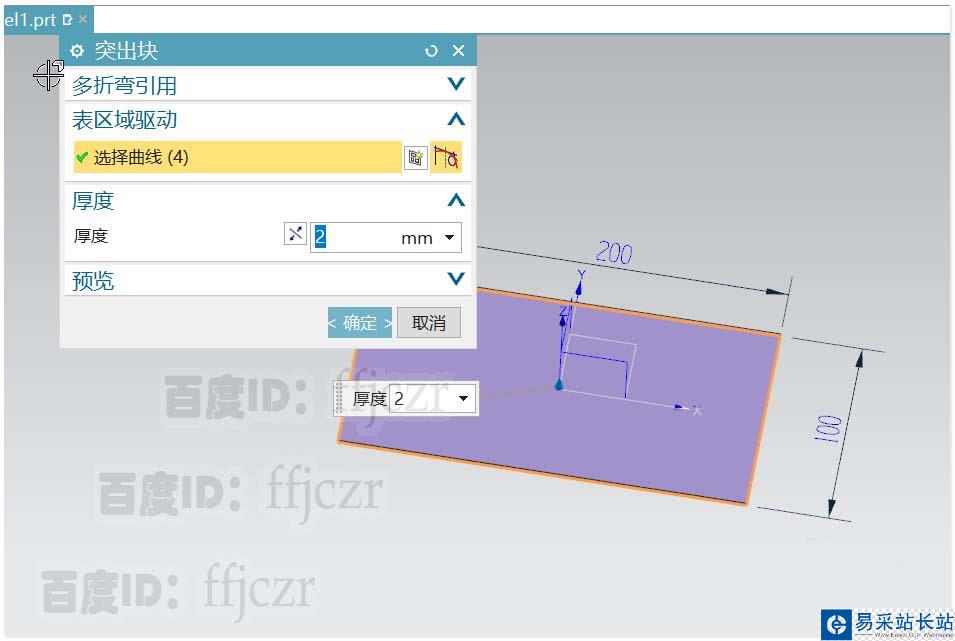

1、選用突出塊，在草圖中繪一個中心與世界坐標原點重合的矩形，其長為200寬為100.突出塊的厚度為2.

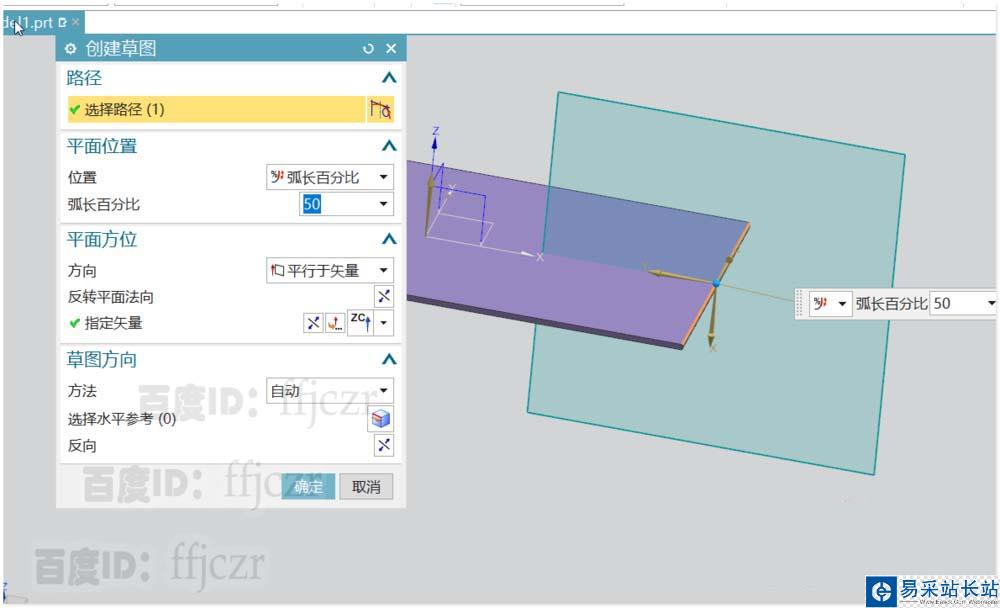

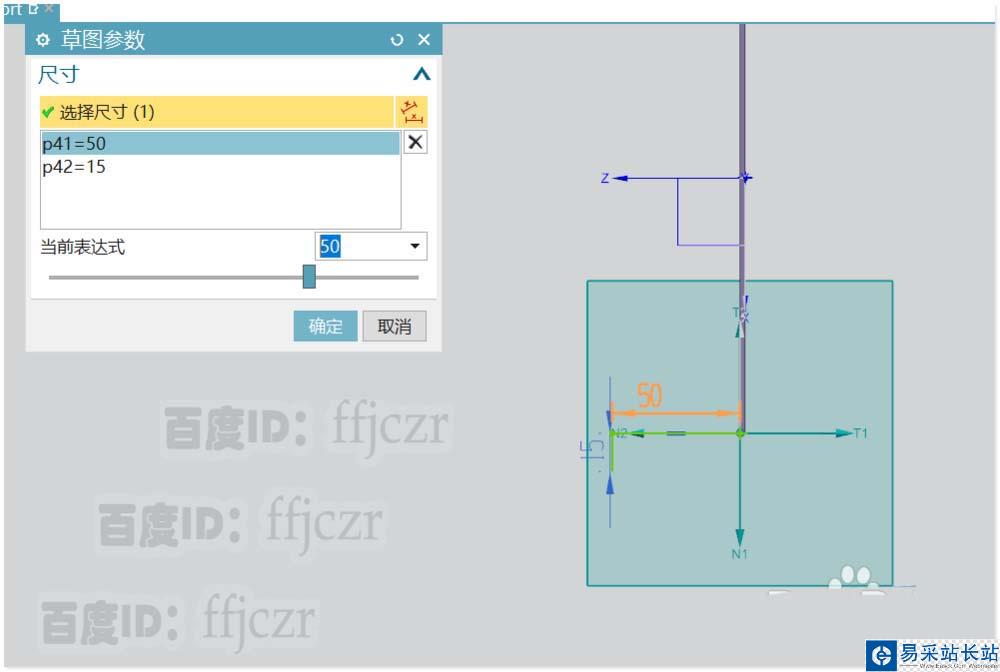

2、選用輪廓彎邊命令，任選突出塊上表面的的一條邊作為草繪截面線的平面位置；平面平行于Z軸，在草圖中從新的坐標原點繪出二段直線，二段線的長分別為：50、15；具體參數如圖所示。

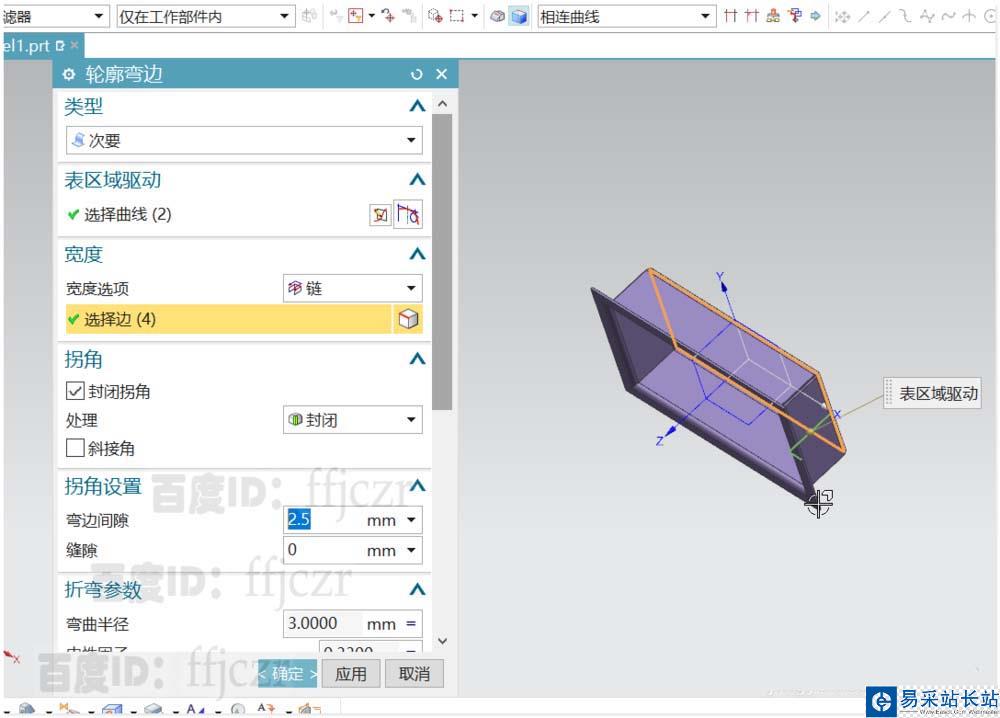

3、回到輪廓彎邊對話框，寬度選項改為鏈，選擇突出塊上表面的最大輪廓線。即可得到輪廓彎邊效果。

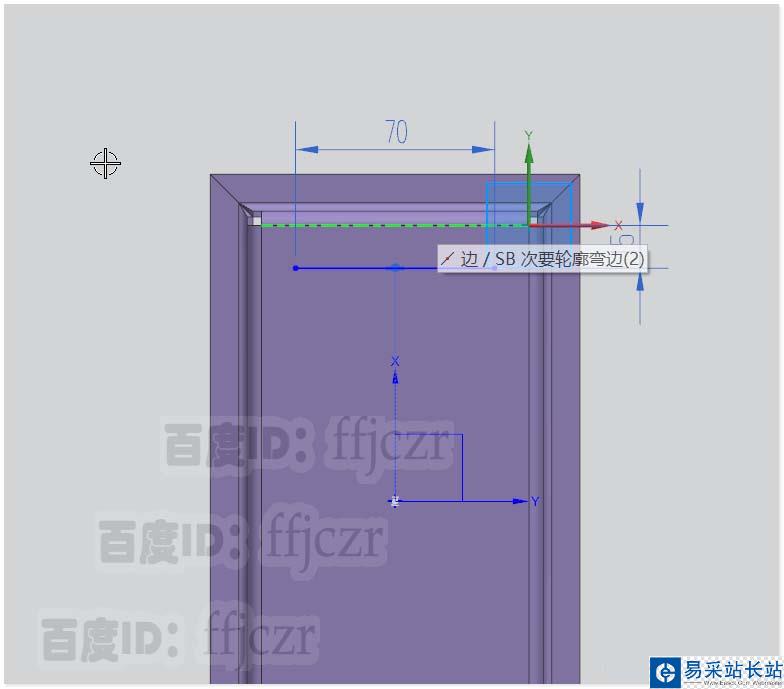

4、選用百葉窗命令，以突出塊的端面為草圖平面；在草圖中繪一與X軸平行的直線，其長為70，距離X軸為15，直線兩端點對稱于Y軸。

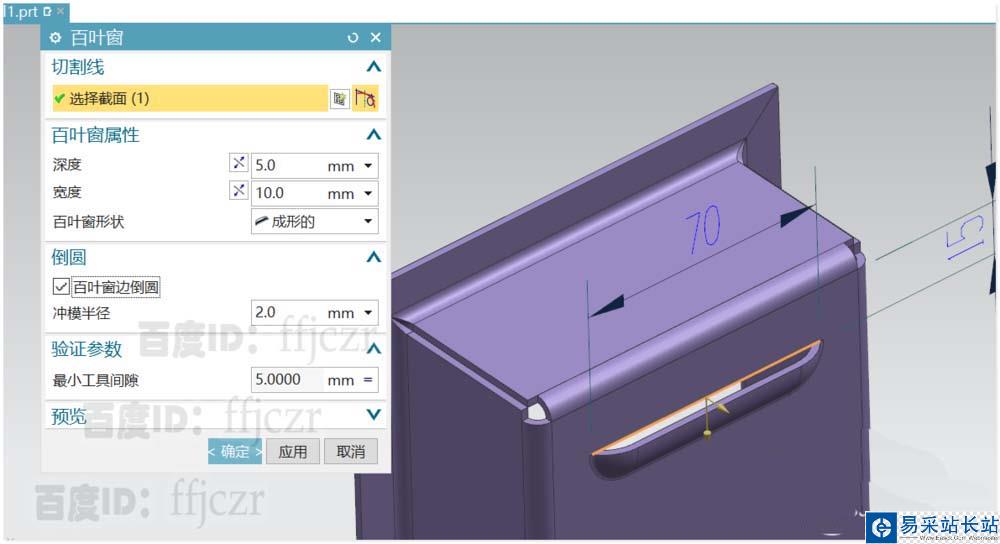

5、回到百葉窗對話框，百葉窗的深度為5，寬度為10，形狀為成形的，百葉窗邊倒圓半徑為2.確定后得到一個百葉窗。

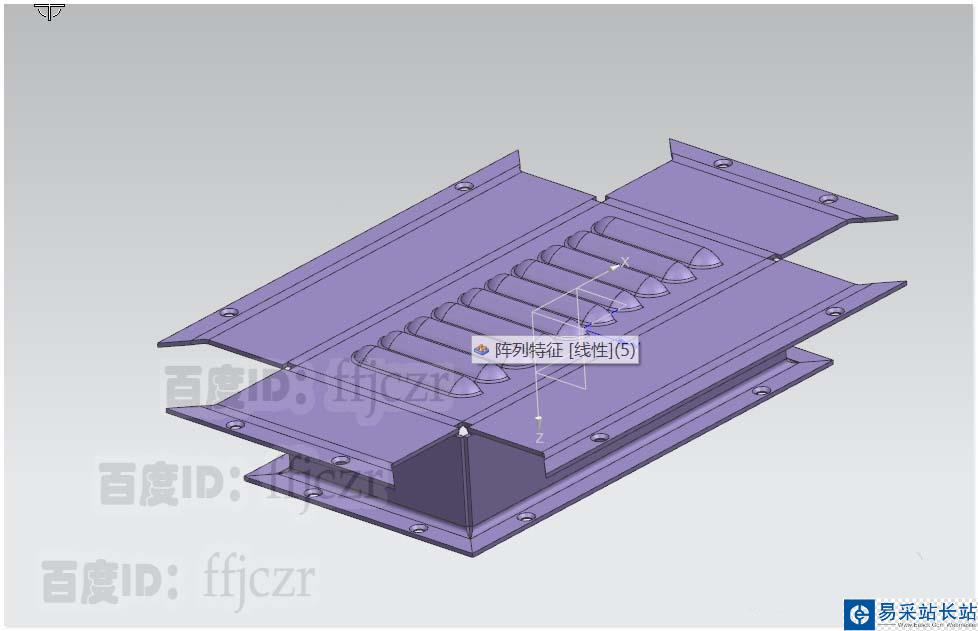

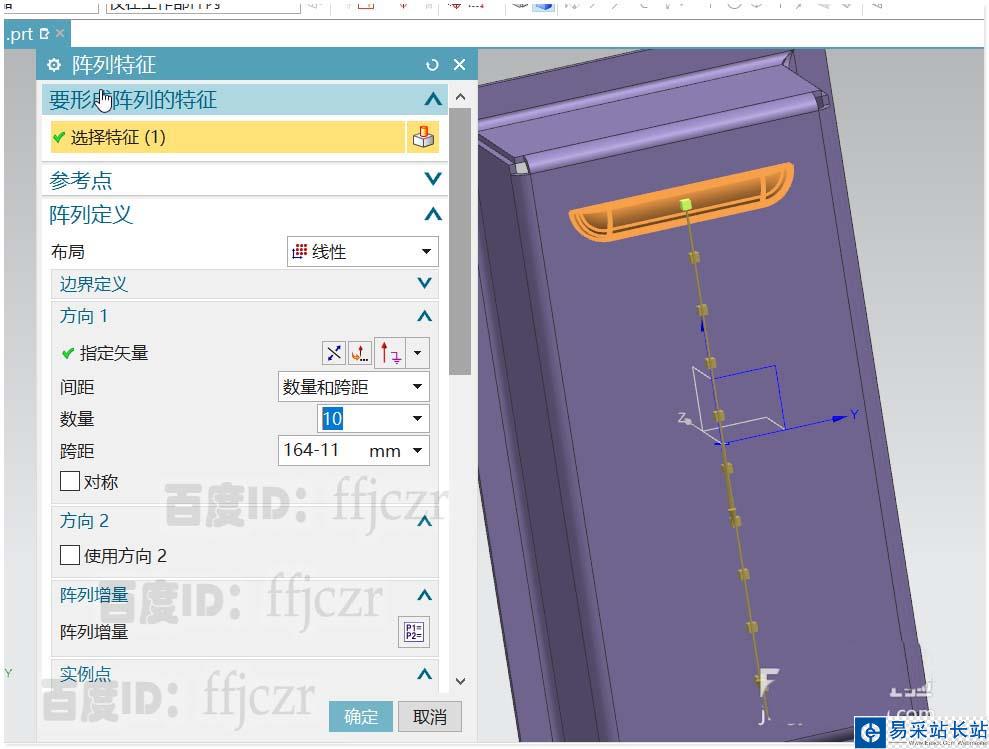

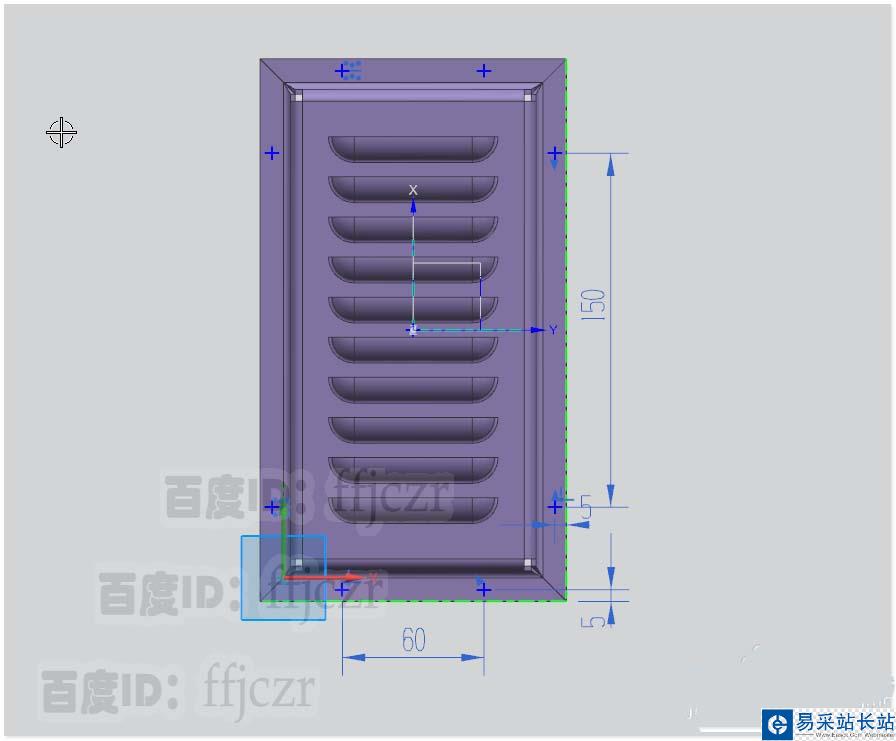

6、選用陣列特征命令，布局為線性，數量為10，跨距為153；得到整個百葉窗特征。

7、選用開孔命令，在折彎處進行開孔。開孔的定位如圖年所示，孔為埋頭孔，埋頭直徑為8，通孔直徑為6.

8、折彎成模型的鈑金件如何展開，在模型區中可以用來觀察呢？選用展平實體命令，選擇突出塊端面為固定面。直接點確定即可得到展開的鈑金塊。將展開的鈑金移到其它層中，這樣通過層管理就可以輕松查看二者之間的模型了。

以上就是UG12.0設計散熱罩的鈑金件的教程，希望大家喜歡，請繼續關注錯新站長站。
