CATIA繪制的草圖，不想讓線條參與建模，該怎么設置呢？下面我們就來看看詳細的教程。

軟件名稱：CATIA V5-V6R2016 64位 中文特別版(附破解文件+安裝教程)軟件大小：4.18GB更新時間：2017-06-14

1、打開CATIA三維制圖軟件，點擊新建進入建模part模塊，依據鏈接進入草圖模式

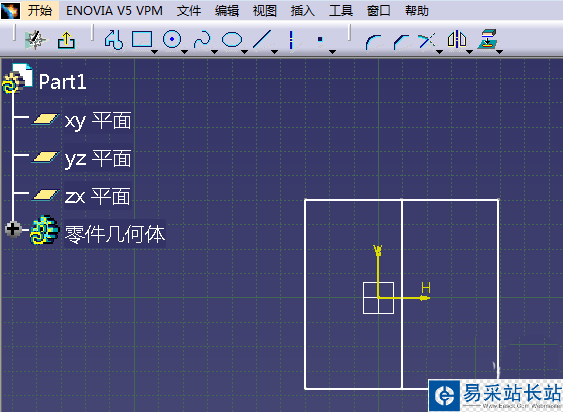

2、進入草圖之后，我們進行繪圖，以示例進行講解草圖平面內多與的線條如何處置。

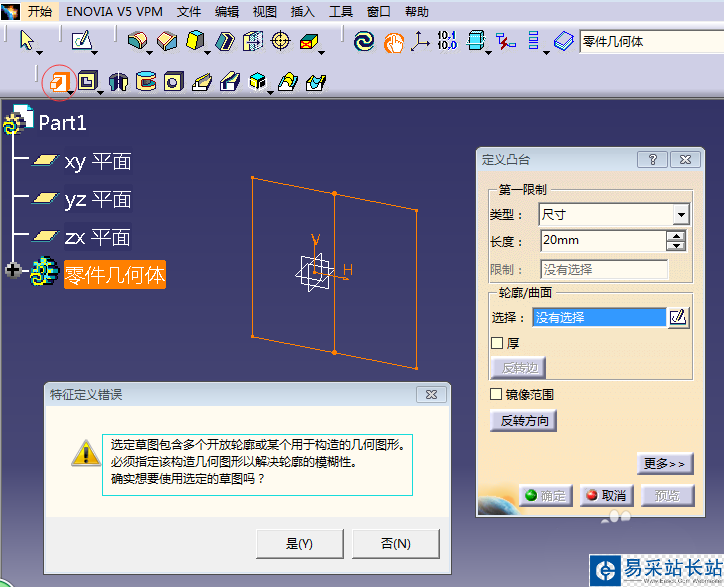

3、如步驟二圖形所示，我們退出草圖進行拉伸操作，最終肯定是不能實現拉伸操作的，因為一個草圖中同時存在兩個封閉狀態圖形，軟件不能識別如何進行操作

4、我們返回草圖，對草圖進行處理。一種是選擇中間的線條，刪除該線條，或者點擊中間的線條后按DELETE進行刪除

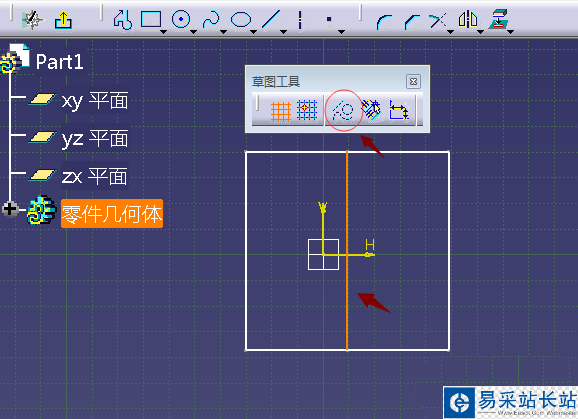

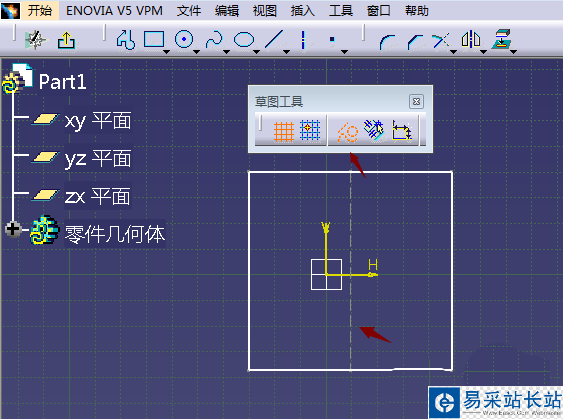

5、如果其中的線條與其他線條存在關聯關系，我們不能直接將其刪除的時候，我們要將其轉化為參考線條即虛線，虛線就不在參與草圖建模。選中不需要參與建模的線條，點擊草圖工具中的構造/標準元素命令，線條變為虛線，構造/標準元素命令呈現被選中狀態

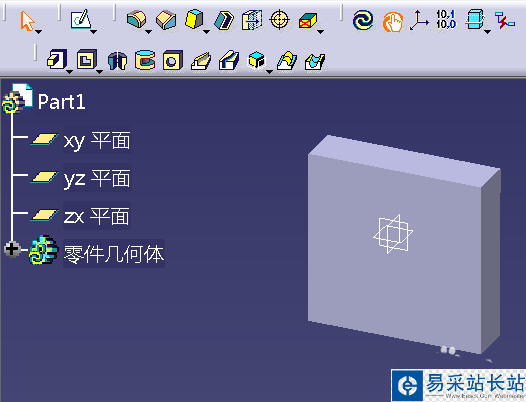

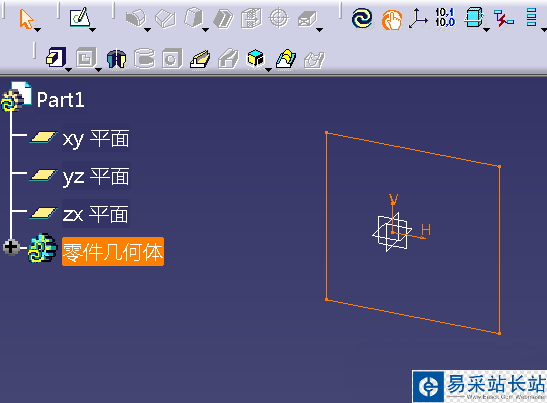

6、這時退出草圖，進行拉伸操作，建模界面我們已經看不到中間的線條，也可以正常完成拉伸操作

7、同樣在草圖中我們也可以對直線通過軸線轉化，從而使不必要的線，不參與建模，但是這種方法只能適用于直線，步驟5的方法適合所有線條

以上就是CATIA草圖上的線條不參與建模的教程，希望大家喜歡，請繼續關注錯新站長站。
