UG12.0圓柱面上想要創建螺旋凹槽，凹槽可以通過沿路徑掃掠得到管道；該怎么制作這個螺旋凹槽呢？下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大?。?.15GB更新時間：2017-11-01

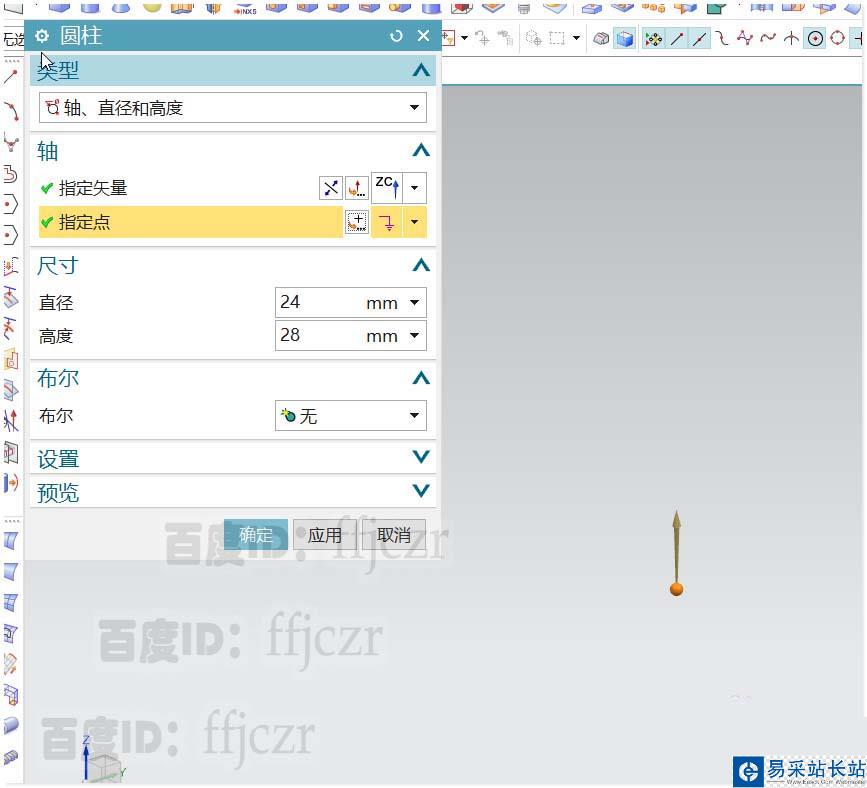

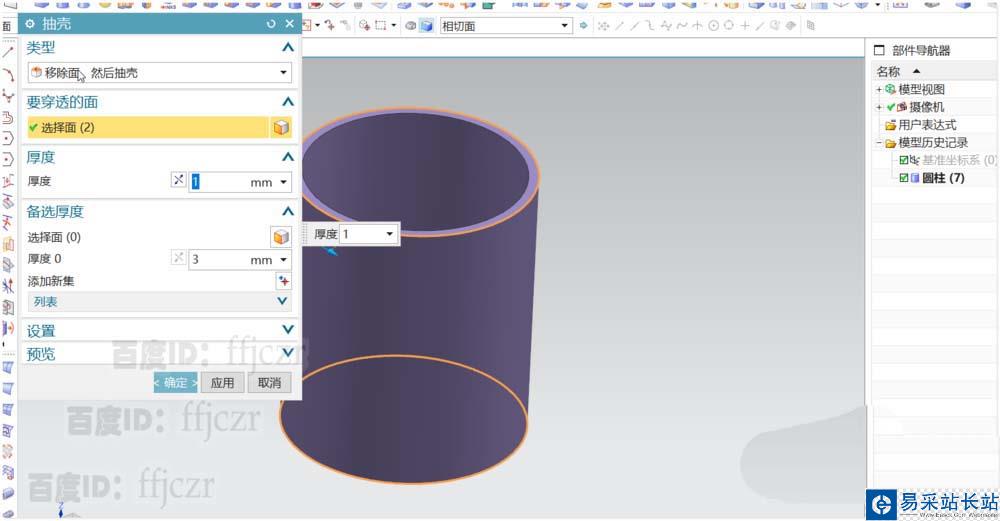

1、選用圓柱命令，創建一個圓柱直徑為24，高度為28；定點在坐標原點上。對得到的圓柱進行厚度為1的抽殼。得到模型的管道主體。

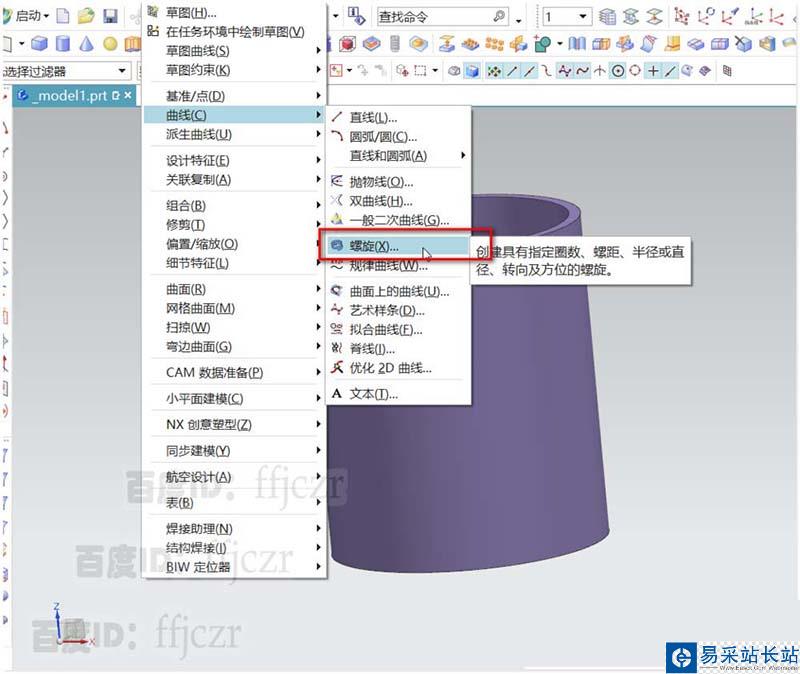

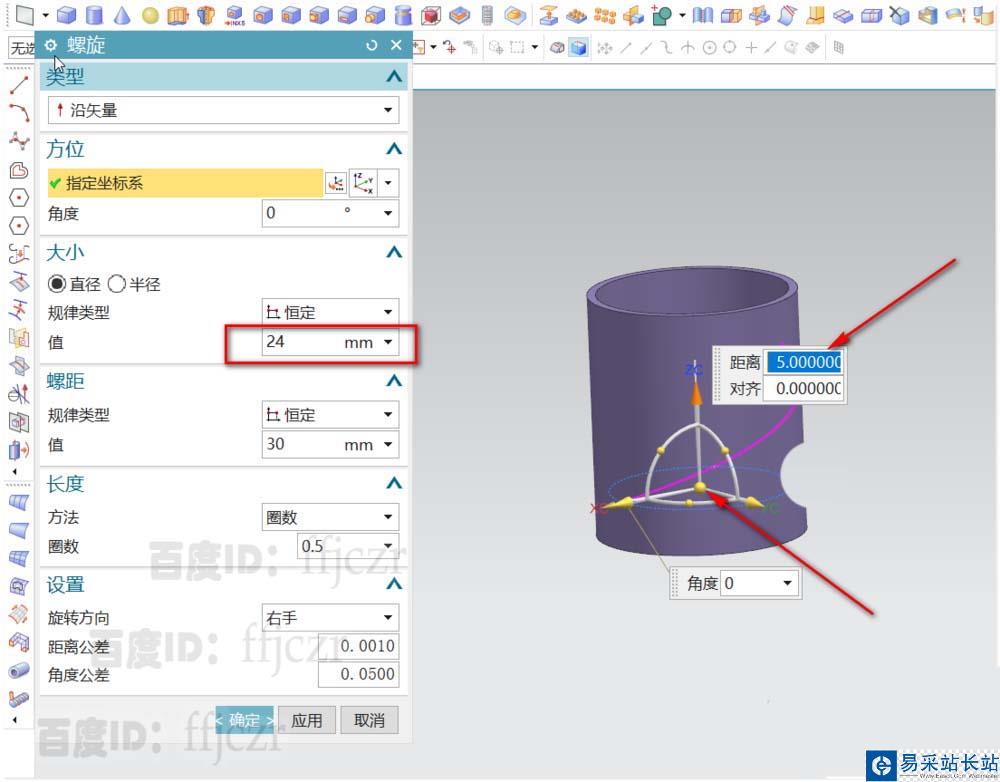

2、選用螺旋曲線命令，起點為Z正向5，直徑為24；螺距為30，圈數為0.5；得到曲面的引導螺旋線。

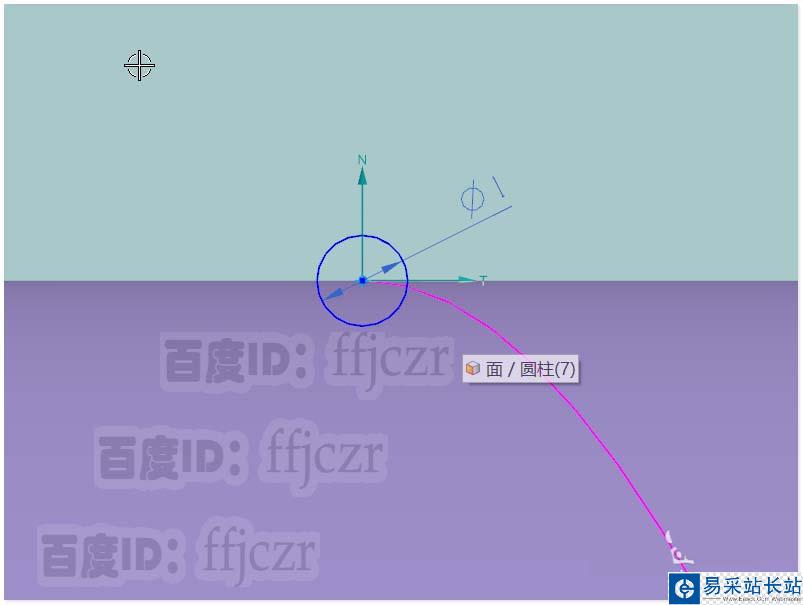

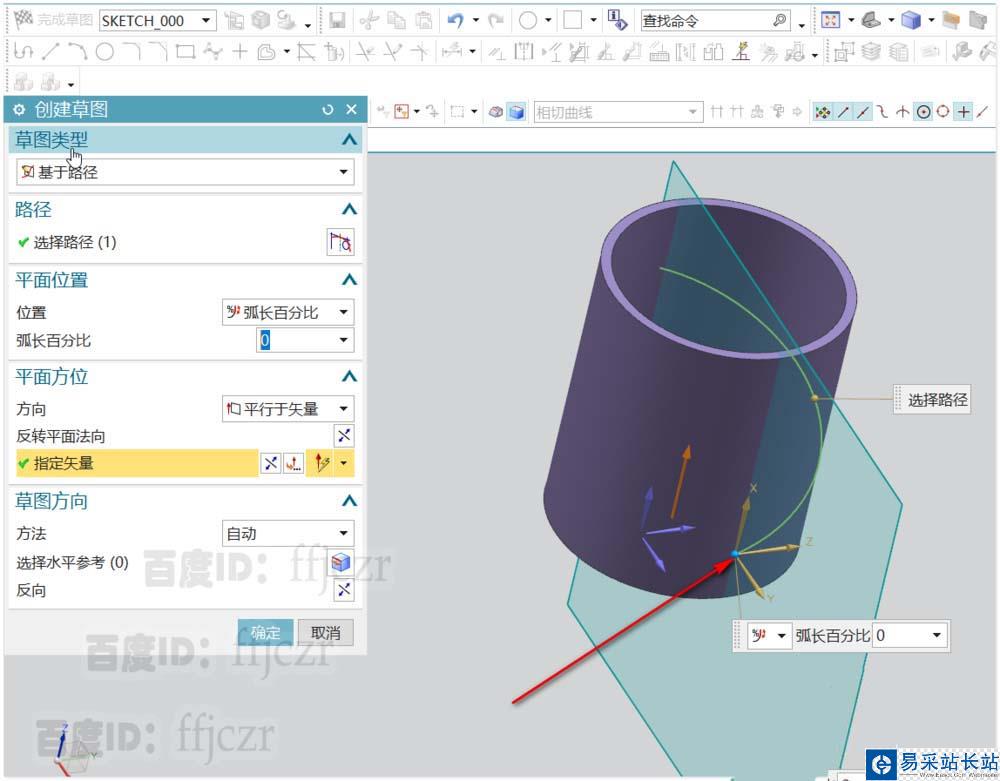

3、選擇基于路徑創建草圖，草繪平面在路徑的弧長百分之0上，方向平行于Z;在草圖的坐標原點中繪出一個直徑為1的圓形，此為沿路徑掃掠的截面線。

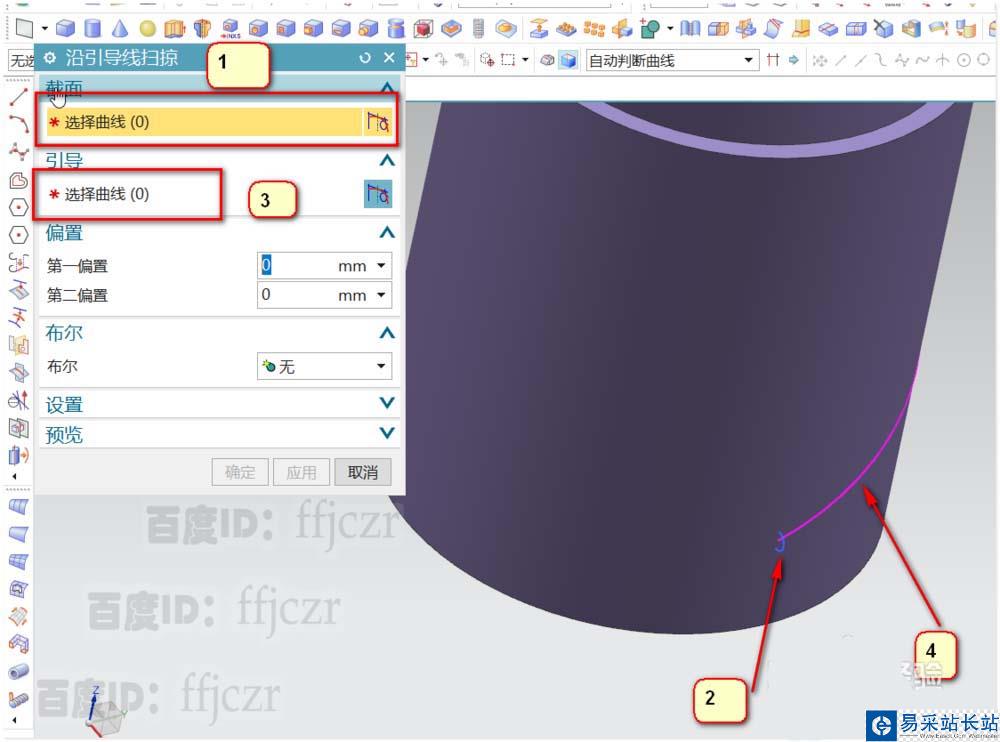

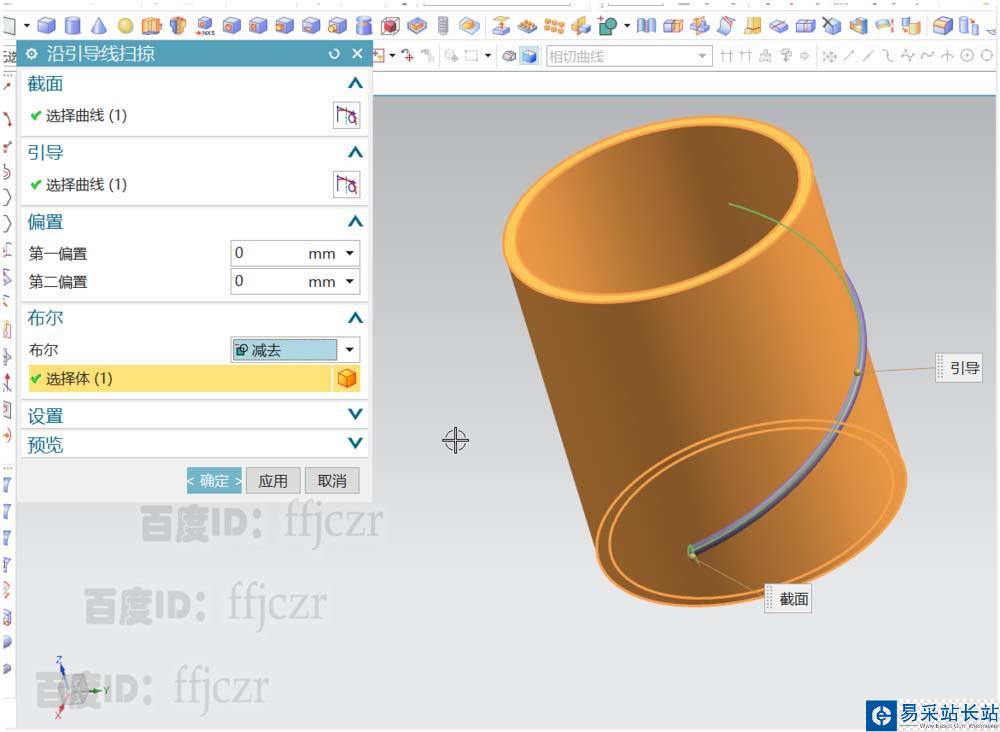

4、選用沿引導線掃掠命令，截面線為上步繪制的圓，路徑為第2步繪得的螺旋線。選用布爾求差命令，得到曲面上的凹槽效果。

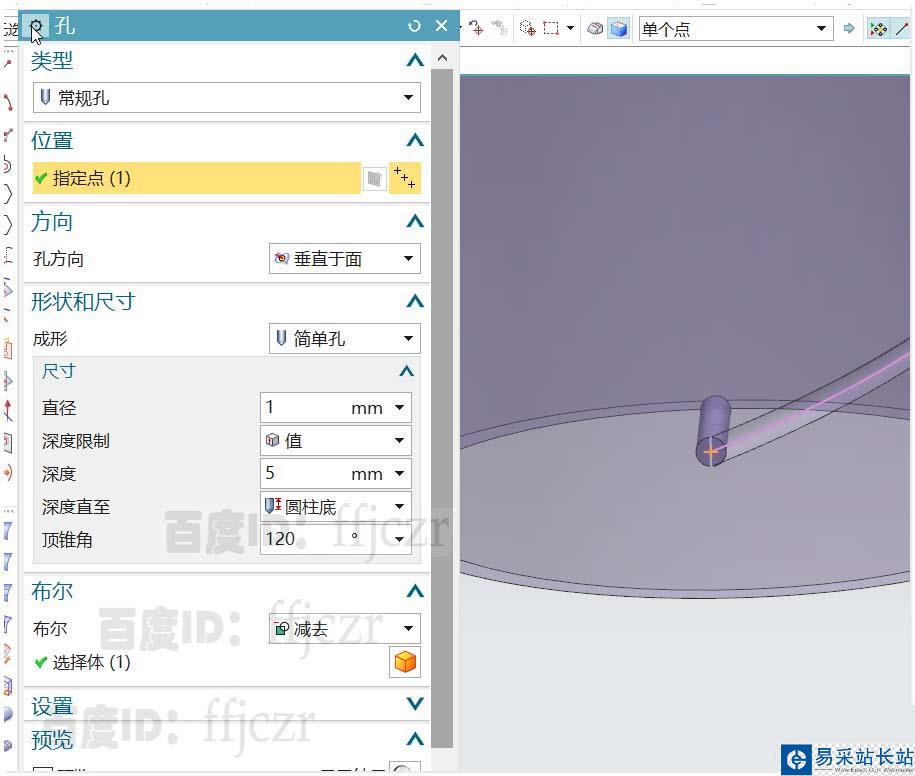

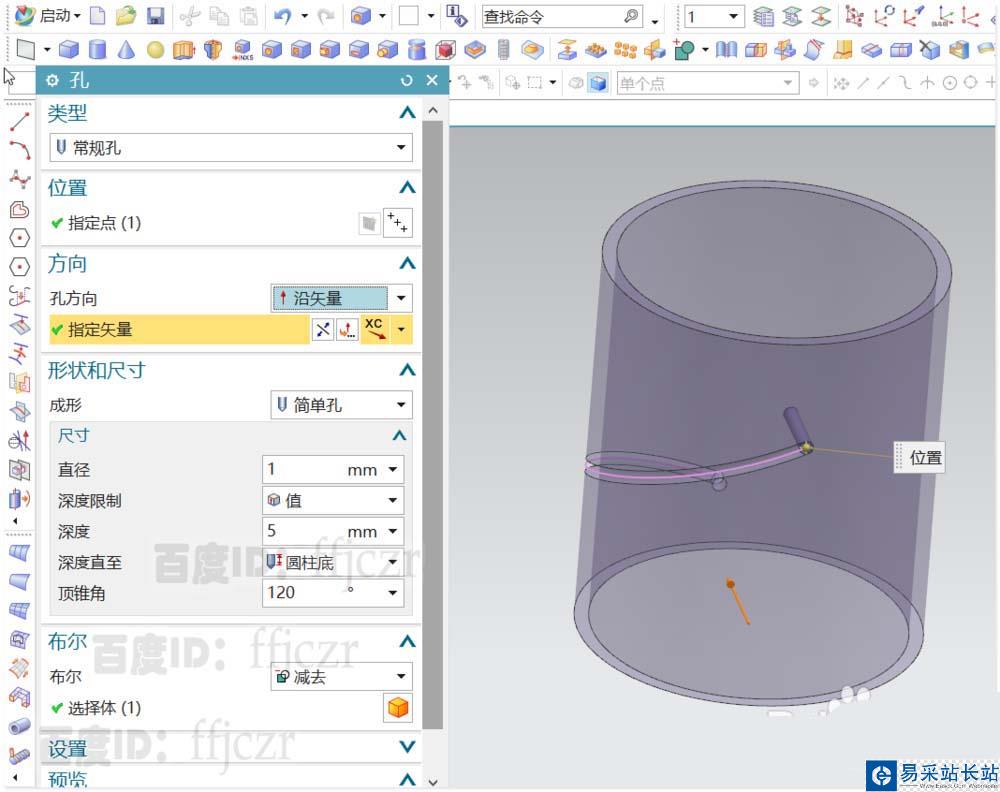

5、選用開孔命令，定點為螺旋線的兩個端點，分別進長開直徑為1的孔。得到一條完整的凹槽。

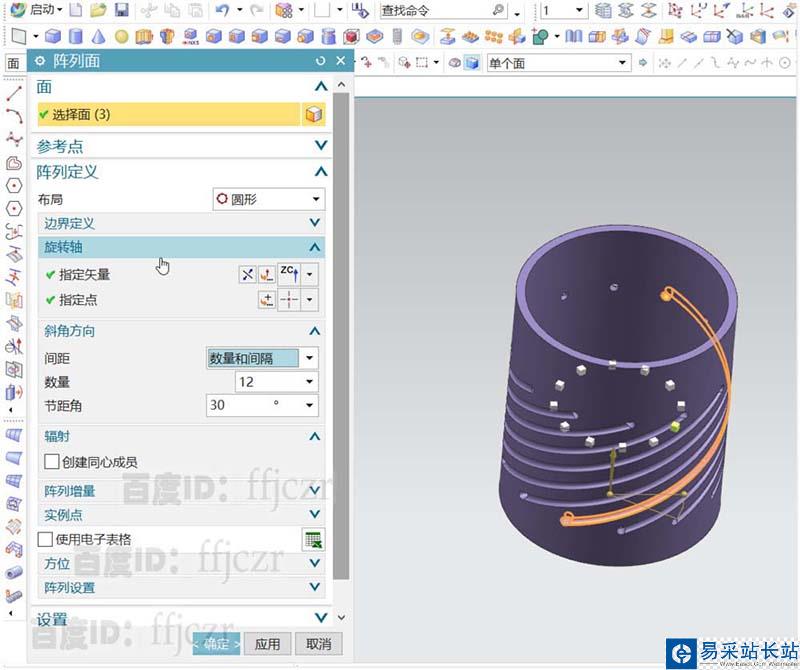

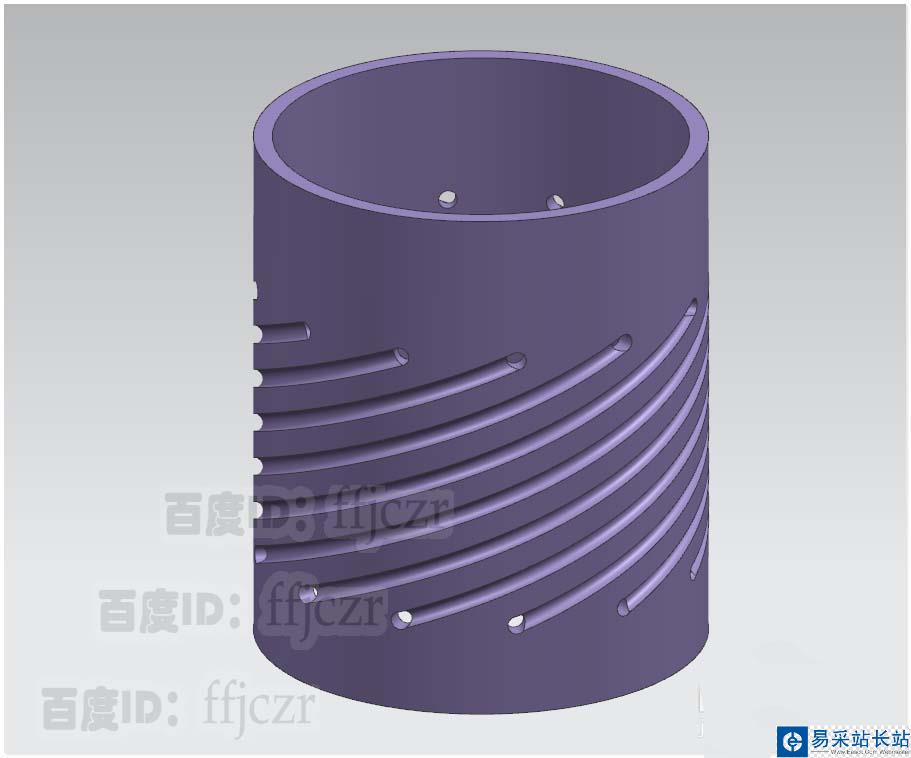

6、選用面陣列命令，陣列的面為上步創建的凹槽所有面，進行圓形陣列，矢量方向為Z正向，定點在坐標原點上。陣列數量為12，節距角為30度。確定后得到曲面布滿凹槽的效果。
