creo4.0裝配體過面與面”重合“約束添加零件，線與線重合，點與點重合，坐標系與坐標系重合等可以參考此經驗，下面我們就來看看詳細的教程。

軟件名稱：PTC CREO 4.0 M030 官方中文特別版(附破解文件+許可證+安裝教程) 64位軟件大小：5.86GB更新時間：2017-09-26

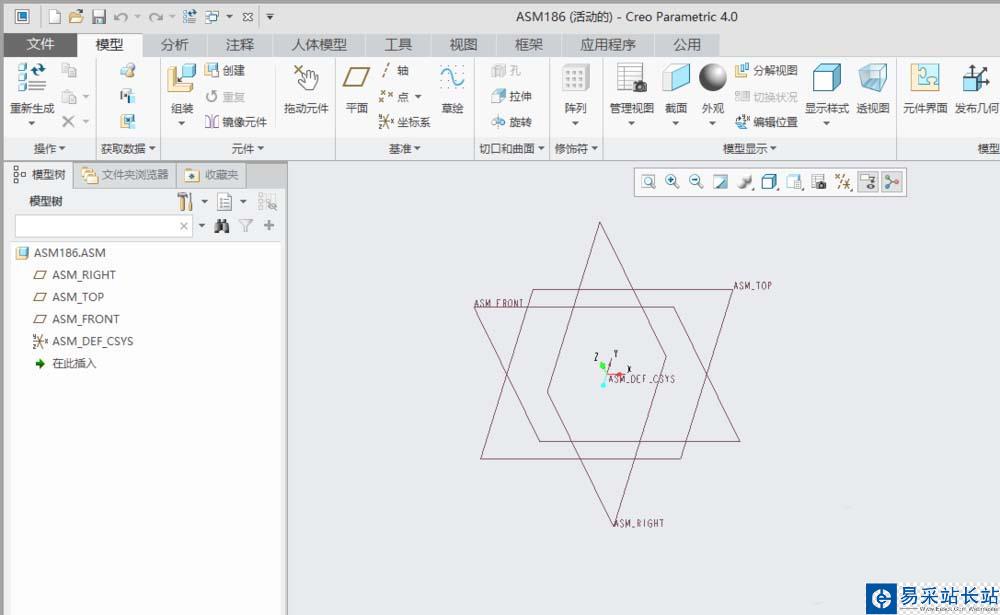

1、打開creo4.0軟件，創建一個裝配文件。

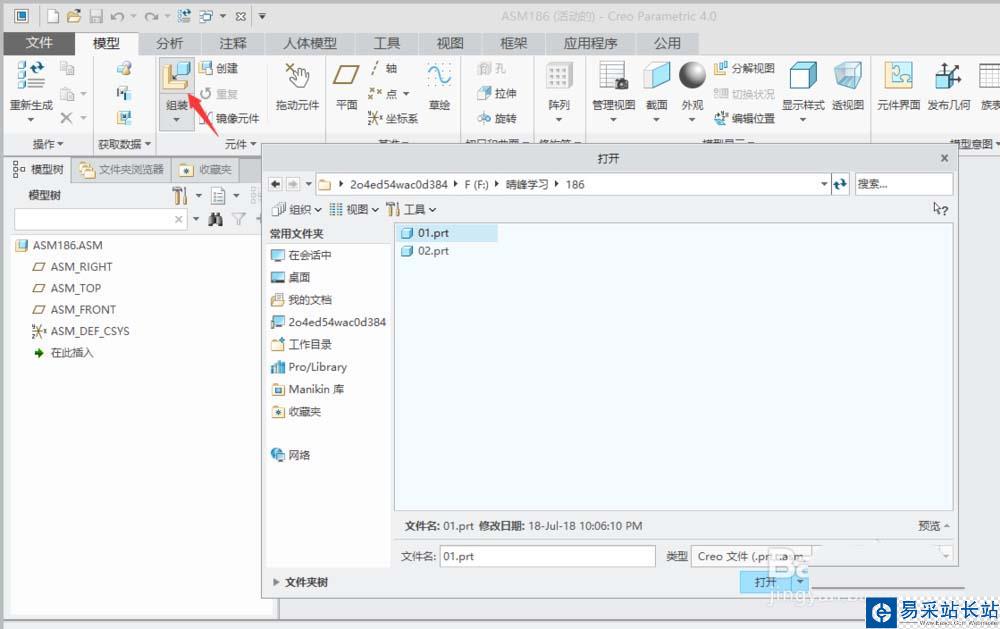

2、單擊“模型”功能選項卡“件區”域中的“組裝”。彈出“打開”對話框。

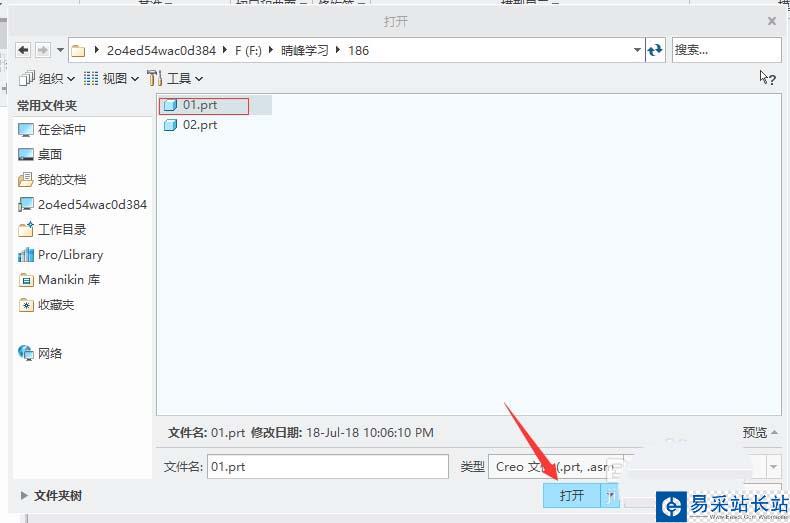

3、在“打開”對話框中找到選中要組裝的零件名稱（比如下圖中的"01.prt"），單擊“打開”。

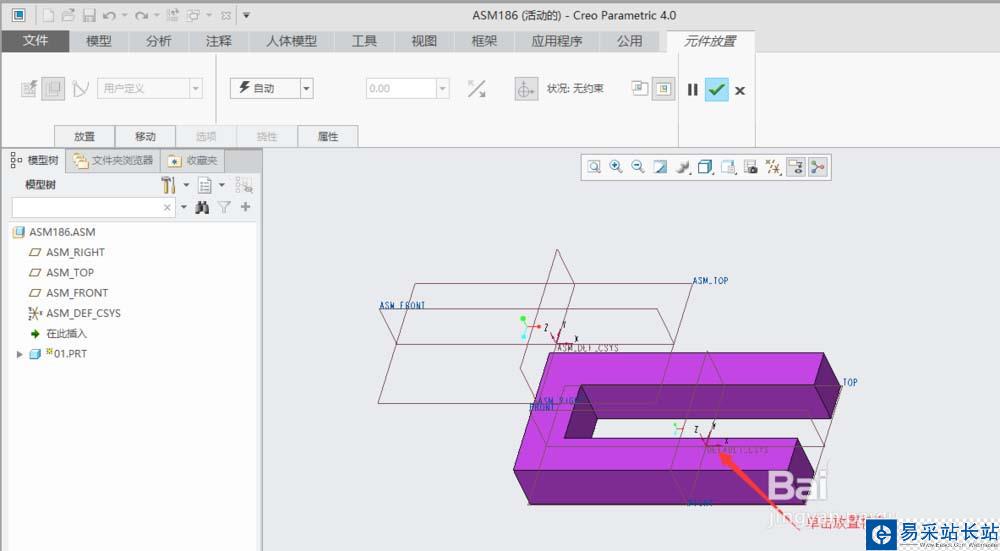

4、在繪圖窗口中單擊一點放置模型。

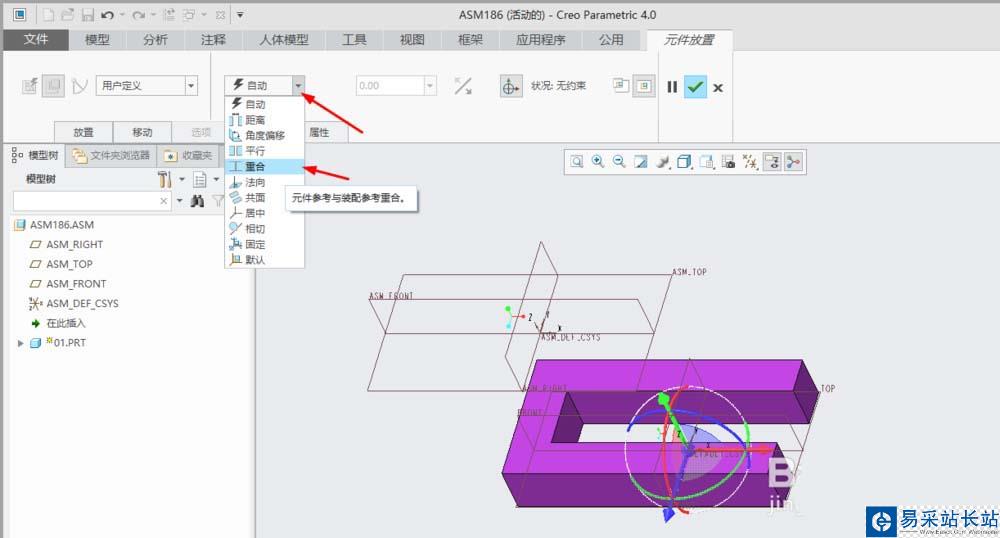

5、在“元件放置”操作板中把約束類型選擇“重合”。

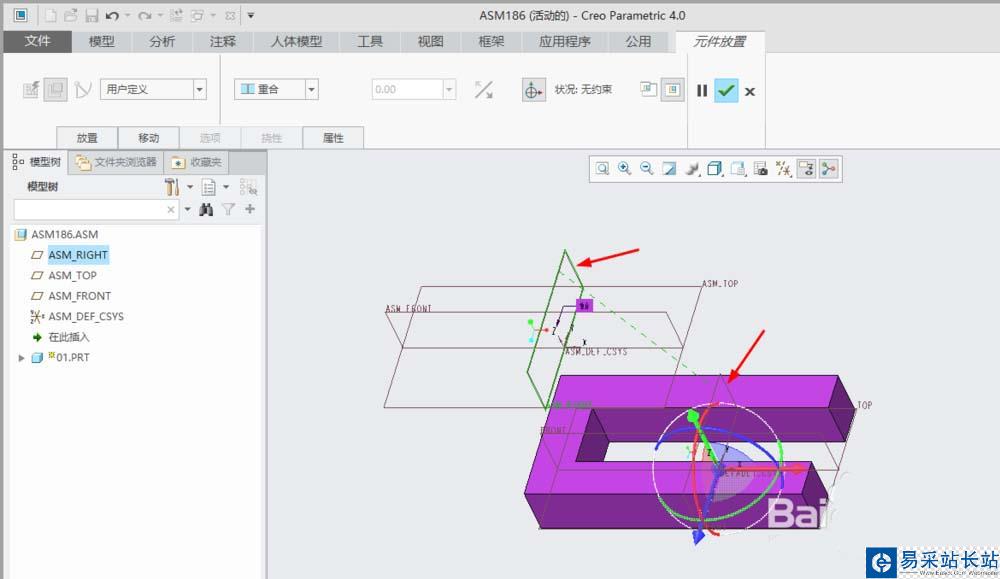

6、單擊”ASM_RIGHT“和”RIGHT“兩個基準面創建第一組約束。

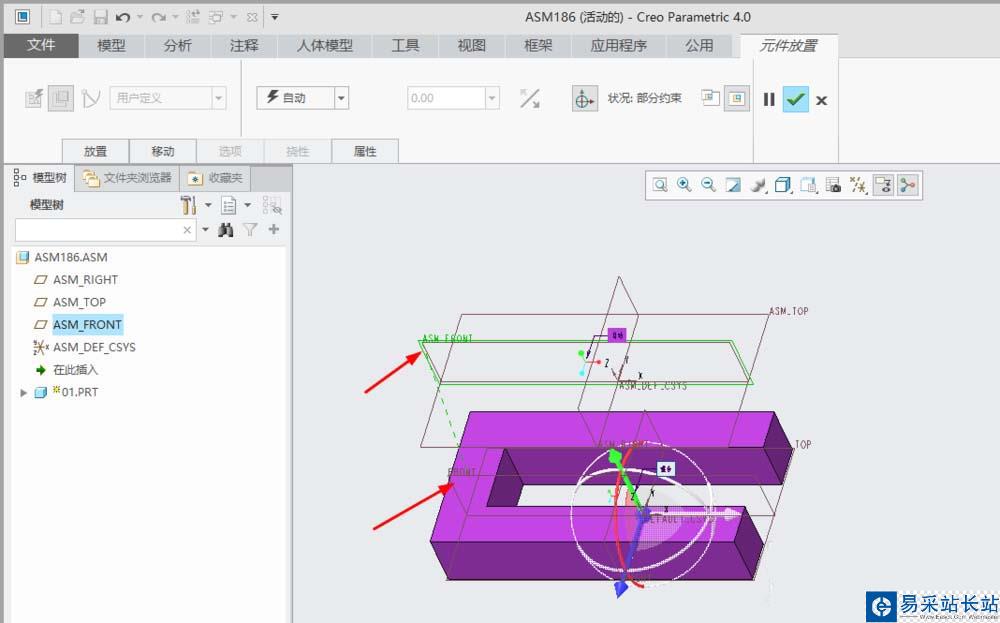

7、單擊”ASM_FRONT“和”FRONT“兩個基準面創建第二組約束。

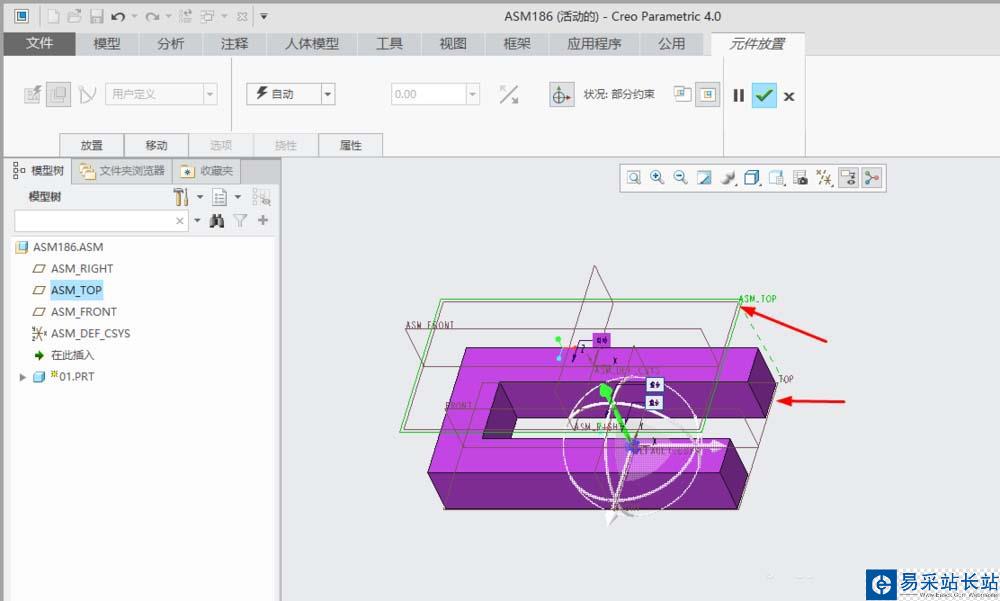

8、單擊”ASM_TOP“和”TOP“兩個基準面創建第三組約束。

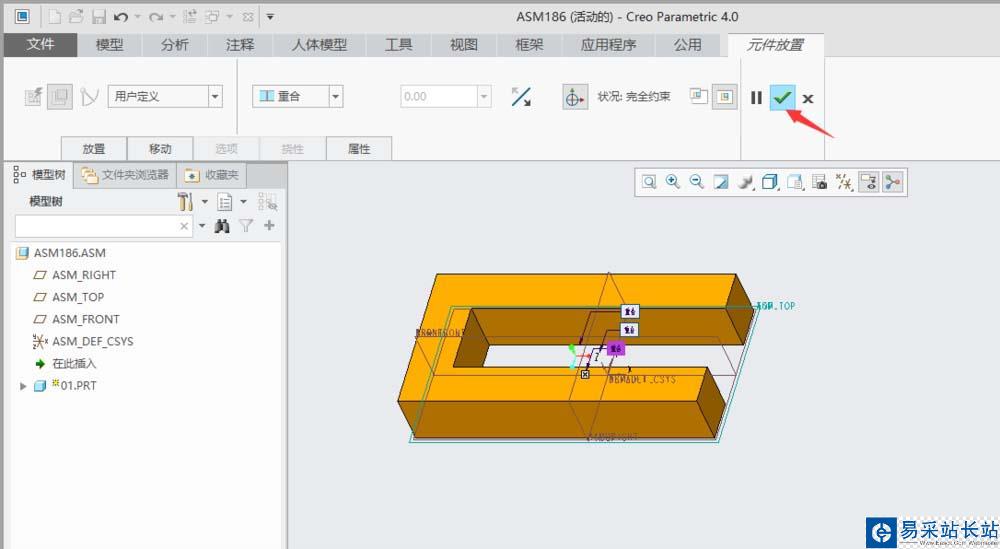

9、通過以上3組約束后，零件”01.PRT“完成被約束，單擊“元件放置”操作板中的“確定”按鈕，完成零件裝配。

重合時如果要求反向，可以通過”元件放置“操作板中”放置“選項里的”反向“切換方向

以上就是creo4.0裝配重合約束添加零件的方法，希望大家喜歡，請繼續關注錯新站長站。
